Einbau und Installation der Karte
Wenn der Kurzschlussstecker angeschlossen wird, sollte jede gedrückte Taste (= Daten bzw. Zeichen
versenden) durch ein Zeichen auf dem Bildschirm angezeigt werden (= Daten bzw. Zeichen empfan-
gen). Wenn dieses Verfahren problemlos erfolgt, funktioniert Ihre Karte richtig.
Wenn der Port initialisiert ist, kann der Status der „Modem Control Signale" unter „Modem Status"
gelesen werden. Wenn das RTS-Signal gesetzt ist, wird der CTS-Status unter „Modem Status" ange-
zeigt. Für DTR werden die anderen drei Felder angezeigt.
Ihre Einstellungen werden im unteren Teil des Hauptmenüs des MTTY-Programms unter „Comm
Status" angezeigt.
Den Handshake der Modem-Control-Signale gemäß Ihrer Applikation können Sie folgendermaßen
konfigurieren:
Klicken Sie in der Menüleiste des MTTTY-Programms auf „TTY" und wählen Sie „Flow Control"
aus.
Danach wird das Fenster „Flow Control Settings" angezeigt (siehe folgende Abb.).
www.addi-data.com

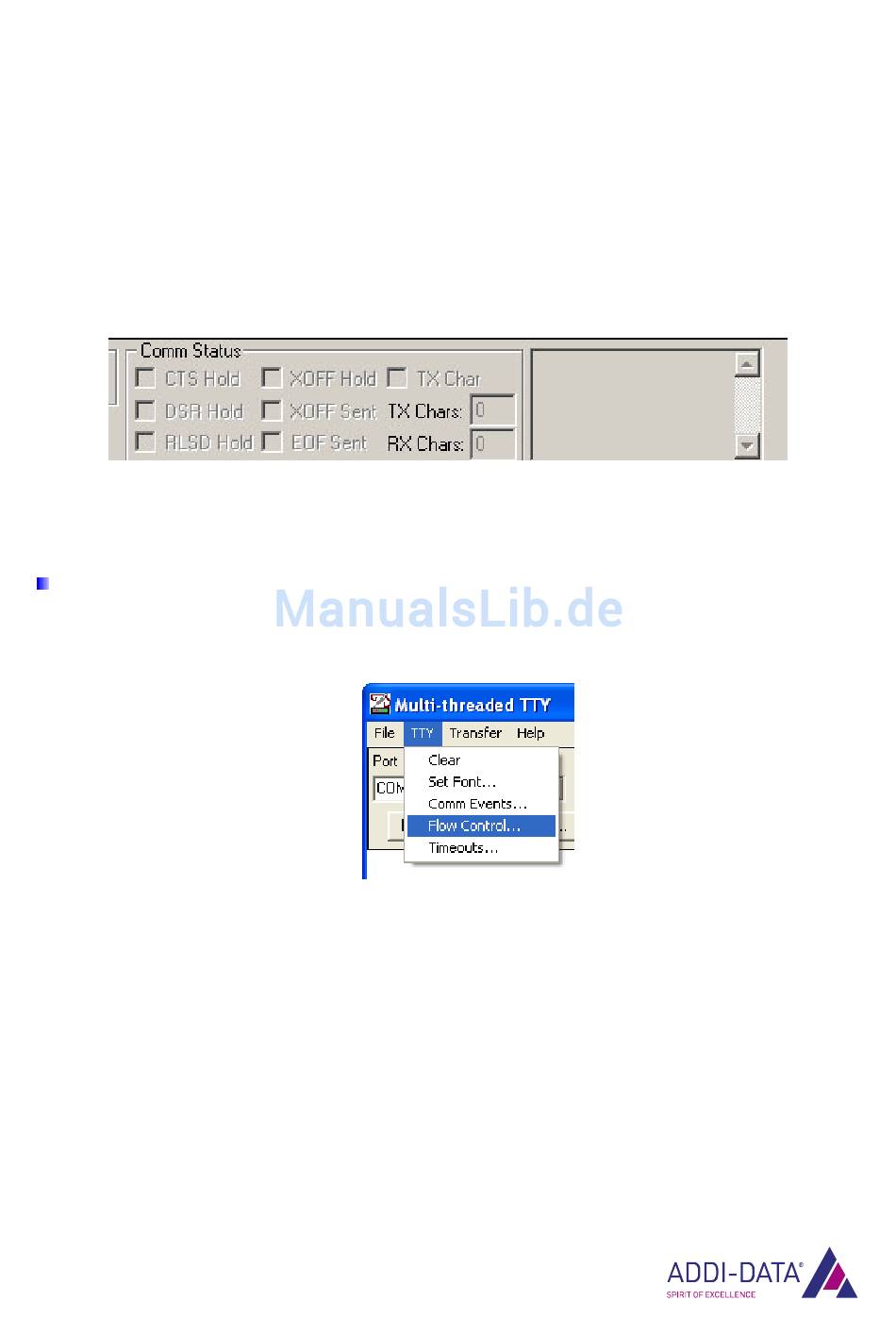

Abb. 3-22: Fenster: Comm Status
Abb. 3-23: Fenster: Flow Control
31
