Einbau und Installation der Karte
3.3
Anschlussbeispiele
3.3.1 RS232
1: Bei Nichtverwenden der Modem-Control-Signale müssen diese extern über eine Drahtbrücke
verbunden werden.
3.3.2 RS422
1) RS422
www.addi-data.com

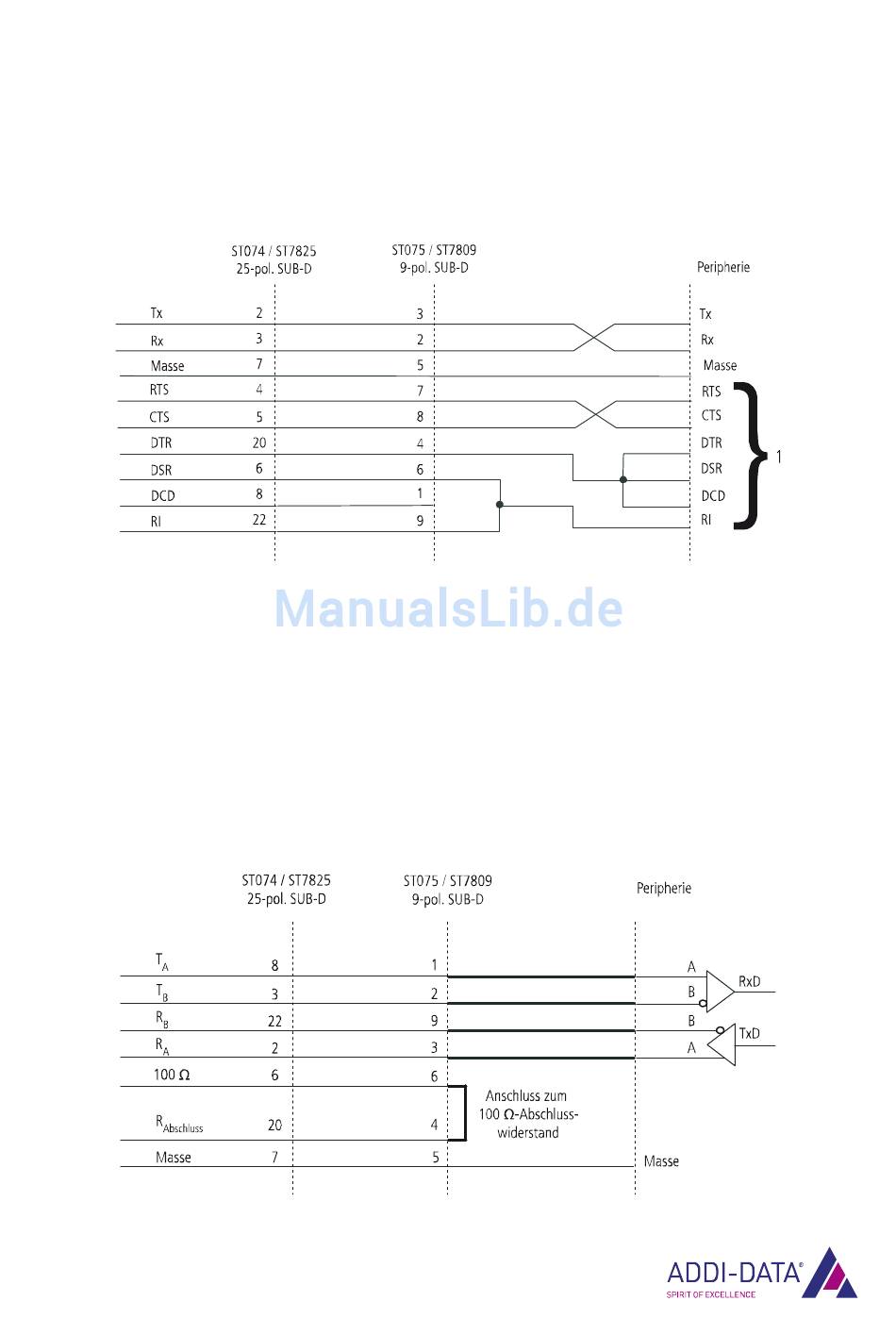

Abb. 3-10: RS232-Verkabelung
Abb. 3-11: RS422-Verkabelung
23
APCIe-7xx0
