Abb. 3-20: Einstellungsbeispiel: Tty (20 Ma Stromschleife): Module Configuration - Addi-Data APCIe-7300 Referenzhandbuch

Einbau und Installation der Karte

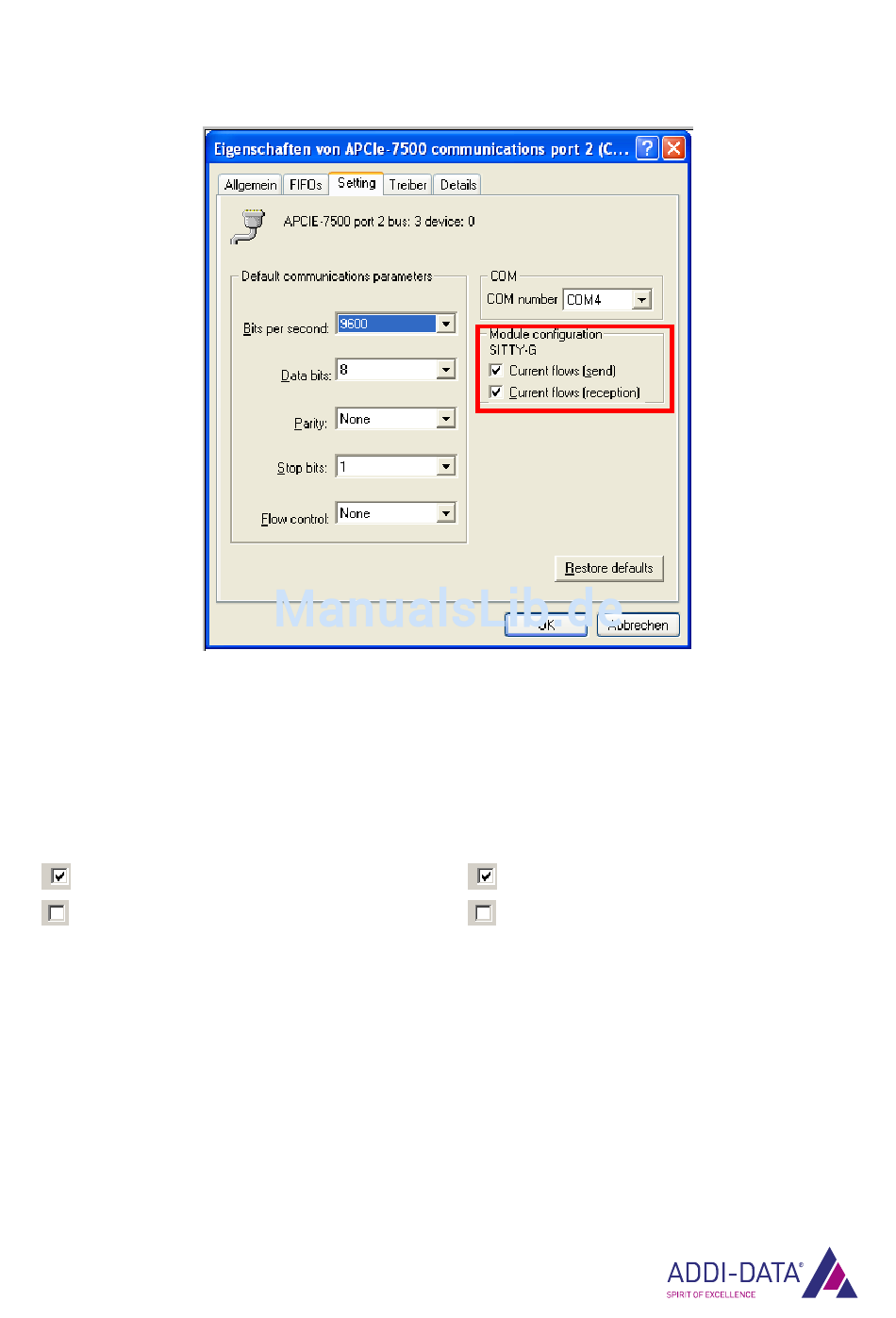

Abb. 3-20: Einstellungsbeispiel: TTY (20 mA Stromschleife): Module configuration

Current flows (send):
Definition des Stromflusses in der
Sendestromschleife, d.h. die Verbindung der
Karte APCIe-7xx0 (Sender) zum Peripheriegerät
(Empfänger) im Ruhezustand (kein serieller
Datenstrom)
Häkchen gesetzt: Strom fließt
kein Häkchen gesetzt: Strom fließt nicht
Das Beispiel zeigt die Einstellung unter Windows 2000.
www.addi-data.com
Current flows (reception):
Definition des Stromflusses in der
Empfangsstromschleife, d.h. die Verbindung der
Karte APCIe-7xx0 (Empfänger) zum
Peripheriegerät (Sender) im Ruhezustand (kein
serieller Datenstrom)
Häkchen gesetzt: Strom fließt
kein Häkchen gesetzt: Strom fließt nicht
