Einbau und Installation der Karte APCIe-7xx0
Eine Kabelverbindung zwischen dem Widerstand (RS422/RS485) und R aktiviert den Abschluss-
Abschluss
widerstand.

3.2.3 Anschlusskabel ST075

Dieses Kabel setzt den 37-poligen Sub-D-Stiftstecker der Karte auf vier 9-polige Sub-D-Buchsenstecker
um. Die Pinbelegung ist in Kap. 3.2.2 beschrieben.

3.2.4 Anschlusskabel ST074 (APCIe-7500) und ST7825 (APCIe-7800)

Das Kabel ST074 setzt den 37-poligen Sub-D-Stiftstecker der Karte APCIe-7500 auf vier 25-polige Sub-D-
Buchsenstecker um.
Das Kabel ST7825 setzt den 78-poligen Sub-D-Stiftstecker der Karte APCIe-7800 auf acht 25-polige Sub-
D-Buchsenstecker um.

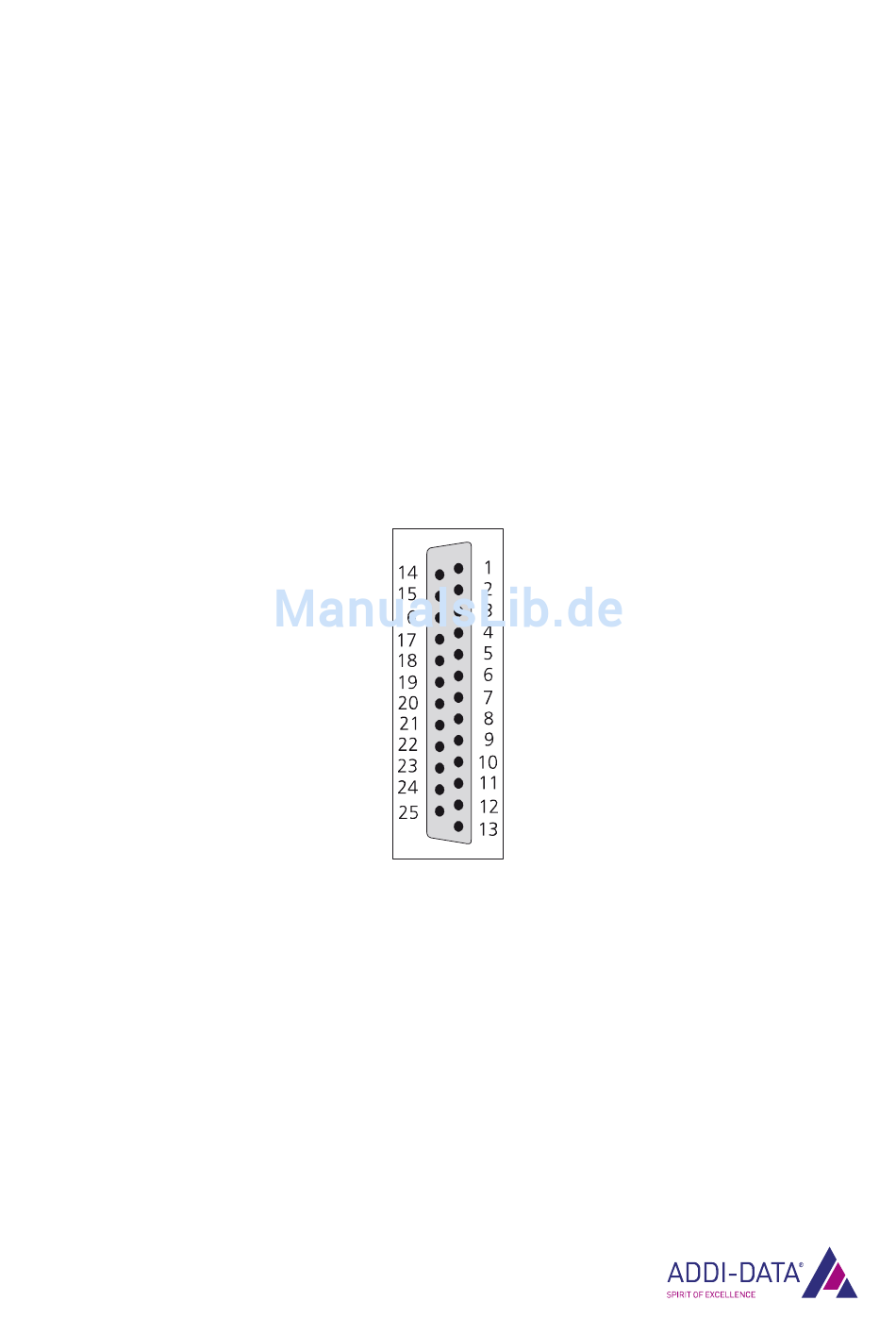

Abb. 3-9: APCIe-7500/4C, APCIe-7800 und Kabelpeitschen: 25-pol. Sub-D-Stiftstecker
