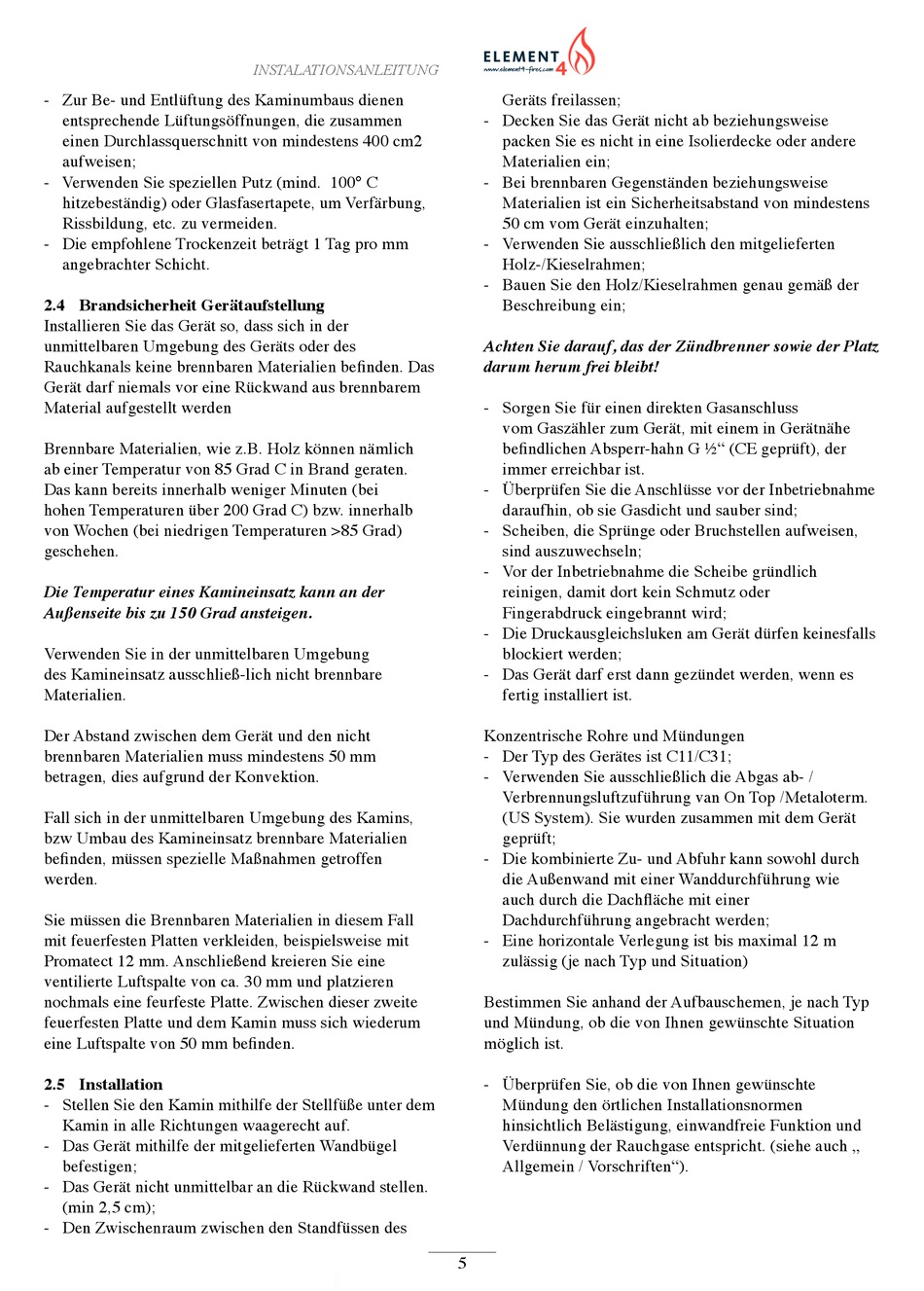

- Zur Be- und Entlüftung des Kaminumbaus dienen
entsprechende Lüftungsöffnungen, die zusammen
einen Durchlassquerschnitt von mindestens 400 cm2
aufweisen;
- Verwenden Sie speziellen Putz (mind. 100° C
hitzebeständig) oder Glasfasertapete, um Verfärbung,
Rissbildung, etc. zu vermeiden.
- Die empfohlene Trockenzeit beträgt 1 Tag pro mm
angebrachter Schicht.
2.4 Brandsicherheit Gerätaufstellung
Installieren Sie das Gerät so, dass sich in der
unmittelbaren Umgebung des Geräts oder des
Rauchkanals keine brennbaren Materialien befinden. Das
Gerät darf niemals vor eine Rückwand aus brennbarem
Material aufgestellt werden
Brennbare Materialien, wie z.B. Holz können nämlich
ab einer Temperatur von 85 Grad C in Brand geraten.
Das kann bereits innerhalb weniger Minuten (bei
hohen Temperaturen über 200 Grad C) bzw. innerhalb
von Wochen (bei niedrigen Temperaturen >85 Grad)
geschehen.
Die Temperatur eines Kamineinsatz kann an der
Außenseite bis zu 150 Grad ansteigen.
Verwenden Sie in der unmittelbaren Umgebung
des Kamineinsatz ausschließ-lich nicht brennbare
Materialien.
Der Abstand zwischen dem Gerät und den nicht
brennbaren Materialien muss mindestens 50 mm
betragen, dies aufgrund der Konvektion.
Fall sich in der unmittelbaren Umgebung des Kamins,
bzw Umbau des Kamineinsatz brennbare Materialien
befinden, müssen spezielle Maßnahmen getroffen
werden.
Sie müssen die Brennbaren Materialien in diesem Fall
mit feuerfesten Platten verkleiden, beispielsweise mit
Promatect 12 mm. Anschließend kreieren Sie eine
ventilierte Luftspalte von ca. 30 mm und platzieren
nochmals eine feurfeste Platte. Zwischen dieser zweite
feuerfesten Platte und dem Kamin muss sich wiederum
eine Luftspalte von 50 mm befinden.

2.5 Installation

- Stellen Sie den Kamin mithilfe der Stellfüße unter dem
Kamin in alle Richtungen waagerecht auf.
- Das Gerät mithilfe der mitgelieferten Wandbügel
befestigen;
- Das Gerät nicht unmittelbar an die Rückwand stellen.
(min 2,5 cm);
- Den Zwischenraum zwischen den Standfüssen des
InstalatIonsanleItung
Geräts freilassen;
- Decken Sie das Gerät nicht ab beziehungsweise
packen Sie es nicht in eine Isolierdecke oder andere
Materialien ein;
- Bei brennbaren Gegenständen beziehungsweise
Materialien ist ein Sicherheitsabstand von mindestens
50 cm vom Gerät einzuhalten;
- Verwenden Sie ausschließlich den mitgelieferten
Holz-/Kieselrahmen;
- Bauen Sie den Holz/Kieselrahmen genau gemäß der
Beschreibung ein;
Achten Sie darauf, das der Zündbrenner sowie der Platz
darum herum frei bleibt!
- Sorgen Sie für einen direkten Gasanschluss
vom Gaszähler zum Gerät, mit einem in Gerätnähe
befindlichen Absperr-hahn G ½" (CE geprüft), der
immer erreichbar ist.
- Überprüfen Sie die Anschlüsse vor der Inbetriebnahme
daraufhin, ob sie Gasdicht und sauber sind;
- Scheiben, die Sprünge oder Bruchstellen aufweisen,
sind auszuwechseln;
- Vor der Inbetriebnahme die Scheibe gründlich
reinigen, damit dort kein Schmutz oder
Fingerabdruck eingebrannt wird;
- Die Druckausgleichsluken am Gerät dürfen keinesfalls
blockiert werden;
- Das Gerät darf erst dann gezündet werden, wenn es
fertig installiert ist.
Konzentrische Rohre und Mündungen
- Der Typ des Gerätes ist C11/C31;
- Verwenden Sie ausschließlich die Abgas ab- /
Verbrennungsluftzuführung van On Top /Metaloterm.
(US System). Sie wurden zusammen mit dem Gerät
geprüft;
- Die kombinierte Zu- und Abfuhr kann sowohl durch
die Außenwand mit einer Wanddurchführung wie
auch durch die Dachfläche mit einer
Dachdurchführung angebracht werden;
- Eine horizontale Verlegung ist bis maximal 12 m
zulässig (je nach Typ und Situation)
Bestimmen Sie anhand der Aufbauschemen, je nach Typ
und Mündung, ob die von Ihnen gewünschte Situation
möglich ist.
- Überprüfen Sie, ob die von Ihnen gewünschte
Mündung den örtlichen Installationsnormen
hinsichtlich Belästigung, einwandfreie Funktion und
Verdünnung der Rauchgase entspricht. (siehe auch „
Allgemein / Vorschriften").
