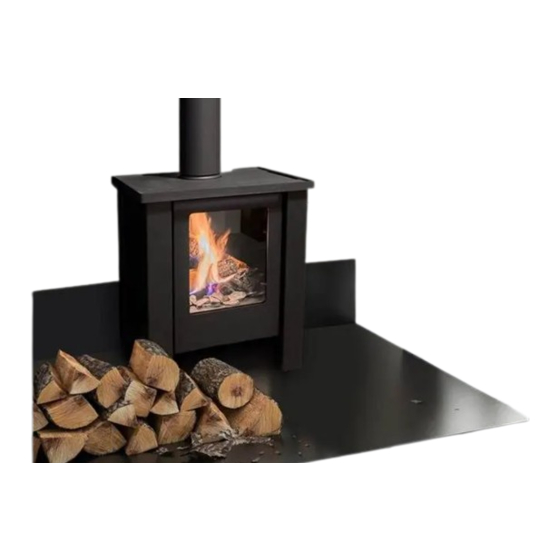

Element4 KUDOS Installationsanleitung
Verwandte Anleitungen für Element4 KUDOS
Inhaltszusammenfassung für Element4 KUDOS
- Seite 1 I N S TA L L AT I O N S A N L E I T U N G I N S TA L L AT I O N S A N L E I T U N G K U D O S Bitte lassen Sie diese Anweisungen mit dem Gerät zurück...
- Seite 2 I N S T A L L A T I O N S A N L E I T U N G D I E S E S P R O D U K T I S T N I C H T F Ü R D E N E I N S A T Z A L S H A U P T H E I Z Q U E L L E G E E I G N E T .
-
Seite 3: Inhaltsverzeichnis
8�2 ELEMENT4 PROCONTROL APP � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13 WARTUNGSANLEITUNG �... - Seite 4 I N S T A L L A T I O N S A N L E I T U N G ERSTMALIGE INBETRIEBNAHME � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �18 11�1 FÜR DIE ERSTE INBETRIEBNAHME �...
-
Seite 5: Ce-Erklärung
I N S T A L L A T I O N S A N L E I T U N G | CE-ERKLÄRUNG WICHTIGE SICHERHEITSHINWEISE Hiermit bestätigen wir, dass die Gestaltung und Bauweise der Element4 Der Kamin darf ausschließlich von qualifizierten Installationsbetrieben/ Gasgeräte den wesentlichen Anforderungen und Vorschriften für Händlern... -
Seite 6: Garantie
Hinweise in den Anhängen A bis C beheben können, wenden Sie sich bitte an Ihren Installationsbetrieb oder Vertriebspartner. Das durch diese Garantie abgedeckte Gerät von Element4 wurde aus Für vor Ort stattfindende Serviceaktivitäten außerhalb der Garantiefrist hochwertigen Materialien gefertigt. Weist es dennoch Fehler oder stellen wir folgende Kosten in Rechnung: Mängel auf, gelten folgende Bestimmungen:... -
Seite 7: Fernbedienung
I N S T A L L A T I O N S A N L E I T U N G | FERNBEDIENUNG 4�3 ZÜNDEN DES HAUPTBRENNERS Das Gerät wird mit einer Fernbedienung oder die Element4 Puck bedient Abbildung 4.1 Abbildung ). Dabei wird ein Empfangsgerät im Steuerkasten ( Nachdem die Zündfl amme gezündet wurde, dreht sich Knopf... -
Seite 8: Installation Vorbereitung Und Anleitung
Flue bezeichnet) verwendet werden, wie von Element4 angegeben. Die von Element4 angegebenen Abzugsteile wurden mit dem Gerät • SVGW- Richtlinie G1: Richtlinie für die Erdgasinstallation in genehmigt. Wenn das Gerät auf nicht von Element4 zugelassenen Teilen Gebäuden! installiert wird, kann Element4 keine Garantie oder Übernahme und •... -
Seite 9: Brandsichere Installation
Kapitel 6 I N S T A L L A T I O N S A N L E I T U N G | BRANDSICHERE INSTALLATION Um den Gaskamin möglichst sicher zu installieren, müssen verschiedene Vorkehrungen getroffen werden. Diese Übersicht kann dazu verwendet werden, den brandsicherem Umbau eines Kamins zu gewährleisten. - Seite 10 Kapitel 6 I N S T A L L A T I O N S A N L E I T U N G | a - a’ Abb. 6.1 Abb. 6.3 Abstände zu brennbaren Materialien (Oben) Bodenschutz Letter Abstände zu brennbaren Materialien (mm) a’...
-
Seite 11: Allgemeine Regeln Zur Abgasableitung
ERMITTLUNG DES DURCHMESSERS DER ABGASABLEITUNG Als allgemeine Vorgabe muss grundsätzlich ein Rauchkanal - durchmesser von 150/100 eingehalten werden. Beginnen Sie stets mit einer senkrechten Länge von 0.5 Meter. Die maximale Gesamtlänge ist 11 Meter. Element4 website gibts auch einfaches Abgasberchnungswerkzeug: https://www.element4.nl/de/abgasberechnung... -
Seite 12: 7�3 Rohrbögen
Kapitel 7 I N S T A L L A T I O N S A N L E I T U N G | 7�3 ROHRBÖGEN 7�4 WARTUNGSANWEISUNGEN FÜR DEN INSTALLATIONSBETRIEB Rohrbögen stellen in der Anlage keine zusätzlichen Hindernisse dar und Im Folgenden finden Sie eine Übersicht der mindestens einmal jährlich sind deshalb für VGT und HGT zu berücksichtigen. -
Seite 13: Stromkreis
Android über Google Play. Übersicht Mit ihrem anwenderfreundlichen, interaktiven Layout und Design ist die Gasblock App bestens an die Element4-Geräte angepasst. Mit einer App können bis zu acht Geräte bedient werden, falls an einem Standort mehrere Empfänger Kamine genutzt werden. -
Seite 14: Wartungsanleitung
). Möglicherweise müssen Sie die Oberseite • Verwenden Sie zum Reinigen von entspiegeltem Glas ausschließlich des Kamins leicht anheben. Der Türrahmen kann dann aus den Schlitzen den Spezialreiniger von Element4, der nur über Element4 erhältlich Abbildung 9.2 herausgehoben werden ( ). Um den Türrahmen auszutauschen, ist. - Seite 15 Kapitel 9 I N S T A L L A T I O N S A N L E I T U N G | Abb. 9.1 Entfernen der Sicherheitsschraube Abb. 9.4 Hängende Halterungen für die Gastechnologie Abb. 9.2 Entfernen Sie den Rahmen Abb.
-
Seite 16: 9�4 Wartung Des Brenners
9�4�3 THERMOELEMENTE Element4-Kamine haben zwei Thermoelemente. Eine in der Zündflamme und eine auf der anderen Seite des Brenners. Es ist wichtig, dass beide sauber sind, damit die Flamme das Thermoelement richtig aufheizen kann. Vergewissern Sie sich, dass sich kein dekoratives Metall zwischen... -
Seite 17: Keramikkomponenten
Ihnen Schritt für Schritt, wie Sie das Feuer dekorieren. Stellen Sie sicher, dass die Zündfl amme und das zweite Thermoelement nicht mit dem Dekorationsmaterial in Berührung kommen, und dass die Flamme problemlos zünden kann. Abb. 10.1 Dekorationset des Kudos Abb. 10.2 Dekorationsanweisung Abb. 10.3 Dekorationsanweisung... -
Seite 18: Erstmalige Inbetriebnahme
Kapitel 11 I N S T A L L A T I O N S A N L E I T U N G | ERSTMALIGE INBETRIEBNAHME 11�1 FÜR DIE ERSTE INBETRIEBNAHME Flammen und Ruß Prüfen Sie bei diesem ersten Brand die Flamme auf Aussehen und •... -
Seite 19: Erste Hilfe Bei Betriebsstörungen
Anhang A I N S T A L L A T I O N S A N L E I T U N G | ERSTE HILFE BEI BETRIEBSSTÖRUNGEN A�A FEHLERBEHEBUNG Im Folgenden finden Sie eine Übersicht zu möglichen Ursachen von Betriebsstörungen und deren Behebung. - Seite 20 Anhang A I N S T A L L A T I O N S A N L E I T U N G | 4,5 mV 4,5 mV 4,5 mV 4,5 mV Abb. A.B Abb. A.A Abb. A.E Ausschalter Verbogener Stift Messstelle A Abb.
- Seite 21 Anhang A I N S T A L L A T I O N S A N L E I T U N G | Störung Mögliche Ursache Lösung Die Zündflamme Nicht genug Spannung über dem Thermoelement Legen Sie die Messstifte des Multimeters an die Erde und das geht an, erlischt oder zu viel Widerstand im Schaltkreis des schwarze Kabel des Ausschalters Der Wert muss mindestens 4,5...
-
Seite 22: Zweites Thermoelement
Anhang A I N S T A L L A T I O N S A N L E I T U N G | Abb. A.F Zweites Thermoelement Abb. A.L Doppelplus-Taste auf der Fernbedienung Abb. A.G Schalter A auf “On“ Abb. -
Seite 23: A�Bnotwendige Werkzeuge
Wenn ein Problem gefunden wird, das vor Ort nicht gelöst werden Wartung wird eine Liste der Werkzeuge erstellt, von denen Element4 kann, wenden Sie sich immer an Ihren Händler oder direkt an Element4 erwartet, dass sie während dieser Dienste ausgeführt werden. -
Seite 24: Fehlercodes Procontrol App
Anhang B I N S T A L L A T I O N S A N L E I T U N G | FEHLERCODES PROCONTROL APP B�A FERNBEDIENUNG – HINWEISMELDUNGEN Code Meld. Zeit Beschreibung Mögliche Ursache 4 Sek. •... - Seite 25 Anhang B I N S T A L L A T I O N S A N L E I T U N G | Meldung Code Beschreibung Mögliche Ursache Senderbatterien • Blinkendes Batteriesymbol auf • Schwache Batterie in Fernbedienung ersetzen.
- Seite 26 Anhang B I N S T A L L A T I O N S A N L E I T U N G | WiFi- • Kamin reagiert nicht • Keine Wi-Fi Verbindung von myfire Wi-Fi Box, Router und / oder überprüfen.
-
Seite 27: Fehler Und Fehlermeldungen (Fernbedienung)
Anhang C I N S T A L L A T I O N S A N L E I T U N G | FEHLER UND FEHLERMELDUNGEN (FERNBEDIENUNG) Bitte schlagen Sie auch in diesem Anhang nach, wenn Fehlermeldungen in der App für Smartphone oder Tablet PC angezeigt werden. C�A FEHLER F41 C�B... -
Seite 28: Positionen Der Mündungsöffnung
Anhang D I N S T A L L A T I O N S A N L E I T U N G | POSITIONEN DER MÜNDUNGSÖFFNUNG In Deutschland gelten für die Position der Mündung einer Abgas-/ Luftleitung die Technischen Regeln für Gasinstallationen (TRGI). -
Seite 29: Berechnungstabelle Rauchgasbegrenzer
Positionieren Sie die Begrenzer Kein guter Betrieb garantiert * E�B GASGERÄTART C31 UND C91 : BERECHNUNGSTABELLE E�A GASGERÄTART C11: BERECHNUNGSTABELLE DES DES VERTIKALEN ABGAS 150 /100 HORIZONTALEN ABGAS 150/100 Gesamthorizontalschnitts Gesamthorizontalschnitts * Hier kann der Element4 PowerFan möglicherweise für Abhilfe sorgen. -
Seite 30: Technische Daten
Rückseite 40 mm und Abgasstutzen 130 mm (Innen) Seite 40 mm Decke 40 mm Abstand zu brennbarem Material Alle Element4-Kamine wurden mit LAS-Abgassystemen von Schiedel-On Glas 400 mm Top, Jeremias und Poujoulat getestet. Boden 100 mm Unterschrift: Zwolle, 04-07-2022 Name:... -
