Installationsanleitung DE/CH

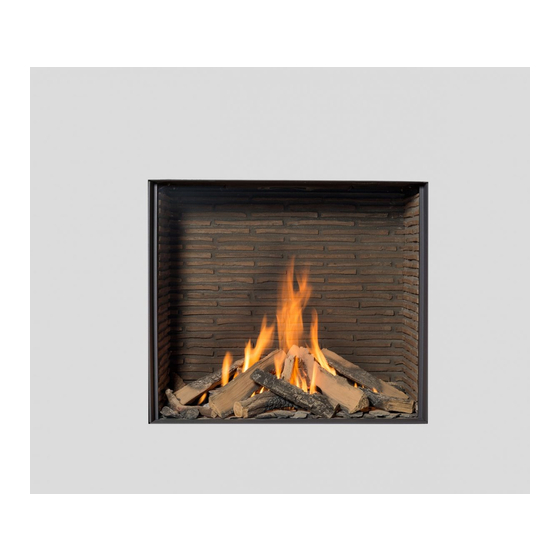

Modore 75H
Die Installation und Wartung des Geräts ist ausschließlich qualifizierten
Fachinstallateuren für Gasheizgeräte vorbehalten.
Die Installationsanleitung muss beim Gerät aufbewahrt werden, bitte
überreichen Sie dem Benutzer Die Bedienungs- und die Installationsanleitung.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Element4 Modore 75H
Inhaltszusammenfassung für Element4 Modore 75H

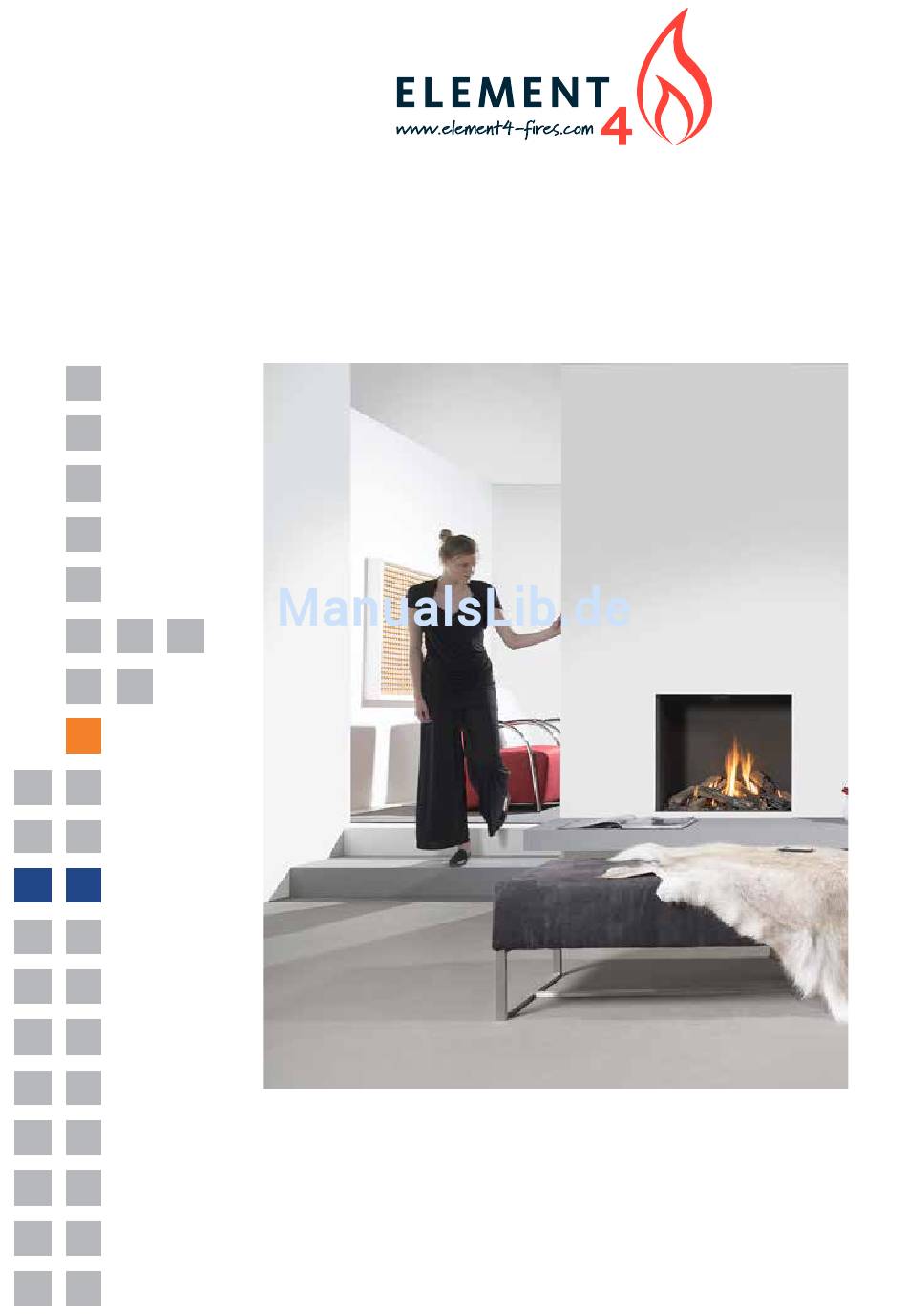

- Seite 1 Installationsanleitung DE/CH Modore 75H Die Installation und Wartung des Geräts ist ausschließlich qualifizierten Fachinstallateuren für Gasheizgeräte vorbehalten. Die Installationsanleitung muss beim Gerät aufbewahrt werden, bitte überreichen Sie dem Benutzer Die Bedienungs- und die Installationsanleitung.
-
Seite 3: Inhaltsverzeichnis
5.2 Kontrolle der Funktion der Zündflamme 5.3 Kontrolle der Funktion des Haupt-brenners 5.4 Kontrolle des Rauchableitungssystems Übergabe Wartung Normale Servicekontrollen 8.1 Reinigung des Glases Störungen Abmessungen Modore 75H Technische Daten Garantie 13 CE Certificate Element 4 EG-Konformitätserklärung Aufbauschemen 15.1 Horizontale Abgasführung 15.2 Vertikale Abgasführung 15.3 Aufbauschemen Abgasfürung... -
Seite 4: Einführung
InstalatIonsanleItung Einführung o Die Feuerungsverordnung (FeuVO) des jeweiliges Bundeslandes Wir empfehlen Ihnen dringend, dieses Handbuch o Gemäß der neuen FeuVO müssen Gasfeuerstatten sorgfältig zu lesen und für künftige Benutzung oder die Brennstoffleitungen unmittelbar vor diesen aufzuheben. Gasfeuerstatten mit einer Vorrichtung ausgerüstet sein, die im Brandfalle (Temperatur grösser als 100° Geschlossenes Gerät: Zu- und Abfuhr erfolgen über ein C) die weitere Gaszufuhr selbsttätig absperrt (sog. -
Seite 5: Brandsicherheit Gerätaufstellung
InstalatIonsanleItung - Zur Be- und Entlüftung des Kaminumbaus dienen Geräts freilassen; entsprechende Lüftungsöffnungen, die zusammen - Decken Sie das Gerät nicht ab beziehungsweise einen Durchlassquerschnitt von mindestens 400 cm2 packen Sie es nicht in eine Isolierdecke oder andere aufweisen; Materialien ein; - Verwenden Sie speziellen Putz (mind. -
Seite 6: Installation
InstalatIonsanleItung Ein paar wichtige Anforderungen für eine einwandfreie Die Einbauhöhe des Geräts können Sie selbst vorgeben. Funktion sind: Das Gerät wird wie folgt aufgebaut: - Die Außenwandabfuhr muss mindestens 0,5 m entfernt Legen Sie den Stellplatz für das Gerät fest; sein von: Legen Sie die Einbauhöhe des Geräts fest;... -
Seite 7: Wichtige Informationen Für Den Einbau
Geruch von sich geben; diese sind somit, ungeeignet. Alle Element4 Kamine mit geschlossenem System sind für den Gebrauch mit einem Element4 Rauchgasventilator-System zugelassen. Das Element4 Rauchgasventilator-System hat einen Elektromotor, der am Ende des Rauchgasabzuges einen Ventilator antreibt. Dadurch ist es möglich, auch den Rauchgasabzug länger horizontal zu ‘verschleppen’... -
Seite 8: Installation Glasfenster
InstalatIonsanleItung 3.7 Installation Glasfenster - Entfernen Sie die Fensterleisten links, rechts und unten, wie in den Abb. 1 gezeigt. - Entfernen Sie das Glasband, wie in den Abb. 2 gezeigt. - Siehe Abb. 3. Entfernen Sie jetzt das Glasfenster, indem Sie das Glas anheben und nach vorne bewegen. -
Seite 9: Einlegen Von Holzblöcken Lse412
InstalatIonsanleItung 3.8 Einlegen von Holzblöcken LSE412 II 3.9 Einlegen von Kiesel Das Gerät wird mit Holzblöcken oder Kiesel geliefert. Sollten Sie sich für die Kiesel entschieden haben, können Sollten Sie sich für die Holzblöcke entschieden haben, diese jetzt wie auf der Abbildung hier oben eingelegd können diese jetzt wie auf den Abbildung hier unten werden. -
Seite 10: Endkontrolle
InstalatIonsanleItung Endkontrolle der innerhalb weniger Sekunden brennt. 5.1 Gasdichtheit Wenn Sie die Zündflamme ausschalten, nachdem sie - Alle Anschlüsse müssen Gasdicht sein gebrannt hat, können Sie den Kamin in den nächsten - Der Gasregelblock darf einem Druck von maximal 50 30 Minuten nicht erneut zünden. Die thermische mbar ausgesetzt werden, Flammensicherung muss nämlich zuerst wieder abgekuhlt sein. -
Seite 11: Wartung
Damit Sie lange Freude an Ihrem Kamin haben, Fernbedienungen. empfehlen wir Ihnen, das entspiegelte Glas Ihres Element4 Kamins wie folgt zu reinigen: Geben Sie dem Benutzer Anweisungen über das Gerät und die Fernbedienung, sowie über das Ersetzen der Erste Reinigung: vor dem ersten Heizen Fingerabdrücke Batterien. -
Seite 12: Störungen
InstalatIonsanleItung Störungen ‘‘Problem’’ ‘‘Mögliche Ursache’’ ‘‘Behebung’’ A. Keine Transmission 1. Der (neue) Kommunications-code 1. Die Rückstelltaste des Empfängers läuft nicht) zwischen dem Empfänger und der Fern drücken und festhalten, bis Sie zwei bedienung muss noch bestätigt Signaltöne hören. Nach dem längeren werden. - Seite 13 InstalatIonsanleItung ‘‘Problem’’ ‘‘Mögliche Ursache’’ ‘‘Behebung’’ F. Die Elektronik funkt weiterhin, obwohl 1. Empfänger beschädigt. 1. Den Empfänger auswechseln und den die Zündflamme brennt. Code bestätigen (Lösung 1 unter A) G. Die Zündflamme brennt zwar, aber das 1. Das Thermoelement funktioniert nicht. 1.1 Messen Sie die Spannung mit einem Magnetventil schliesst sich nach etwa 10 digitalen Universalmessgerät, das auf den...
-
Seite 14: Abmessungen Modore 75H
InstalatIonsanleItung Abmessungen Modore 75H... -
Seite 15: Technische Daten
Gasgeräte-Richtlinie erfüllt. Garantie Für die Garantie Ihres Element4 Geräts ist ihr Lieferant zuständig. Wenden Sie sich mit Reklamationen immer an ihn. Ihr Lieferant wird sich bei Bedarf an Element4 wenden. Die Werksgarantie gilt für vierundzwanzig Monate ab dem Kaufdatum. PIN: 0359CN1268... -
Seite 16: Ce Certificate Element
InstalatIonsanleItung CE Certificate Element 4... - Seite 17 InstalatIonsanleItung...
- Seite 18 InstalatIonsanleItung...
-
Seite 19: Eg-Konformitätserklärung
InstalatIonsanleItung EG-Konformitätserklärung... -
Seite 20: Aufbauschemen
InstalatIonsanleItung Aufbauschemen 15.3 Aufbauschemen Abgasfürung 15.1 Horizontale Abgasführung Element4 Gaskamine können in nahezu jedem Zimmer - Nur zulässig, wenn eine Ableitung der Abgase eingebaut werden. Es handelt sich nämlich um Kamine, über Dach nicht, oder nur mit die nach dem geschlossenen Prinzip funktionieren. -
Seite 21: Wichtigste Regeln Für Den Rauchgasabzug
InstalatIonsanleItung 15.5 Wichtigste Regeln für den Rauchgasabzug Die ersten 3 Biegungen von Typ N (von vertikal nach Ermitteln des Durchmessers des Rauchgasabzugs: horizontal) Die ersten darauffolgenden Biegungen von Die wichtigste Regel lautet, dass Sie den Kanal immer Typ werden jeweils als 1 horizontaler Meter im THG mit einem Durchmesser von 200/130 mm ausführen berechnet. -
Seite 22: Abgasführung
InstalatIonsanleItung Abgasführung Horizontale Abgasführung Diameter 200/130 Vertikale Abgasführung Diameter 200/130... -
Seite 23: Strömungsbegrenzer
InstalatIonsanleItung Strömungsbegrenzer Bei einem Rauchgassystem mit Wanddurchführung brauchen Sie keinen Rauchgasbegrenzer anzubringen. Bei einer Dachdurchführung brauchen Sie keinen Rauchgasbegrenzer anzubringen. NOx Konzentrationswerte NOx-Konzentrations-Grenzwerte: Klassen NOx(mg/kWh) Modore 75 entspricht die NOx Klasse 5. (Erdgas und LPG) -
Seite 24: Abgasführung
InstalatIonsanleItung Abgasführung 19.1 Konzentrisches Zuluft-/Abgassystem aus Edelstahl Die folgenden Seiten weisen die Teile an, die bei der raumluftunabhängigen Installation dieses Geräts verwendet werden können. Die Artikelnummere in der Tabelle verweist auf die Teilenummere auf den Identifikationsseiten; diese Artikelnummer ist auch die Nummer, die zur Bezeichnung der Teile in den Installationsvorschlagsabbildungen genutzt wird. -
Seite 25: Abgasführung
InstalatIonsanleItung 19.2 Abgasführung... -
Seite 26: Informatie Voor De Installateur
INFORMATIE VOOR DE INSTALLATEUR InstalatIonsanleItung... - Seite 27 InstalatIonsanleItung...
- Seite 28 INFORMATIE VOOR DE INSTALLATEUR InstalatIonsanleItung...
- Seite 29 InstalatIonsanleItung...
-
Seite 30: Countries Of Destination (Natural)
InstalatIonsanleItung Countries of Destination (Natural) The following table gives detail of the Countries that these appliances are approved for use within. The tables following immediately on give the technical characteristics of the appliances. Natural Austria � I2H G20@20mbar Belgium � I2E+ G20/G25@20/25mbar Switzerland �... -
Seite 31: Countries Of Destination (Lpg)
InstalatIonsanleItung Countries of Destination (LPG) The following table gives detail of the Countries that these appliances are approved for use within. The tables following immediately on give the technical characteristics of the appliances. Austria � I3B/P G30/G31@50mbar Belgium � I3+ G30/G31@28-30/37mbar Switzerland �... - Seite 32 Element4 B.V. Paxtonstraat 23 8013 RP Zwolle Januari 2016 The Netherlands...
