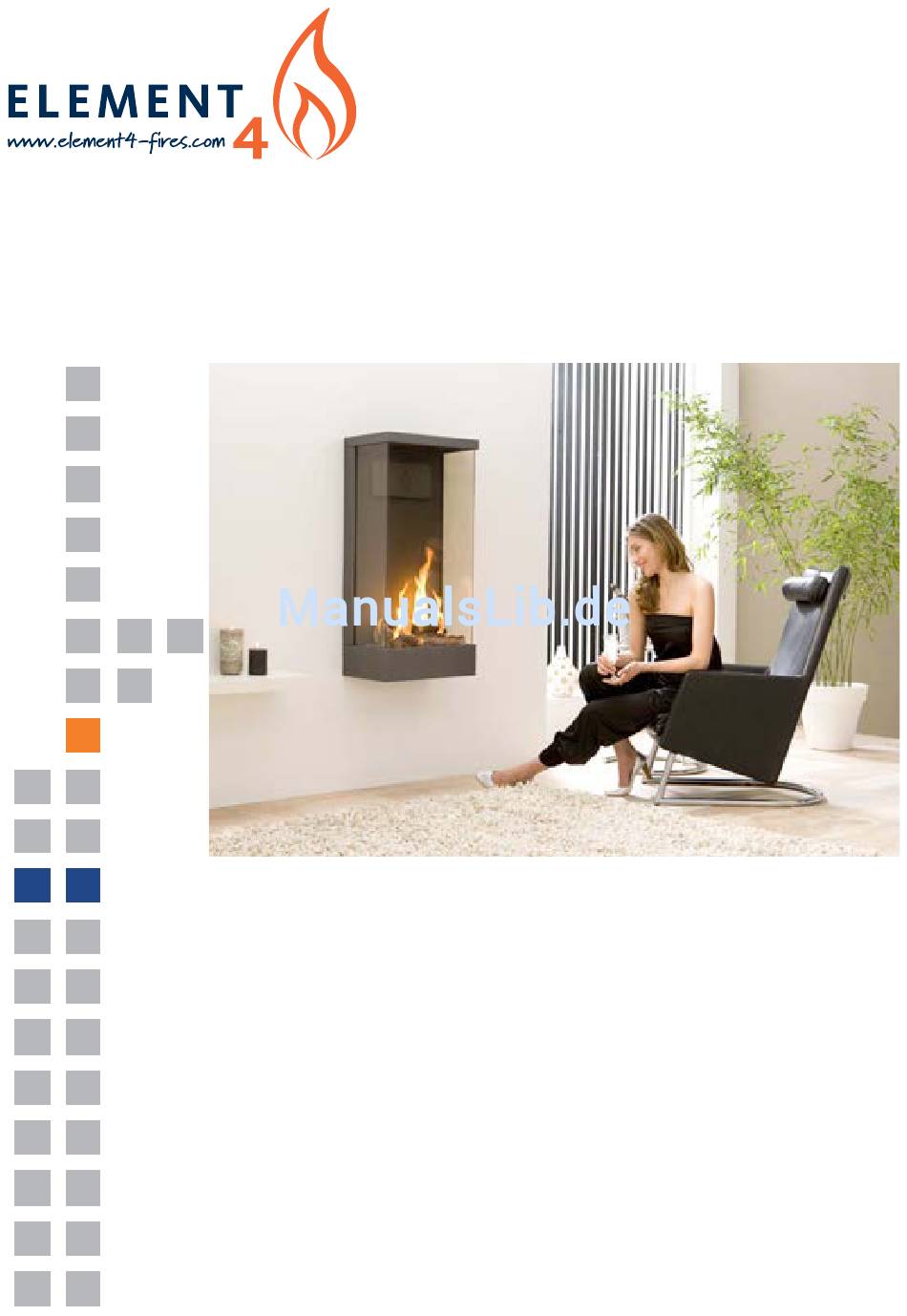

Installationsanleitung DE/ CH
Sirius
Die Installation und Wartung des Geräts ist ausschließlich
qualifizierten Fachinstallateuren für Gasheizgeräte
vorbehalten.
Die Installationsanleitung muss beim Gerät aufbewahrt werden,
bitte über-reichen Sie dem Benutzer
Die Bedienungs- und die Installationsanleitung.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Element4 Sirius

Inhaltszusammenfassung für Element4 Sirius

  • Seite 1 Installationsanleitung DE/ CH Sirius Die Installation und Wartung des Geräts ist ausschließlich qualifizierten Fachinstallateuren für Gasheizgeräte vorbehalten. Die Installationsanleitung muss beim Gerät aufbewahrt werden, bitte über-reichen Sie dem Benutzer Die Bedienungs- und die Installationsanleitung.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung ......................3 2) Sicherheit ......................3 a Allgemein/Vorschriften ..................3 b.Schutzmaßnahmen/Sicherheitsanweisungen im Zusammenhang mit der Installation .....................4 - Umbau .......................4 - Installation ....................4 - Konzentrischer Rohre und Mündungen ............5 3) Installation ......................5 a) Vorschriften ....................5 b) Gasart ......................6 c) Gasanschluss ....................6 d) Aufbau des Geräts ..................6 e) Abgas Abführung / Verbrennungsluftzuführung ..........7 f) Installation Glasfenster .................8...

  • Seite 3: Einführung

    EInFührunG / SIchErhEIt Einführung DVGW-TRGI (Technische Regeln für Gas- Wir empfehlen Ihnen dringend, dieses Handbuch Installationen) in der aktuellen Fassung sorgfältig zu lesen und für künftige Benutzung TRF (Technische Regeln Flüssiggas) in aufzuheben der aktuellen Fassung Die Jeweilige Landesbauordnung Merkmale trisore/ Bidore: Die Feuerungsverordnung (FeuVO) des jeweiliges Bundeslandes Geschlossenes Gerät: Zu- und Abfuhr erfolgen...

  • Seite 4: B.schutzmaßnahmen/Sicherheitsanweisungen Im Zusammenhang Mit Der Installation

    SIchErhEIt Schweiz: umbau -Beim Anschluss an das Gasnetz - Installieren Sie immer zuerst den Kamin sind insbesondere die einschlägigen und danach erst den Kaminumbau; Vorschriften und die Richtlinien - Verwenden Sie feuerfeste, wärme- des Landes und der kantonalen beständige Materialien für den Kamin- Instanzen (z.B.
  • Seite 5 SIchErhEIt/InStAllAtIon Brennbare Materialien, wie z.B. Holz kön- Installation nen nämlich ab einer Temperatur von - Stellen Sie den Kamin mithilfe der Stell- 85 Grad C in Brand geraten. Das kann füße unter dem Kamin in alle Richtungen bereits innerhalb weniger Minuten (bei waagerecht auf.

  • Seite 6: Konzentrischer Rohre Und Mündungen

    SIchErhEIt/InStAllAtIon Sorgen Sie für einen direkten Gasan- Wenn zutreffend, steht in Tabelle 6 schluss vom Gaszähler zum Gerät, mit ein Strömungsbegrenzermaß. Dieser einem in Gerätnähe befindlichen Absperr- Strömungsbegrenzer ist bei Aufstellung hahn G ½“ (CE geprüft), der immer erre- des Geräts in der Brennkammer zu ichbar ist.

  • Seite 7: B) Gasart

    InStAllAtIon b) Gasart Ergreifen Sie angemessene Schutz- Dem Typenschild ist zu entnehmen, für maßnahmen, um sicherzustellen, dass welchen Gasart, welchen Gasdruck und sich die Wand hinter dem Kaminumbau für welches Land dieses Gerät konzipiert und auch die Materialien beziehungs- ist. Das Geräteschild ist an einer Kette weise Gegenstände, die sich hinter befestigt.

  • Seite 8: E) Abgas Abführung / Verbrennungsluftzuführung

    Zwischenstück am Kamin befestigt werden. f) Installation Sirius Horizontale Teile sind zum Kamin hin mit Sirius wird in einer Kiste geliefert, die Gefälle zu installieren. (3 Grad) durch Herausdrehen der 4 Schrauben an den Seiten des Bodens der Kisten - Achten Sie darauf, dass Sie die rohre geöffnet werden kann.

  • Seite 9: F) Installation Glasfenster

    InStAllAtIon g) Installation Glasfenster 1) Entfernen Sie die Seitenverklei-dun- gen des Kamins, die mit Magneten bef- estigt sind; 2) Entfernen Sie den oberen Teil des Rahmens, indem Sie ihn sanft gleiten lassen 3) Nachdem Sie die Bodenschrauben herausgedreht haben, entfernen Sie die Metallbodenplatte des Kamins.
  • Seite 10 InStAllAtIon Einlegen von holzblöcken Sirius Das Gerät wird mit Holzblöcken oder Kiesel geliefert. Sollten Sie sich für die Holzblöcke entschieden haben, können diese jetzt wie auf den Abbildungen hier unten eingelegt werden.

  • Seite 11: Die Drahtlose Fernbedienung

    Einlegen von Kiesel Die Drahtlose fernbedienung InStAllAtIon/FErnBEDIEnunG Das Gerät wird mit einer drahtlosen Fernbedienung geliefert. Die Zündung, Einlegen von Kiesel Die Drahtlose Fernbedienung Sollten Sie sich für die Kiesel entschieden das Einregeln der Flammenhöhe sowie haben, können diese jetzt wie auf den das Ausschalten werden über die Sollten Sie sich für die Kiesel entschieden Das Gerät wird mit einer drahtlosen...

  • Seite 12: Endkontrolle

    EnDKontrollE Endkontrolle c) Kontrolle der Funktion des haupt- brenners Gasdichtheit - Alle Anschlüsse müssen Gasdicht sein Der Brenner sollte mühelos zünden und - Der Gasregelblock darf einem Druck von darf dabei nicht verpuffen. maximal 50 mbar ausgesetzt werden, - Überprüfen Sie die Funktion des Hauptbrenners im Stand-by Modus Kontrolle der Funktion der Zünd- (Zündflamme).

  • Seite 13: Übergabe

    EnDKontrollE/üBErGABE Konntrollieren Sie: Inbetriebnahme zum Schutz vor Rissen - Die Verbindungen der Rohre (keine mindestens 6 Wochen lang trocken muss; Lecks); - Die Montage der Auslassvorrichtung. Bei - Beim ersten Gebrauch flüchtige Mauerdurchbruch die korrekte Seite oben, Komponenten aus der Farbe, den Ma- Bei Dachdurchgang korrektes Modell und terialien usw.

  • Seite 14: Wartung

    WArtunG WArtung normale Servicekontrollen: Überprüfen Sie die Holzblöcke auf Be- normale Servicekontrollen: schädigungen und Einsetzung. Tauschen Überprüfen Sie die Holzblöcke auf Be- Sie nötigenfalls das Ascheimitat aus. schädigungen und Einsetzung. Tauschen Sie nötigenfalls das Ascheimitat aus. Führen Sie eine Kontrolle durch (Kapitel 5) Führen Sie eine Kontrolle durch (Kapitel Überprüfen Sie visuell das Rauchgas- Zu- und Abfuhrsystem und den Abzug auf...

  • Seite 15: Störungen

    8 StörunGEn "Mögliche ursache "Behebung” "Problem” A. Keine Transmission 1. Der (neue) Kommunications-code 1. Die Rückstelltaste des Empfängers zwischen dem Empfänger und der drücken und festhalten, bis Sie zwei läuft nicht) Fern Signaltöne hören. Nach dem längeren bedienung muss noch bestätigt Signalton die Rückstelltaste loslassen werden.
  • Seite 16 StörunGEn “Problem” “Mögliche ursache” “Behebung” F. Die Elektronik funkt weiterhin, ob- 1. Empfänger beschädigt. 1. Den Empfänger auswechseln und den Code bestätigen wohl die Zündflamme brennt. (Lösung 1 unter A) G. Die Zündflamme brennt zwar, aber 1. Das Thermoelement funktioniert 1.1 Messen Sie die Spannung mit das Magnetventil schliesst sich nach nicht.

  • Seite 17: Anlage 1 : Abmessungen

    AnlAgE 1 ABMESSungEn AnlAGE 1 ABMESSunGEn Abbildungen Abbildungen Sirius Sirius...

  • Seite 18: Anlage 2 Technische Daten

    Diese Erklärung verliert ihre Gültigkeit, wenn ohne vorherige schriftliche Genehmi- gung der Element4 irgendwelche Änderungen am Gerät vorgenommen werden. Garantie Für die Garantie Ihres Element4 Geräts ist ihr Lieferant zuständig. Wenden Sie sich mit Reklamationen immer an ihn. Ihr Lieferant wird sich bei Bedarf an Ele- ment4 wenden.
  • Seite 19 AnlAGE 2 tEchnISchE DAtEn AnlAgE 2 tEchniSchE DAtEn Pin : 0359cn1268...

  • Seite 20: Anlage 3 Ce Prüfung

    AnlAGE 3 cE PrüFunG Certificate / Zertifikat You have been awarded: / Sie wurden ausgezeichnet: EC Type Examination Certificate / EG-Baumusterprüfbescheinigung Certificate No. EC1268 Zertifikat Nr. EG1268 Intertek Certificate Licence Holder / Zertifikatsinhaber: This Certificate is for the exclusive use of Element 4 B.V Intertek's client and is provided pursuant to the agreement between Intertek and its Client.
  • Seite 21 E4-5: Modore 95, Bidore 95 & Trisore 95 E4-6: Vesuvius 140 E4-7 Cupido 70 E4-8: Sirius E4-9: Modore 70, Bidore 70 & Trisore 70 Certification body / Zertifizierungsstelle: Intertek Testing & Certification Ltd. United Kingdom (Notified Body 0359) Authentication of this Certificate can be confirmed at / Authentication dieser Bescheinigung kann bestätigt werden: info.gas@intertek.com...
  • Seite 22 AnlAGE 3 cE PrüFunG Certificate / Zertifikat You have been awarded: / Sie wurden ausgezeichnet: EC Type Examination Certificate / EG-Baumusterprüfbescheinigung Certificate No. EC1268 Zertifikat Nr. EG1268 Intertek Certificate Scope / Umfang: This Certificate is for the exclusive use of for AT, CH, DK, ES, FI, GB, GR, IE, IT, PT, SE, NO, BG, HR, LT, LV, Intertek's client and is provided pursuant to the agreement between Intertek and its Client.

  • Seite 23: Anlage 4 : Ce Prüfung Abgasrohr

    AnlAGE 3 cE PrüFunG AnlAgE 4 cE Prüfung ABgASrohr...

  • Seite 24: Anlage 5 : Aufbauschemen Abgas

    AnlAGE 5 AuFBAuSchEMEn Horizontale Abgasführung Vertikale Abgasführung - Die Abgase müssen über Zuluft-/Ab- gasleitungen, die als Zubehör gemein- - Nur zulässig, wenn eine Ableitung der sam mit dem Gasgerät geprüft und/oder Abgase über Dach nicht, oder nur mit un- zertifiziert sind, über Dach abgeleitet verhältnismässigem Aufwand möglich ist.

  • Seite 25: Aufbauschemen Abgasfürung

    Mundungsabschluss Sirius Durchmesser konzentrischer Rauchabzug: 200/130 Sirius Sirius hat auf der Rückseite ein Rohr und kann direkt mit einem Mundungsabschluss Durchmesser konzentrischer Rauchabzug: 200/130 200/130 montiert werden. In dieser Situation ist das maximale horizontale Ofenrohr 1,5 meter. Sirius hat auf der Rückseite ein Rohr und kann direkt mit einem Mundungsabschluss Bei der Verwendung einen horizontaler Mündungsabschluss ist es wichtig, den 60 mm...
  • Seite 26 AnlAGE 5 AuFBAuSchEMEn AnlAgE 5 AufBAuSchEMEn Vertikaler Dachanschluss Bei der Installation des Geräts mit einem Dachanschluss (Klassifikation 31) ist es Vertikaler Dachanschluss wichtig, einen Rauchgasbegrenzer über den Rauchabzug im Kamin zu montieren. Dachanschlüsse benötigen das 80-mm-Rauchgasbegrenzer-Rohrformstück. Dies Bei der Installation des Geräts mit einem Dachanschluss (Klassifikation 31) ist es wird mit dem Kamin mitgeliefert.
  • Seite 27 AnlAGE 5 AuFBAuSchEMEn Vertikaler Dachanschluss mit einem 90-Grad-Knie AnlAgE 5 AufBAuSchEMEn Vertikaler Dachanschluss mit einem 90-grad-Knie Sirius Sirius Durchmesser konzentrischer Rauchabzug 200/130 Durchmesser konzentrischer Rauchabzug 200/130 1 meter vertikal gibt horizontal höchstens 3 meter 1 meter vertikal gibt horizontal höchstens 3 meter 2 meter vertikal gibt horizontal höchstens 6 meter...

  • Seite 28: Anlage 6 Strömungsbegrenzer

    Ableitung durch die wand erfolgt, und es eine horizontale Verschie- bung gibt, muss kein Rauchgasbegrenzer angebracht werden. Sirius entspricht NOx Klasse 3. (Erdgas) Bei einer Dachdurchführung muss ein und Klasse 2 (LPG) Rauchgasbegrenzer á 80 mm angebracht werden.

  • Seite 29: Anlage 8 Abgasführung

    AnlAGE 8 ABGASFührunG Konzentrisches Zuluft-/Abgassystem aus Edelstahl Die folgenden Seiten weisen die Teile an, die bei der raumluftunabhängigen Installation dieses Geräts verwendet werden können. Die Artikelnummere in der Tabelle verweist auf die Teilenummere auf den Identifikationsseiten; diese Artikelnummer ist auch die Nummer, die zur Bezeichnung der Teile in den Installationsvorschlagsab- bildungen genutzt wird.
  • Seite 30 AnlAgE 8 ABgASführung AnlAGE 8 ABGASFührunG...
  • Seite 31 AnlAGE 8 ABGASFührunG AnlAgE 8 ABgASführung...
  • Seite 32 AnlAGE 8 ABGASFührunG AnlAgE 8 ABgASführung...
  • Seite 33 AnlAGE 8 ABGASFührunG AnlAgE 8 ABgASführung...
  • Seite 34 AnlAgE 8 ABgASführung AnlAGE 8 ABGASFührunG USEM Probe length Meßelement Élément de purge Meetelement USVK 100 130 Reduzierung Ø130 - Ø100 Ø USEM Meßelement Ø 100 130 USDHC 130 Mundungsabschluss horizontal Ø130...
  • Seite 35 AnlAGE 8 ABGASFührunG INSTALLER INFORMATION USBI 100 130 Elbow 90° with inspection cover USI 100 130 Inspection Element...
  • Seite 36 tEchnISchE InForMAtIonEn Countries of Destination The following table gives detail of the Countries that these appliances are approved for use within. The tables following immediately on give the technical characteristics of the appliances. Natural Austria I2H G20@20mbar ü Belgium I2E+ G20/G25@20/25mbar ü...
  • Seite 37 tEchnISchE InForMAtIonEn Austria ü I3B/P G30/G31@50mbar Belgium ü I3+ G30/G31@28-30/37mbar CH Switzerland ü I3B/P G30/G31@50mbar, I3+ G30/G31@28-30/37mbar CY Cyprus ü I3B/P G30/G31@30mbar Czech Republic ü I3B/P G30/G31@50mbar, I3+ G30/G31@28-30/37mbar DE Germany ü I3B/P G30/G31@50mbar DK Denmark ü I3B/P G30/G31@30mbar Estonia ü...
  • Seite 40 Element4 B.V. Paxtonstraat 23 8013 rP Zwolle September 2014 the netherlands...
