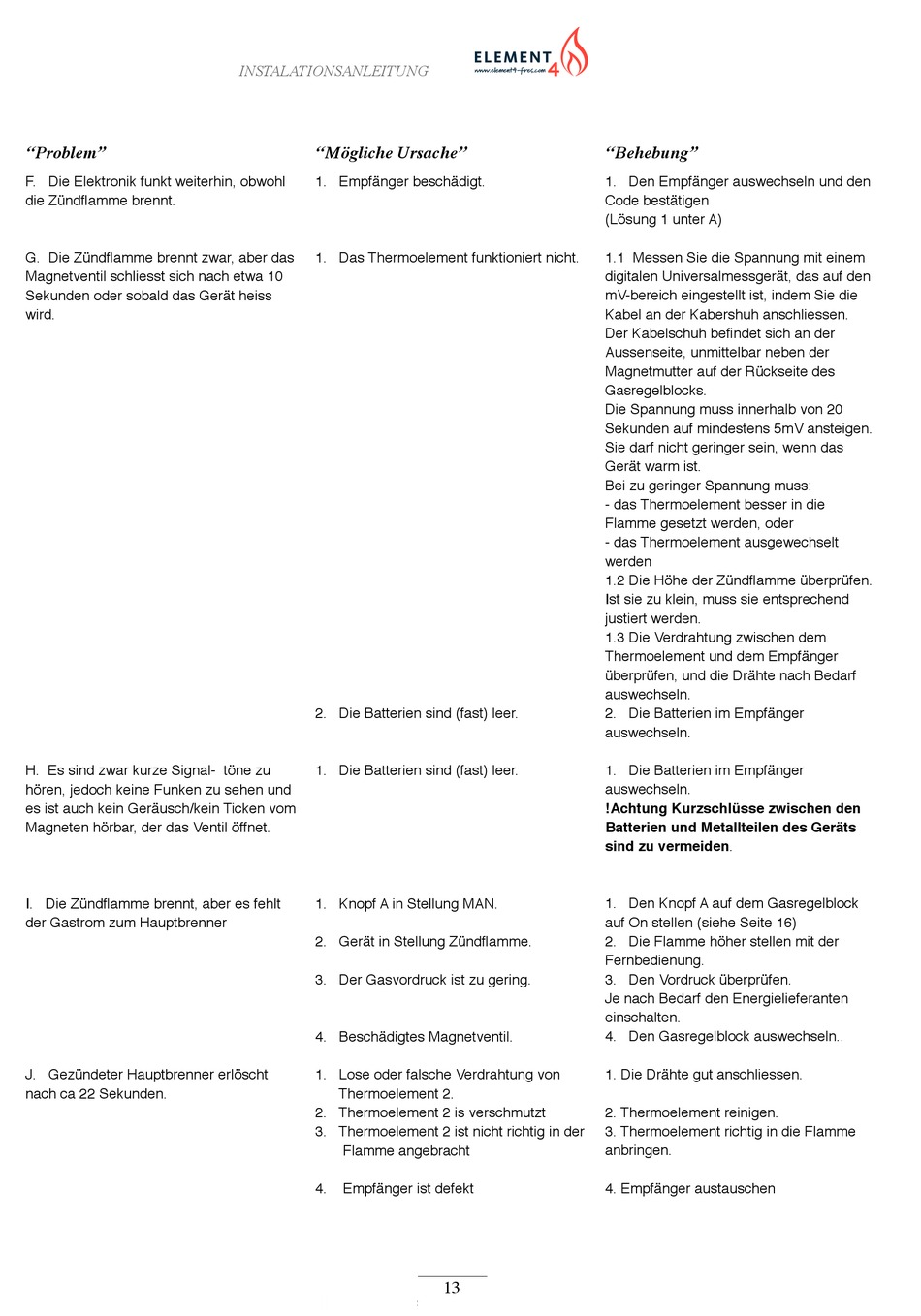

Element4 Modore 75H Installationsanleitung Seite 13

''Problem''
F. Die Elektronik funkt weiterhin, obwohl
die Zündflamme brennt.
G. Die Zündflamme brennt zwar, aber das
Magnetventil schliesst sich nach etwa 10
Sekunden oder sobald das Gerät heiss
wird.
H. Es sind zwar kurze Signal- töne zu
hören, jedoch keine Funken zu sehen und
es ist auch kein Geräusch/kein Ticken vom
Magneten hörbar, der das Ventil öffnet.
I. Die Zündflamme brennt, aber es fehlt
der Gastrom zum Hauptbrenner
J. Gezündeter Hauptbrenner erlöscht
nach ca 22 Sekunden.
InstalatIonsanleItung
''Mögliche Ursache''
1. Empfänger beschädigt.
1. Das Thermoelement funktioniert nicht.
2. Die Batterien sind (fast) leer.
1. Die Batterien sind (fast) leer.
1. Knopf A in Stellung MAN.
2. Gerät in Stellung Zündflamme.
3. Der Gasvordruck ist zu gering.
4. Beschädigtes Magnetventil.
1. Lose oder falsche Verdrahtung von
Thermoelement 2.
2. Thermoelement 2 is verschmutzt
3. Thermoelement 2 ist nicht richtig in der
Flamme angebracht
4. Empfänger ist defekt
''Behebung''
1. Den Empfänger auswechseln und den
Code bestätigen
(Lösung 1 unter A)
1.1 Messen Sie die Spannung mit einem
digitalen Universalmessgerät, das auf den
mV-bereich eingestellt ist, indem Sie die
Kabel an der Kabershuh anschliessen.
Der Kabelschuh befindet sich an der
Aussenseite, unmittelbar neben der
Magnetmutter auf der Rückseite des
Gasregelblocks.
Die Spannung muss innerhalb von 20
Sekunden auf mindestens 5mV ansteigen.
Sie darf nicht geringer sein, wenn das
Gerät warm ist.
Bei zu geringer Spannung muss:
- das Thermoelement besser in die
Flamme gesetzt werden, oder
- das Thermoelement ausgewechselt
werden
1.2 Die Höhe der Zündflamme überprüfen.
Ist sie zu klein, muss sie entsprechend
justiert werden.
1.3 Die Verdrahtung zwischen dem
Thermoelement und dem Empfänger
überprüfen, und die Drähte nach Bedarf
auswechseln.
2. Die Batterien im Empfänger
auswechseln.
1. Die Batterien im Empfänger
auswechseln.
!Achtung Kurzschlüsse zwischen den
Batterien und Metallteilen des Geräts
sind zu vermeiden.
1. Den Knopf A auf dem Gasregelblock
auf On stellen (siehe Seite 16)
2. Die Flamme höher stellen mit der
Fernbedienung.
3. Den Vordruck überprüfen.
Je nach Bedarf den Energielieferanten
einschalten.
4. Den Gasregelblock auswechseln..
1. Die Drähte gut anschliessen.
2. Thermoelement reinigen.
3. Thermoelement richtig in die Flamme
anbringen.
4. Empfänger austauschen
