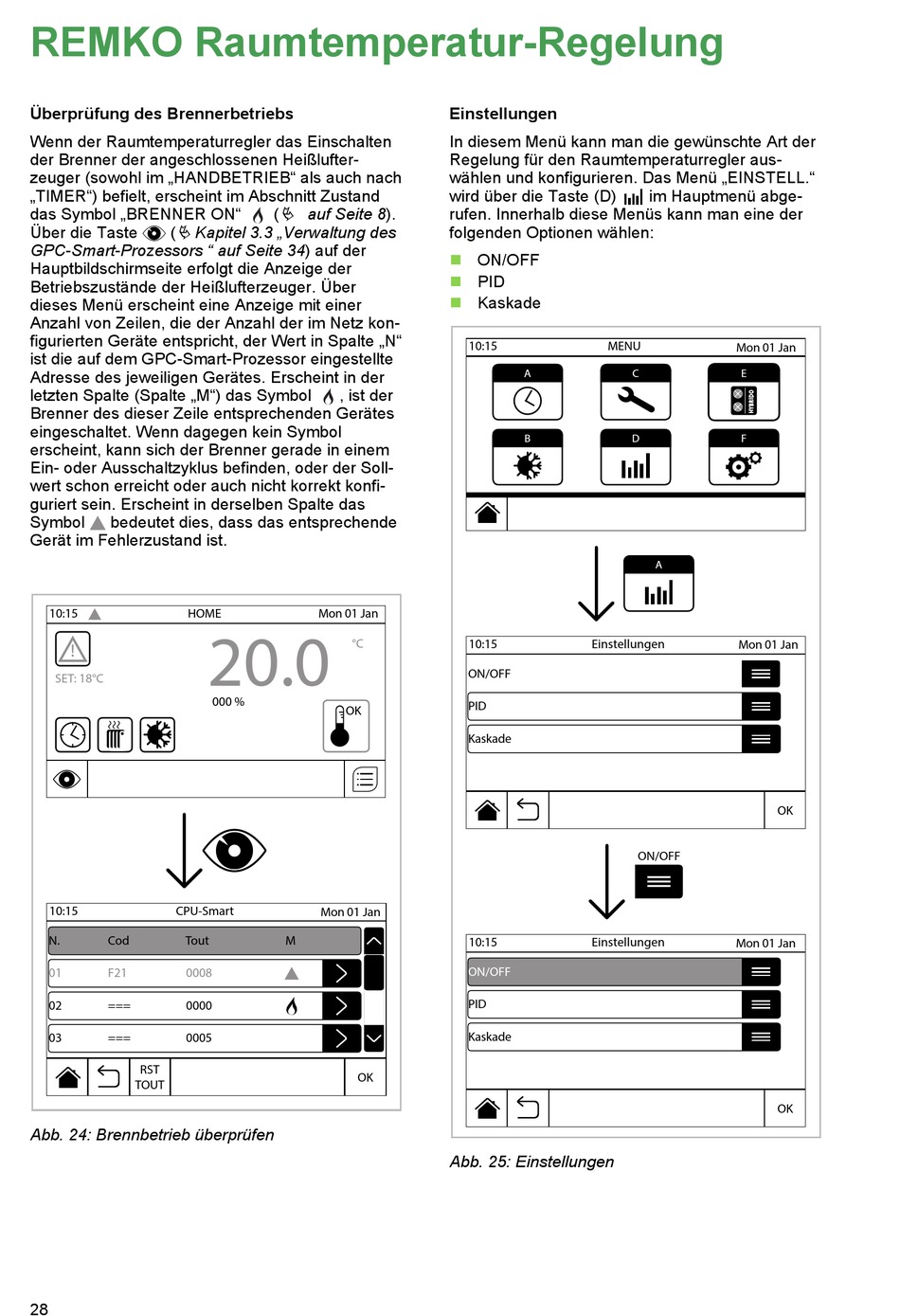

Überprüfung Des Brennerbetriebs - REMKO ATR Smart-Basic Bedienungsanleitung

REMKO Raumtemperatur-Regelung
Überprüfung des Brennerbetriebs
Wenn der Raumtemperaturregler das Einschalten
der Brenner der angeschlossenen Heißlufter-
zeuger (sowohl im „HANDBETRIEB" als auch nach
„TIMER") befielt, erscheint im Abschnitt Zustand
das Symbol „BRENNER ON"
Ä Kapitel 3.3 „Verwaltung des
Über die Taste (
GPC-Smart-Prozessors " auf Seite 34) auf der
Hauptbildschirmseite erfolgt die Anzeige der
Betriebszustände der Heißlufterzeuger. Über
dieses Menü erscheint eine Anzeige mit einer
Anzahl von Zeilen, die der Anzahl der im Netz kon-
figurierten Geräte entspricht, der Wert in Spalte „N"
ist die auf dem GPC-Smart-Prozessor eingestellte
Adresse des jeweiligen Gerätes. Erscheint in der
letzten Spalte (Spalte „M") das Symbol
Brenner des dieser Zeile entsprechenden Gerätes
eingeschaltet. Wenn dagegen kein Symbol
erscheint, kann sich der Brenner gerade in einem
Ein- oder Ausschaltzyklus befinden, oder der Soll-
wert schon erreicht oder auch nicht korrekt konfi-
guriert sein. Erscheint in derselben Spalte das
Symbol bedeutet dies, dass das entsprechende
Gerät im Fehlerzustand ist.
10:15 HOME
!
SET: 18°C
10:15 CPU-Smart
N. Cod Tout
01 F21 0008
02 === 0000
03 === 0005
RST
TOUT
Abb. 24: Brennbetrieb überprüfen
28
Ä auf Seite 8).
(
, ist der
Mon 01 Jan
20.0
°C
000 %
OK
Mon 01 Jan
M
OK
Einstellungen
In diesem Menü kann man die gewünschte Art der
Regelung für den Raumtemperaturregler aus-
wählen und konfigurieren. Das Menü „EINSTELL."
wird über die Taste (D)
rufen. Innerhalb diese Menüs kann man eine der
folgenden Optionen wählen:
ON/OFF
n
n PID
n Kaskade
10:15 MENU
A
B
10:15 Einstellungen
ON/OFF
PID
Kaskade
10:15 Einstellungen
ON/OFF
PID
Kaskade
Abb. 25: Einstellungen
im Hauptmenü abge-
Mon 01 Jan
C E
D F
A
Mon 01 Jan
OK
ON/OFF
Mon 01 Jan
OK
