REMKO Raumtemperatur-Regelung
PID
Wählt man „PID"-Regelung (über die entspre-
chende Taste
), schaltet der Raumtemperatur-
regler die Geräte mit derselben Logik wie im ON/
OFF-Betrieb ein und aus, jedoch erfolgt eine Leis-
tungsmodulation je nach gemessener Raumtem-
peratur, entsprechend der Logik des PID-Reglers
(proportional-integral-differential), wodurch eine
höher Energieeinsparung erzielt wird. Beim PID-
System wird über die eingestellten Parameter eine
prozentuale Leistung berechnet, die dem GPC-
Smart-Prozessor übermittelt wird; diese entspricht
der von den Brennern der Geräte abgegebenen
prozentualen Wärmeleistung.
10:15
MENU
A
B
10:15
Einstellungen
ON/OFF
PID
Kaskade
10:15
PID
KP
KI
KD
Ti
sec.

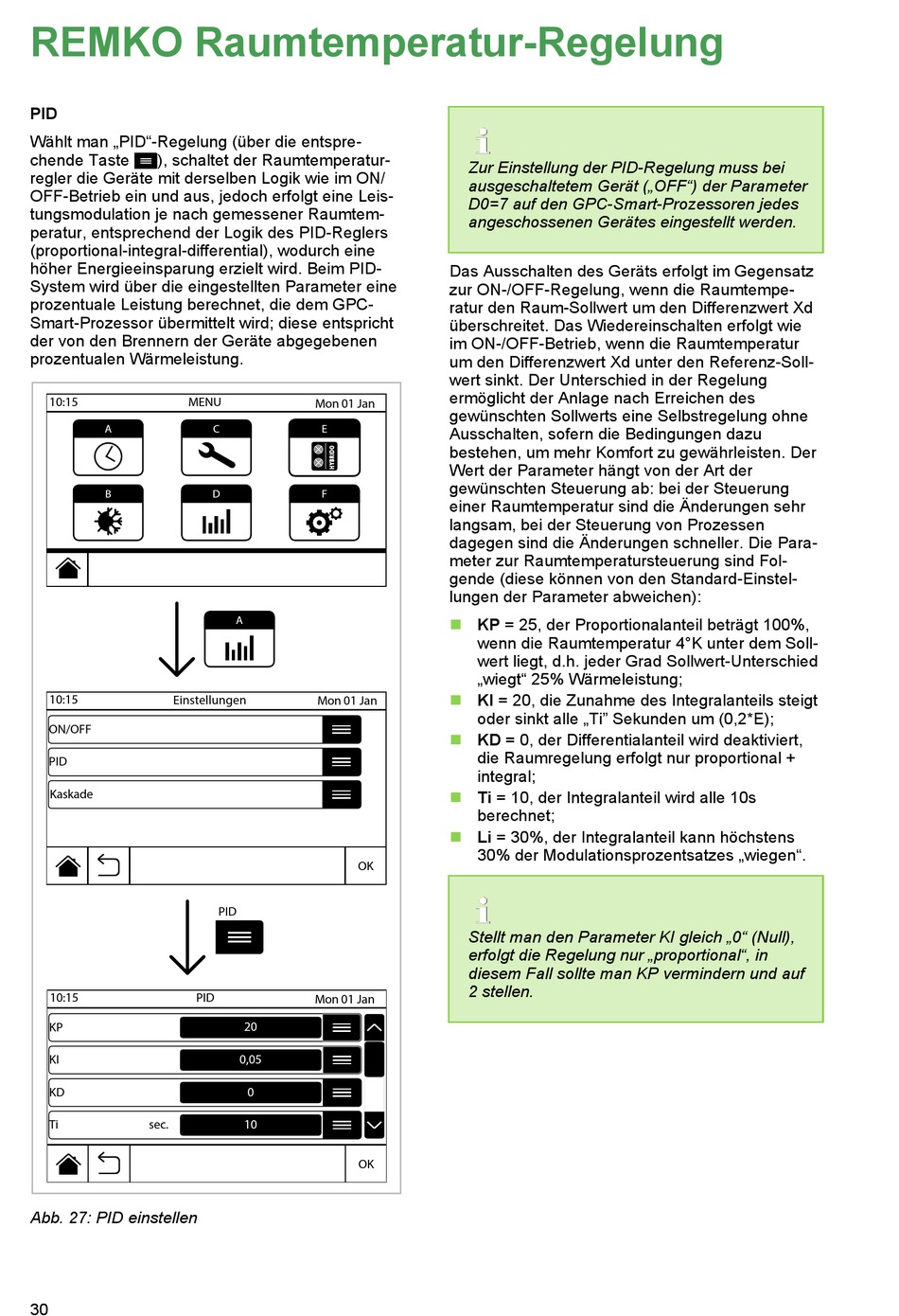

Abb. 27: PID einstellen
30
Mon 01 Jan
C
E
D
F
A
Mon 01 Jan
OK
PID
Mon 01 Jan
20
0,05
0
10
OK
Zur Einstellung der PID-Regelung muss bei
ausgeschaltetem Gerät („OFF") der Parameter
D0=7 auf den GPC-Smart-Prozessoren jedes
angeschossenen Gerätes eingestellt werden.
Das Ausschalten des Geräts erfolgt im Gegensatz
zur ON-/OFF-Regelung, wenn die Raumtempe-
ratur den Raum-Sollwert um den Differenzwert Xd
überschreitet. Das Wiedereinschalten erfolgt wie
im ON-/OFF-Betrieb, wenn die Raumtemperatur
um den Differenzwert Xd unter den Referenz-Soll-
wert sinkt. Der Unterschied in der Regelung
ermöglicht der Anlage nach Erreichen des
gewünschten Sollwerts eine Selbstregelung ohne
Ausschalten, sofern die Bedingungen dazu
bestehen, um mehr Komfort zu gewährleisten. Der
Wert der Parameter hängt von der Art der
gewünschten Steuerung ab: bei der Steuerung
einer Raumtemperatur sind die Änderungen sehr
langsam, bei der Steuerung von Prozessen
dagegen sind die Änderungen schneller. Die Para-
meter zur Raumtemperatursteuerung sind Fol-
gende (diese können von den Standard-Einstel-
lungen der Parameter abweichen):
n
KP = 25, der Proportionalanteil beträgt 100%,
wenn die Raumtemperatur 4°K unter dem Soll-
wert liegt, d.h. jeder Grad Sollwert-Unterschied
„wiegt" 25% Wärmeleistung;
n
KI = 20, die Zunahme des Integralanteils steigt
oder sinkt alle „Ti" Sekunden um (0,2*E);
n
KD = 0, der Differentialanteil wird deaktiviert,
die Raumregelung erfolgt nur proportional +
integral;
n
Ti = 10, der Integralanteil wird alle 10s
berechnet;
n
Li = 30%, der Integralanteil kann höchstens
30% der Modulationsprozentsatzes „wiegen".
Stellt man den Parameter KI gleich „0" (Null),
erfolgt die Regelung nur „proportional", in
diesem Fall sollte man KP vermindern und auf
2 stellen.
