7c
V
T
erglasung
ür
B
s
...
iTTe BeachTen
ie
In diesem Aufbauschritt sollten Sie mit 2-3 Personen arbeiten.
Beim Einsetzen der Verglasung bitte Schutzhandschuhe, Schutz-
brille, Sicherheitsschuhe und Kopfschutz tragen! Beachten Sie
die vorgegebene reihenfolge der Verglasung (7a-7b-7c). Bei den
Hohlkammerplatten ist die Außenseite mit einer folie und/oder
(3)
einer seitlichen Kennzeichnung versehen.
für 4 mm Glas wird die Glasdichtung 6090 benötigt. Bei Hohl-
kammerplattenverglasung wird diese nicht benötigt. Abstands-
halter 7406 – 7409 werden für Glas oder 16 mm Hohlkammer-
platten nicht benötigt.

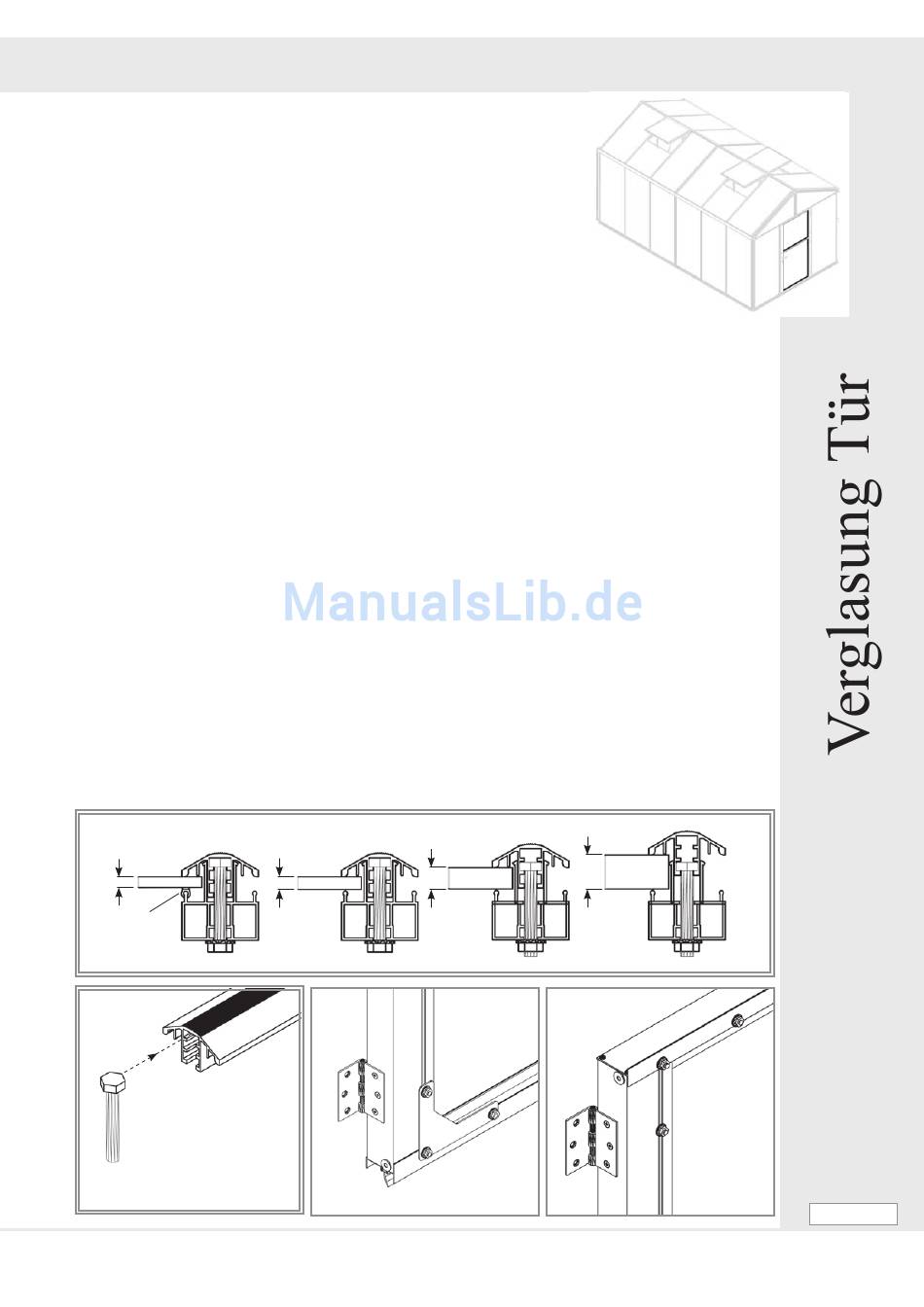

Wenn Sie sich für die Variante mit 4 mm ESG-Glas entschieden haben, drücken Sie die Glas-
dichtung 6090 auf die Aluminiumprofile (7c.2) und schneiden Sie sie auf Länge.
Durch Einführen der Schrauben 7058 in verschiedene Führungsschienen der Abdeckkappen
ist es möglich, die Türen mit 4 mm, 6 mm, 10 mm oder 16 mm starken Scheiben zu verglasen
(7c.2). Führen Sie die Schrauben 7058 in die Abdeckkappen, wie in (7c.3) gezeigt. Legen Sie
die Scheiben auf den Aluminium-Rahmen. Stecken Sie die Abdeckkappen auf und verschrau-
ben Sie sie lose mit den Schrauben 7053. Prüfen Sie, ob die Tür rechtwinklig ist, bevor sie
alle Schrauben anziehen. Bitte nicht zu fest anziehen.
7c.2
16mm
10mm
4mm
6mm
6090
7c.3
7c.4
7c.5
z.B. bei 6mm Verglasung:
Profi
710.01.1304
63
