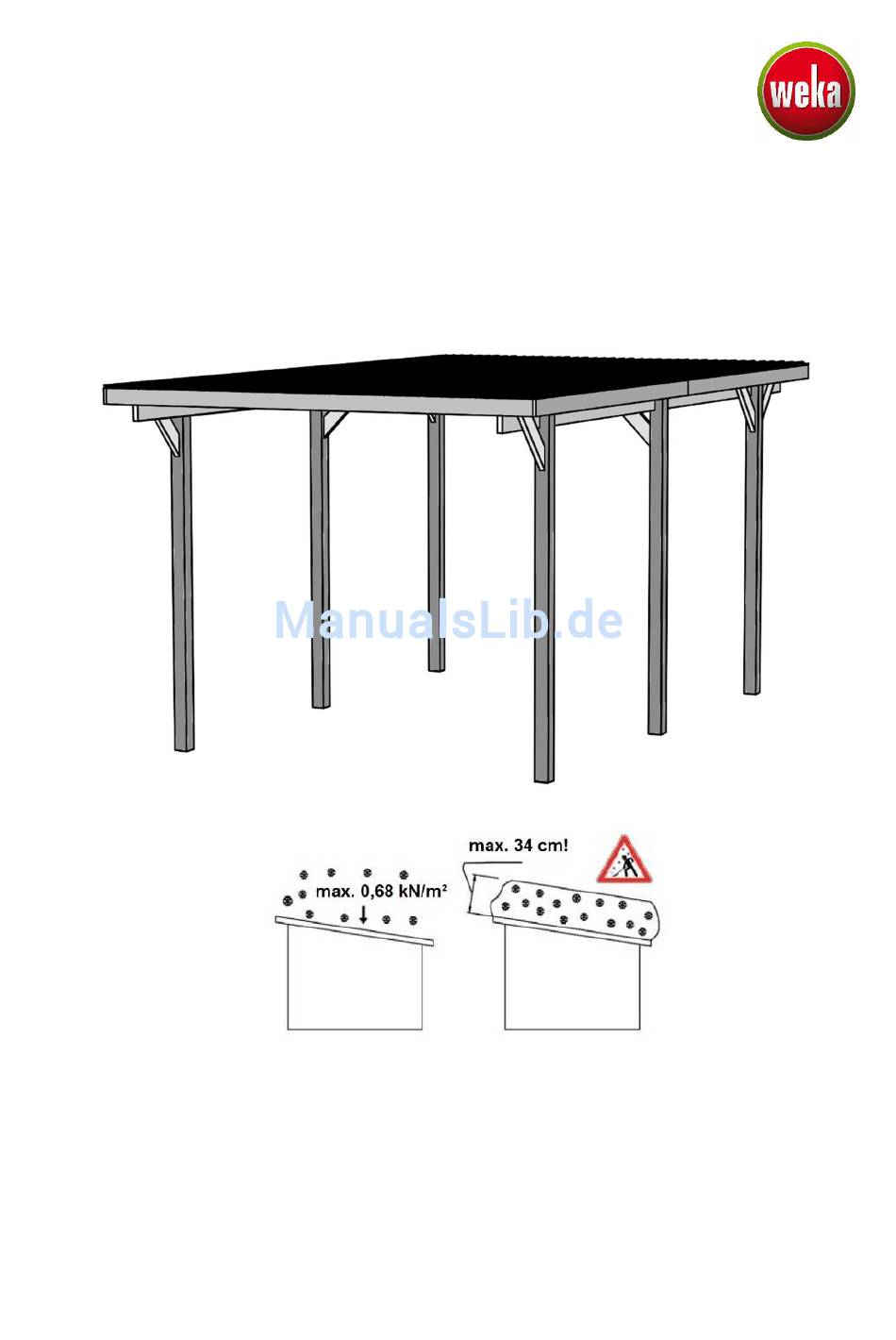

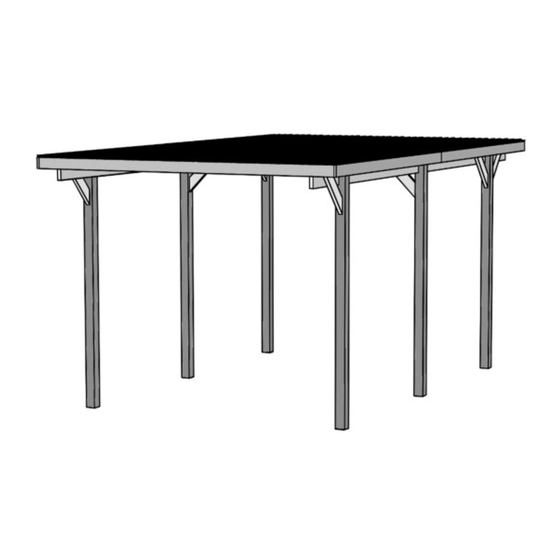

- Seite 1 Montage-, Bedienungs- und Wartungsanleitung Art.-Nr.: 606.3050.30.00 Stand 1811...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, danke, dass Sie sich für ein weka – Produkt entschieden haben. Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen zu vermeiden. WICHTIG: Prüfen Sie bitte sofort anhand der Packliste, ob das weka-Produkt vollständig und unbeschädigt bei Ihnen angekommen ist.
- Seite 3 Holzschutzmaßnahmen sind vom Kunden in eigener Verantwortlichkeit durchzuführen. Ohne vorschriftsmäßigen Holzschutz kann keine Gewährleistung übernommen werden. Bitte beachten Sie auch die diesbezüglichen Bestimmungen in unseren Garantieerklärungen. Wenn Sie die Montage durch ein weka-Montageteam vereinbaren, müssen die erforderlichen Anstricharbeiten vor Beginn der Montage beendet sein. Techn. Änderungen vorbehalten! Alle Maßangaben sind ca.
- Seite 4 V=1,77kN/m. Das Montagematerial für die Befestigung sämtlicher Holzbauteile an der Hauswand ist nicht im Lieferumfang enthalten. Das müssen Sie während des Aufbaus beachten! Für die Montage des weka - Produktes sind mindestens 2 Personen erforderlich. Alle Schraubverbindungen sind vorzubohren, um Beschädigungen an den Holzteilen zu vermeiden! Folgendes Zeichen macht Sie während der...
- Seite 5 Sie erst durch eine zweite Schicht (Lage), die Sie nach Ihren Vorstellungen (z.B. Dachpappe oder Schindeln) gemäß den aktuell geltenden Verlegeregeln aufbringen müssen. Anderenfalls ist mit Schäden an Ihrem weka-Produkt zu rechnen. Hinweis Die Verschraubungen müssen in regelmäßigen Abständen überprüft und nachgezogen werden.
- Seite 6 Abkürzungen / Symbole: 50 (60) - Die in Klammern gesetzten Maße bezeichnen die Fundamentabmessungen (in cm) bei 3- seitig geschlossenem Carport unter Verwendung von Wänden oder Abstellräumen aus weka- Zubehörsätzen. RW - Rückwand FW - Frontwand - Einfahrt - nicht im Lieferumfang enthalten! Garantiebestimmungen der weka Holzbau GmbH Wir gewähren Ihnen zu nachfolgenden Konditionen –...
- Seite 7 Montagebedingungen für weka - Montageteam Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka Holzbau GmbH für Sie wie folgt tätig: Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen.
- Seite 8 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 9 Abmessung Bild Stück [mm] G606.01.0008 90 / 90 / 2230 G606.01.0009 32 / 100 / 2550 G606.01.0011 32 / 100 / 500 G606.01.0010 32 / 100 / 2960 G606.01.0004 20 / 100 / 2500 K109.1126.4001 1030 x 2600 K005.1008.0001 M 8 x 100...
- Seite 10 Abmessung Bild Stück [mm] K005.1008.0001 K020.8400.0001 30 / 30 / 30 K002.4050.0001 5,0 x 40 K002.2050.0001 5,0 x 20 K001.1050.0001 5,0 x 100 K001.6040.0001 4,0 x 60 K001.4040.0001 4,0 x 40 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 11 Abmessung Bild Stück [mm] K012.4545.0004 4,5 x 45 K014.1810.0001 40 / 20 / 16 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 12 GRUNDRISS: ANSICHTEN: SCHNITTE: A – A B - B Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 13 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 14 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 15 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 16 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 17 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 18 a = a Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
- Seite 19 Holzbau GmbH, Johannesstr. 16 D-17034 Neubrandenburg Tel.: 0395 42908-0 Fax: 0395 42908-83 Info@weka-Holzbau.com EMail: MA Art.-Nr.: 800.0286.08.67 Techn. Änderungen vorbehalten! Alle Maßangaben sind ca. Maße. Copyright HRB 3662...
