u
T
nTere
ür
B
s
iTTe BeachTen
ie

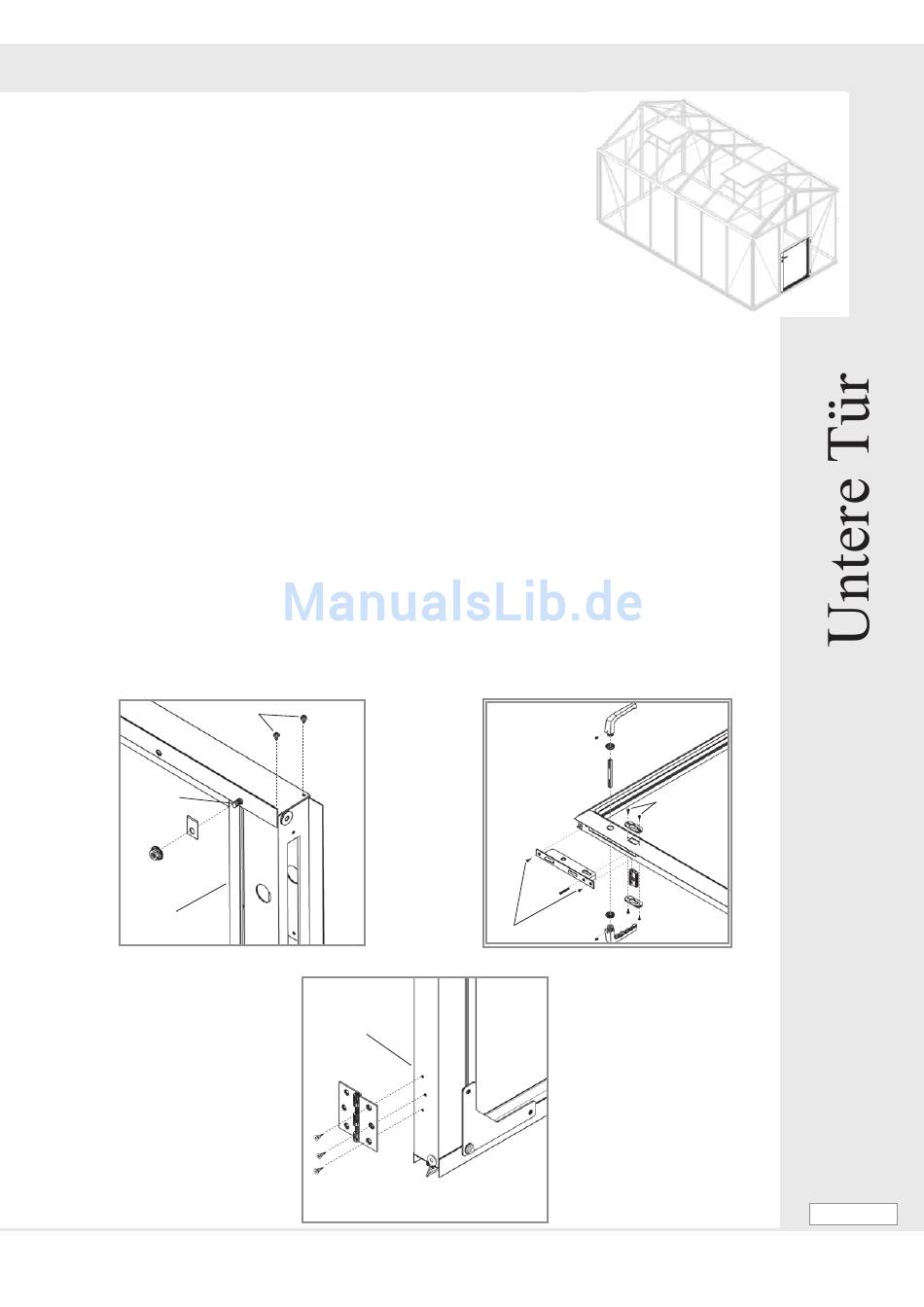

Die Verglasung der Türelemente erfolgt zu einem späteren Zeit-
punkt (Schritt 7c).
Führen Sie in die Profile 7015 und 7216 je 2 Leerschrauben 7052 und Muttern 7053 ein, wie
in 6b gezeigt. Um die vertikalen und horizontalen Profile miteinander zu verbinden, fügen
Sie die Quermutterbolzen 7055 in die Profile 7022 ein und schieben Sie die Schrauben 7054
durch die Seitenprofile (6b.1)(6b.2). Führen Sie 2 zusätzliche Schrauben 7052 in den Schrau-
benkanal beider Seitenprofile 7015 und 7216 ein (5b.2)(6b.4)(6b.5). Montieren Sie das untere
Abdeckprofil 7025 mit den Schrauben, Türstützen 7114 und 4 Schrauben 1006 (6b.2).
Ziehen Sie die Türdichtung 7083 in das untere Abdeckprofil 7025 ein (6b.3). Montieren Sie
das obere Abdeckprofil 7023 mit den Schrauben 7052 und 4 Schrauben 1006. Zusätzlich
verbinden Sie die Türriegelplatte 7086 mit dem Seitenprofil 7216 und dem Abdeckprofil 7023
und fixieren es mit den Schrauben 7053 (6b.5). Montieren Sie das Schloss 7100 bis 7108 mit
den Schrauben 7088 (6b.6) Schrauben Sie die Scharniere 7066 mit den Schrauben 7088 an
das Seitenprofil 7015 (6b.7).
1006
7023
7052
7086
7053
7216
710.01.1304
...
6b.5
6b.7
7015
7066
3
7088
X
6b
6b.6
7108
7106
7107
7100
7102
7106
7088
7108
(3)
7104
7088
7103
7101
7103
7088
7104
Profi
53
