iTTe BeachTen
ie
In diesem Aufbauschritt sollten Sie mit 2 oder 3 Personen
arbeiten. Alle Muttern nur leicht anziehen. Diese müssen
wieder gelöst werden um weitere Profile zu montieren.
Die Detailzeichnungen sind von Innen gesehen.
"Leerschraube" = Schraube und Mutter für die spätere Befestigung
von Teilen, vorerst ohne sichtbare Funktion.

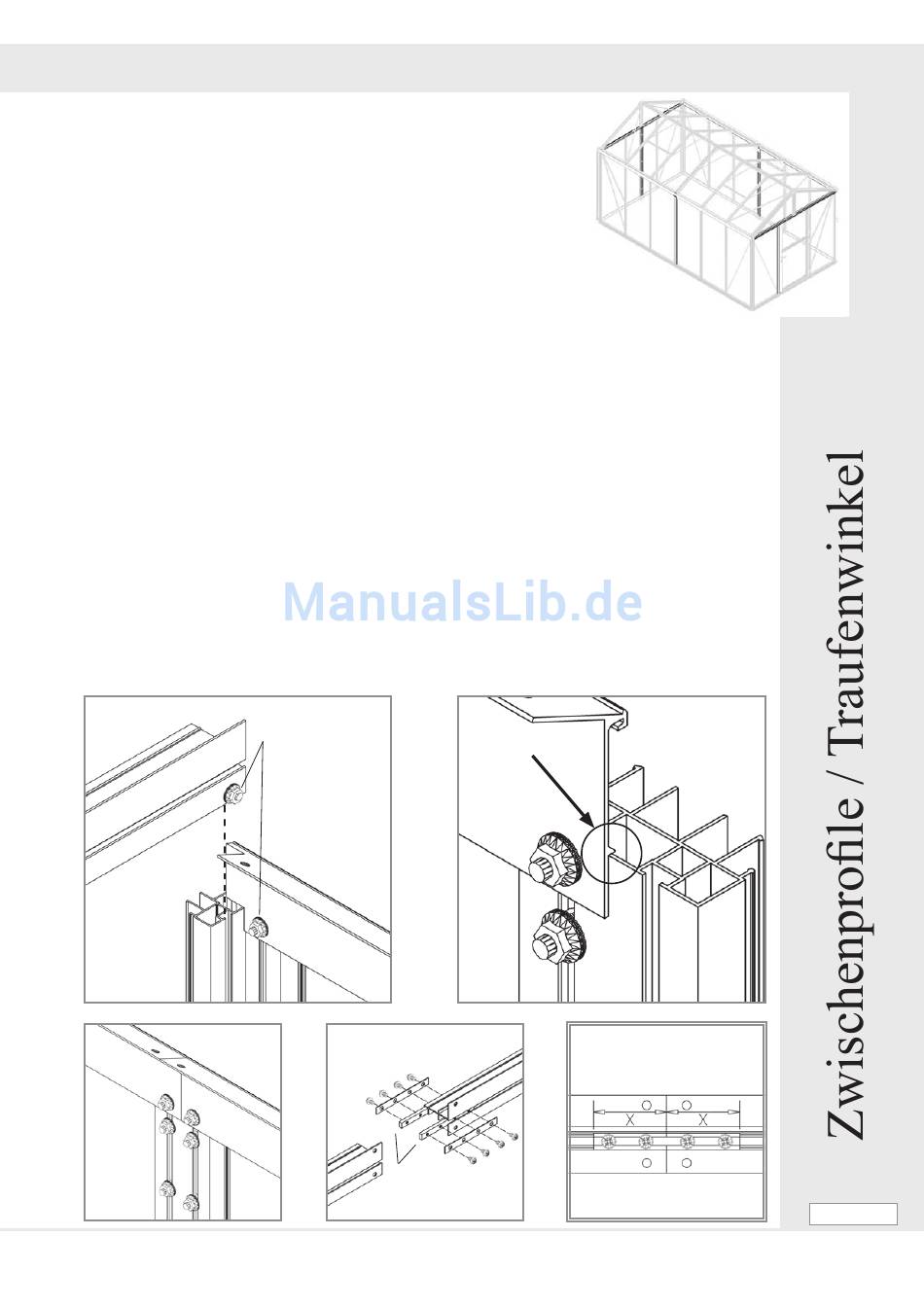

Nehmen Sie 2 Zwischenprofile 7006 und führen Sie in jeden Schraubenkanal 2 Leerschrauben
7052 ein und fixieren diese mit je einer Mutter 7053 (2.9.). Hiermit werden später die Knoten-
bleche 7063 der Seitenwände befestigt. Nehmen Sie die Profile 7006 und montieren Sie diese
mit den Schrauben 7052 und Muttern 7053 am Bodenrahmen (2.2). Verbinden Sie die Zwi-
schenprofile 7006 und die Eckpfosten 7236 mit den Traufenwinkeln (Tabelle 2.1) (Abb. 2.6-
2.9). Beachten Sie, dass die Traufenwinkel in den Eckpfosten gedrückt 7236 (2.6) gedrückt
werden und dass die Montagekante richtig sitzt (2.8). Jetzt können die Horizontalprofile 7010
und 7011 gem. Abb. 2.10 vormontiert werden. Bereiten Sie die Profile so vor, dass diese mit
je 2 Profilverbindern 7061 sowie 7064 mit den Schrauben 7080 außen und innen verbunden
werden. Kontrollieren Sie am Ende, ob die Verbinder mittig angeordnet sind. (2.11). und zie-
hen Sie alle Schrauben 7080 an. Anschließend montieren Sie die so vorbereiteten Profile 7010
/ 7011 an der Front und Rückwand mit den Schrauben 7052 und Muttern 7053 an den Eckpfo-
sten 7236 (2.6)(2.7).Montieren Sie die Zwischenprofile 7006 an der Rückwand und 7014 und
7045 an der Vorderseite, wobei Sie in die Schraubenkanäle Schrauben 7052 einführen und
dann mit den Horizontalprofilen 7010/7011 mit den Schrauben 7053 montieren (2.2 – 2.5).
