iTTe BeachTen
ie
Die Verglasung der Türelemente erfolgt zu einem späteren Zeit-
punkt in Schritt 7 c.

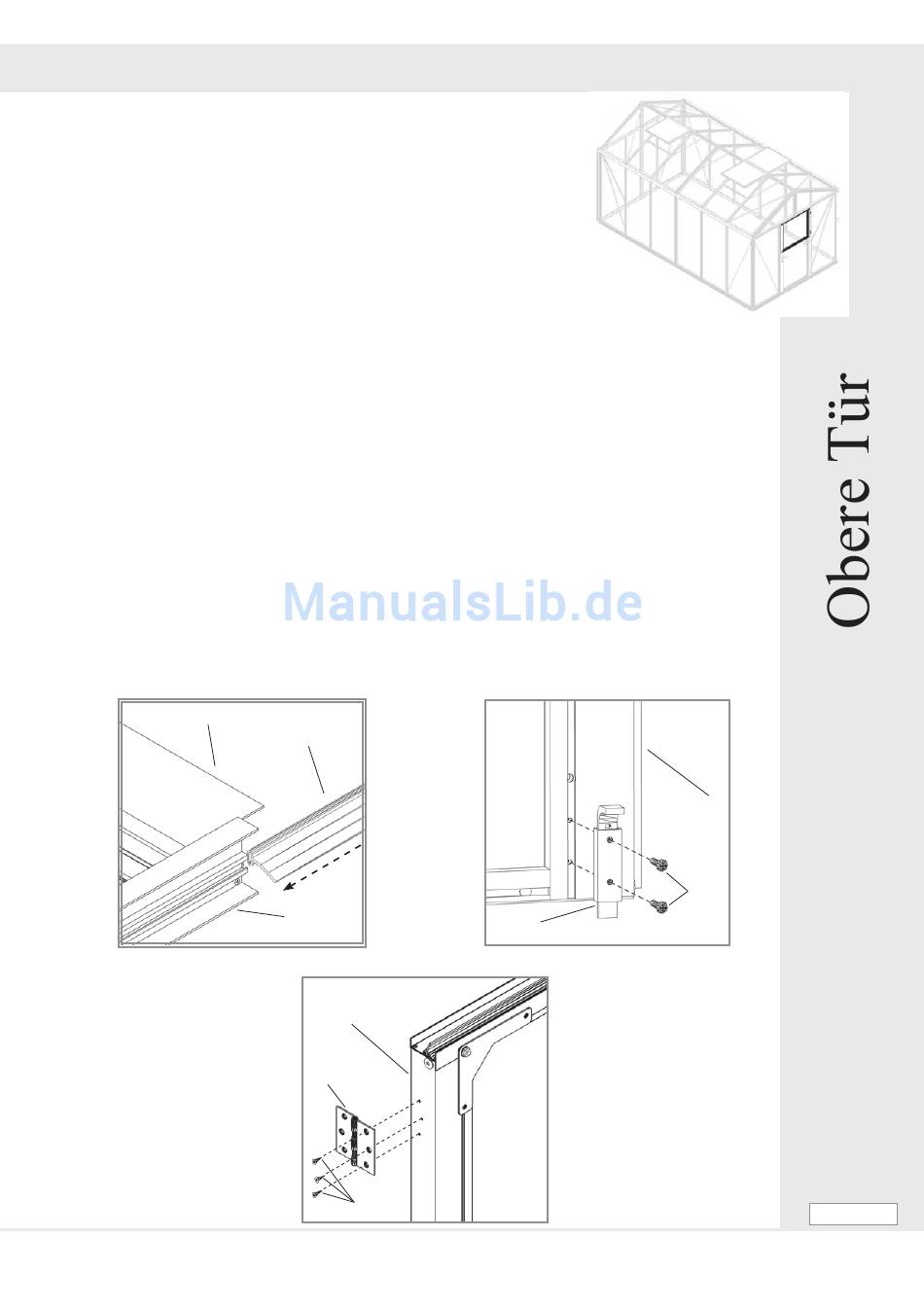

Führen Sie in die Profile 7017 und 7018 je eine Leerschraube 7052 und Mutter 7053 ein
wie in Abb. 6 gezeigt. Um die vertikalen und horizontalen Profile miteinander zu verbinden,
fügen Sie Quermutterbolzen 7055 in die Profile 7022 und schieben Sie die Schrauben 7054
durch die Seitenprofile (6a.1) (6a.2). Beachten Sie die Löcher zur Befestigung des Türriegels
7085. Befestigen Sie die Abdeckprofile 7024 unten (6a.2) und 7025 oben mit 6 Schrauben
1006 (6a.3). Schieben Sie eine zusätzliche Schraube 7052 in den Schraubenkanal beider
Seitenprofile 7017 und 7018. Montieren Sie das obere Abdeckprofil 7025 mit den Schrauben,
Türstützen 7114 und 4 Schrauben 1006 (6a.4). Ziehen Sie die Türdichtung 7083 in das obere
Abdeckprofil 7025 (6a.5). Schrauben Sie den Türriegel 7085 mit den Schrauben 7087 an das
vertikale Türprofil 7018 (6a.6) und die Scharniere 7066 mit den Schrauben 7088 an das verti-
kale Türprofil 7017 (6a.7).
6a.5
7018
710.01.1304
...
7083
7025
6a.7
7017
7066
7088
6a
7085
(3)
6a.6
7018
7087
