5
f
ensTer
B
s
...
iTTe BeachTen
ie
Bei der Montage des fensters muss vor der Montage des Schar-
nierprofils 7244 die Verglasung eingesetzt werden.
(3)

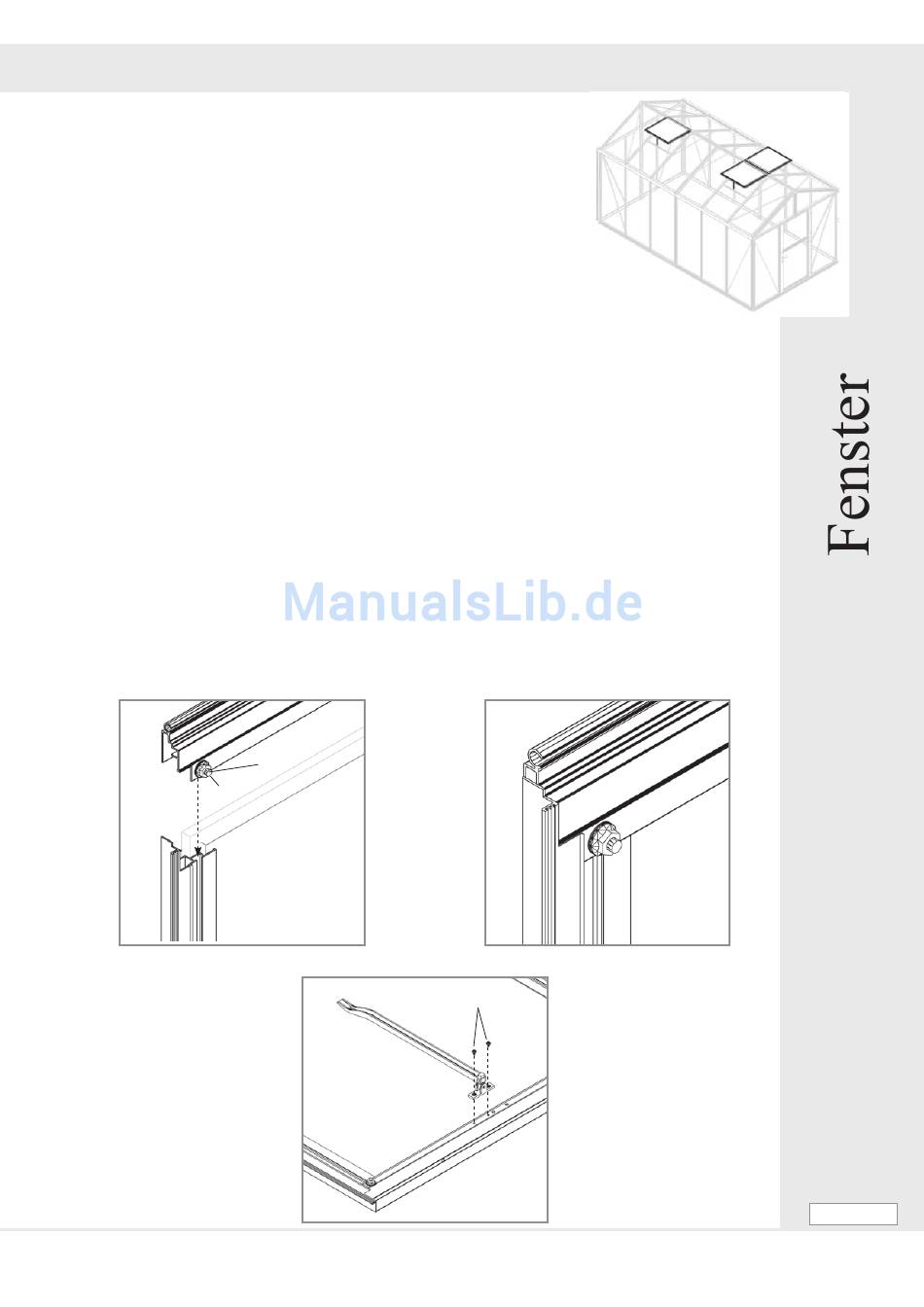

Verbinden Sie zunächst die Profile 7293 und 7247 mit der Schraube 7052 und der Mutter
7053 wie in Abb.5 (5.2)(5.3). Führen Sie dann die Verglasung gemäß Tabelle 5.1 in die Profile
ein (5.4).
Bereiten Sie das Profil 7244 vor, indem Sie je 2 Schrauben 7052 und Muttern 7053 lose an
beiden Enden befestigen (5.5). Führen Sie die losen Mutternknöpfe 7052 in die Profile 7247
und 7248 ein, um den Rahmen 7244 zu verschließen (5.5-5.6). Achten Sie auf die rechtwink-
lige Montage des Fensters bevor Sie alle Schrauben festziehen. Bitte die Schrauben nicht zu
fest ziehen. Abschließend montieren Sie den Fensteraufsteller 7090 mit den Schrauben 1006
an dem unteren Fensterprofil 7293 (5.7).
5.5
5.6
7244
7052
7053
D
D
7247
5.7
1006
7090
7293
Profi
710.01.1304
49
