3
Z
wischenprofile
B
s
...
iTTe BeachTen
ie
In diesem Aufbauschritt werden die Diagonalstreben 7069 und
7269 montiert. Zuvor erstellte Verbindungen müssen wieder ge-
löst werden. Hierbei kann es vorkommen, dass Streben zu kurz
oder zu lang erscheinen. Durch leichtes Verschieben über die
Diagonale des Hauses wird das Haus ausgerichtet bis die Diago-
nalstreben passen.
(3)
Nehmen Sie die folgende Anzahl an Zwischenprofilen 7005: Modell 1 – 4, Modell 2 – 6,
Modell 3 – 8, Modell 4 – 10, Modell 5 – 12 und führen Sie in den Schraubenkanal 2 Leer-
schrauben 7052 ein und fixieren diese lose mit je einer Mutter 7053.Hiermit werden später
die Knotenbleche 7063 der Seitenwände befestigt. Montieren Sie die so vorbereiteten Profile
7005 an den Seitenwänden gem. Abb. 3. Führen Sie Leerschrauben in die Schraubenkanäle
der Zwischenprofile 7005 und 7006 ein und befestigen Sie lose die Knotenbleche 7063 (3.1,
3.2, 3.4, 3.5). Die genaue Position (Höhe) der Knotenbleche wird erst später festgelegt, wenn
das Dach montiert ist.
An der Rückwand montieren Sie die restlichen Zwischenprofile 7005 gemäß Abb. 3. Mon-
tieren Sie die Diagonalstreben 7069 und 7269 (3.3) (3.6). Hierbei kann es vorkommen, dass
Streben zu kurz oder zu lang erscheinen. Durch leichtes Verschieben über die Diagonale des
Hauses wird das Haus ausgerichtet bis die Diagonalstreben passen. Montieren Sie nun die
Firststützen 7219 (3.7) (3.8) und führen je eine Leerschraube 7052 mit Mutter 7053 in jeden
Schraubenkanal 7219 (3.7)(4a.3).

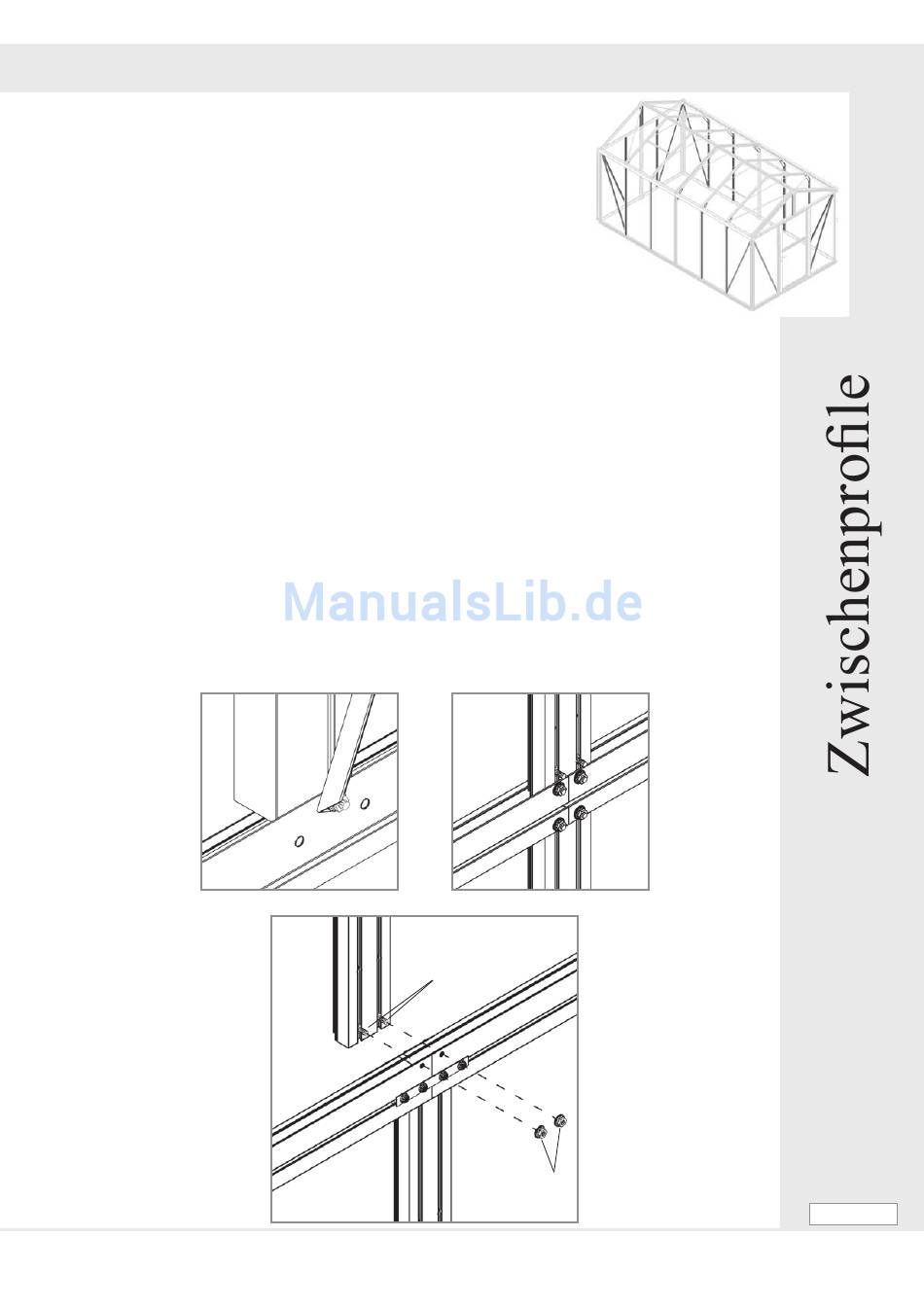

3.6
3.7
7069
7219
7014
3.8
7052
7219
7053
Profi
710.01.1304
43
