In diesem Aufbauschritt sollten Sie mit 2 oder 3 Personen arbei-
ten. Sie benötigen eine, besser zwei Leitern.
Einige Muttern 7053 müssen wieder gelöst werden um weitere
Profile zu montieren.
Bereiten Sie den First mit den Firstprofilen (Tabelle 4a.1) für die Endmontage vor. Schieben
Sie die Kunststoffbürstendichtungen 7257, 7258 oder 7259, wie in der Abbildung gezeigt, in
die Kanäle auf beiden Seiten des Firsts. Verbinden Sie die Firstprofile mit den Firstverbindern
7061/7064/7080 und 7065/7081 (4a.2). Legen Sie den montierten First zur Seite. Führen Sie
in die Profile 7237 und 7238 je 2 Leerschrauben 7052 in den Schraubenkanal, der in Richtung
Dachfläche zeigt und fixieren diese je mit einer Mutter 7053 (4a.3). Diese werden später zur
Montage der Knotenbleche 7062 benötigt. Legen Sie die Profile 7237 und 7238 auf die First-
stütze 7219 (4a.3)(4a.4) und verschrauben Sie das Profil zuerst an der Traufe mit den Schrau-
ben 7052 und Muttern 7053.
Jetzt verbinden Sie das vorbereitete Firstprofil mit den Giebelprofilen 7237 und 7238 (4a.5).
Montieren Sie jetzt die Knotenbleche 7062 mit den vorbereiteten Leerschrauben in 7219,
7237 und 7238 (4a.6). Anschließend montieren Sie die Diagonalstreben. 7295 zwischen First
(4a.6) und Traufenwinkel (4a.8). Bereiten Sie jetzt die Dachzwischenprofile 7256 vor, indem
Sie je 4 Leerschrauben 7053 mit je einer Mutter 7052 in jedem Schraubenkanal fixieren und
montieren diese zwischen First und Traufe (4). Bauen Sie die Dachzwischenprofile 7256 so
ein, dass sich das kleine Loch auf der Oberseite am Traufenprofil befindet. Anschließend mon-
tieren Sie die Knotenbleche 7062 am First (4a.7) und 7063 an der Traufe (4a.8).

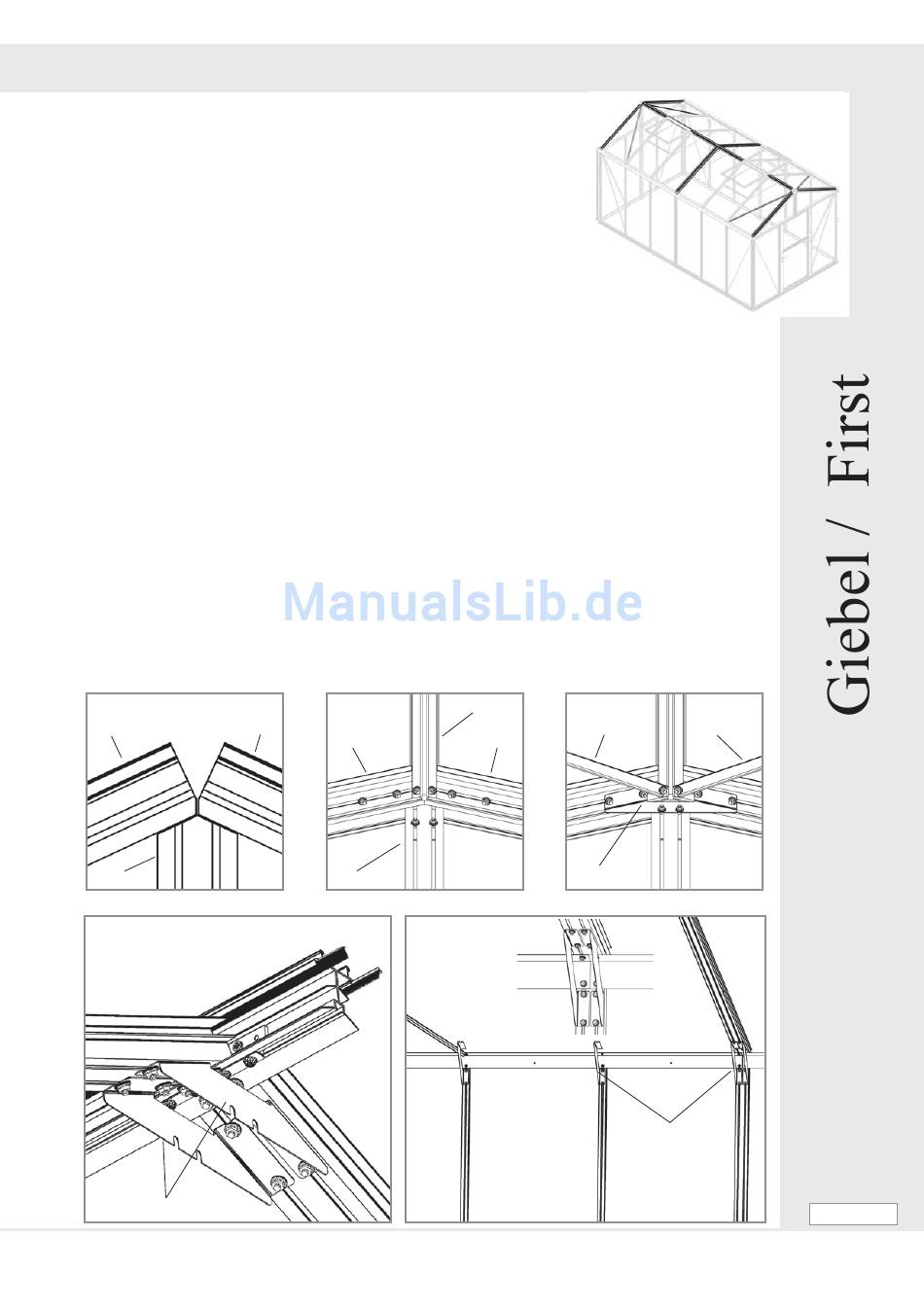

4a.4
