Montage-, Bedienungs- und Wartungsanleitung
800.0286.20.02
800.0286.16.47
Gartenhaus
Serie: 225.3021
Serie: 225.3024
Serie: 225.3030
Stand: 1827

Werbung

loading

Verwandte Anleitungen für Weka 225.3024-SERIES

Inhaltszusammenfassung für Weka 225.3024-SERIES

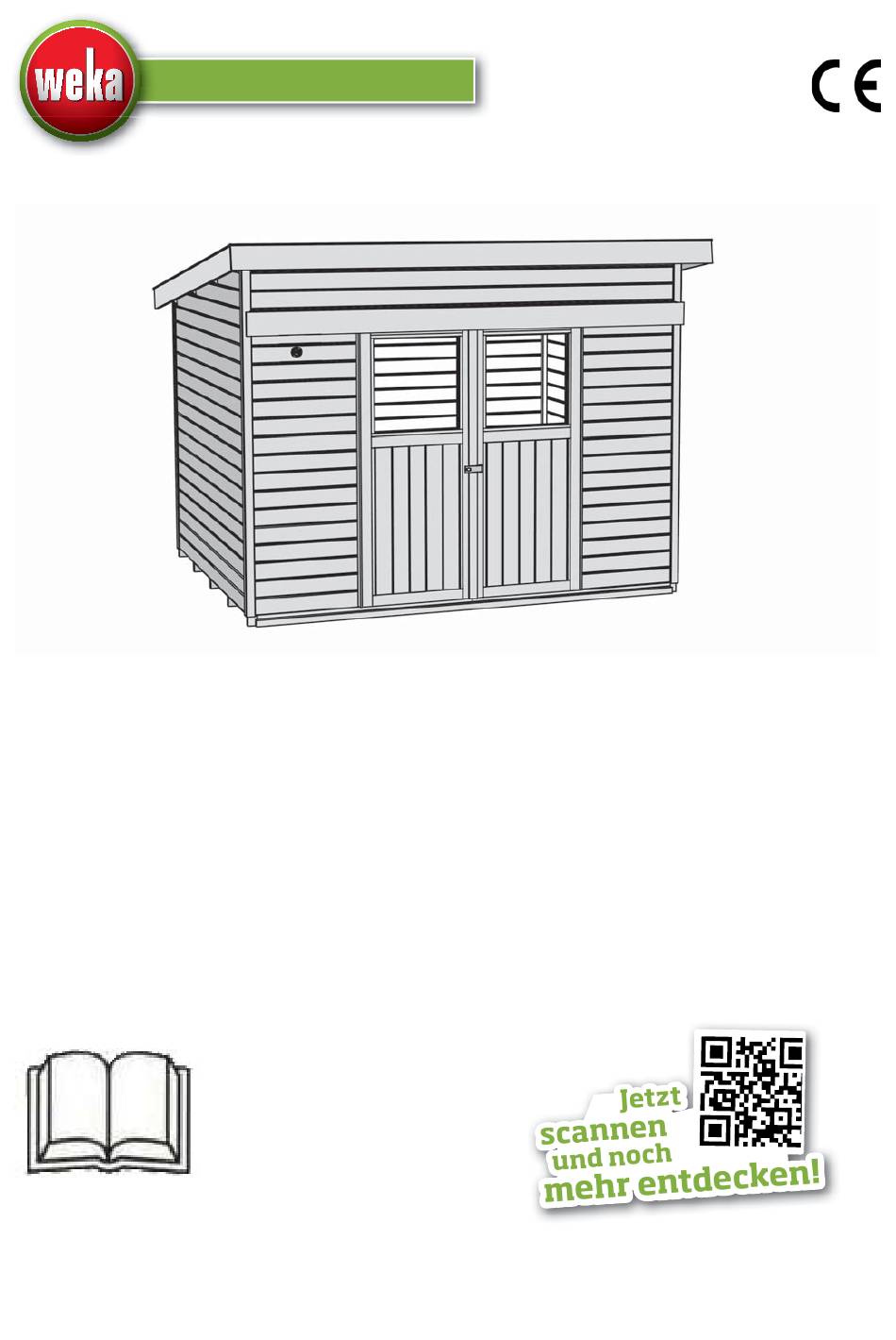

  • Seite 1 Gartenhaus Serie: 225.3021 Serie: 225.3024 Serie: 225.3030 Montage-, Bedienungs- und Wartungsanleitung 800.0286.20.02 800.0286.16.47 Stand: 1827...
  • Seite 2 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 R002.0650.2950 40/60/2950 R002.0660.2950 40/40/2950 R002.0091.2050 R002.0091.2350 R002.0091.2950 15,5/96/2050 15,5/96/2350 15,5/96/2950 R002.0091.2462 R002.0091.2770 R002.0091.3344 15,5/96/2462 15,5/96/2770 15,5/96/3344 R002.0400.2040 R010.0400.2040 11/58/2040 R002.0400.2300 R010.0400.2300 11/58/2300 G122.01.0003 15/21/1805 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 3 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 R002.0530.2300 15/45/2300 R002.0530.1825 R010.0530.1825 15/45/1825 R002.0425.1810 18,5/70/1810 R002.0560.3230 R010.0560.3230 18,5/146/3230 R002.0560.2750 R010.0560.2750 R002.0560.2840 18,5/146/2750 R010.0560.2840 18,5/146/2840 R002.0560.3400 18,5/146/3400 R010.0560.3400 R002.0196.2000 R002.0196.2100 34/34/2000 34/34/2100 R002.0196.2462 34/34/2462 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 4 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 G651.01.0028 40/60/2860 G330.06.0007 45/100/120 R002.0350.2908 45/146/2908 750 x 1800 21/347/2050 21/347/2350 21/347/2950 R002.0015.0720 21/121/720 R002.0015.2050 R002.0015.2350 R002.0015.2950 21/121/2050 21/121/2350 21/121/2950 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 5 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 R002.0015.2950 21/121/2950 G105.01.0006 28/60/300 K135.1001.0001 1420 lang K135.1001.0002 1420 lang K135.1001.0003 K135.1001.0004 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 6 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 K135.1001.0005 K135.1001.0006 10m² 15m² 15m² Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 7 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 K001.8050.0004 5,0 x 80 K001.6040.0004 4,0 x 60 K001.4040.0004 4,0 x 40 K001.3535.0004 3,5 x 35 K001.3035.0004 3,5 x 30 K001.2535.0001 3,5 x 25 K002.1625.0001 2,5 x 16 Technische Änderungen vorbehalten! ©...
  • Seite 8 Anzahl ( Stück) Abmessung Bild ( mm ) 225.3021 225.3024 225.3030 K010.5022.0001 2,2 x 55 K010.3016.0001 1,6 x 30 K011.1620.0001 2,0 x 16 K065.9000.0001 40 x 40 K100.1010.0001 ø65 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 9 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 10 Art.-Nr.: 225.3021 = 90° Art.-Nr.: 225.3024 = 90° Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 11 Art.-Nr.: 225.3030 = 90° 5,0 x 80 6x M1 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 12 4,0 x 40 4x M3 4x M3 4x M3 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 13 2,2 x 55 2x M8 2x M8 2x M8 2x M8 2x M8 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 14 4,0 x 40 = 90° 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 Die oberen Wandbohlen werden nur vorübergehend als Montagehilfe befestigt ( Abb.5), später wieder abgenommen und an anderer Stelle montiert. (Abb.8) Abb.: 225.3024. Technische Änderungen vorbehalten! ©...
  • Seite 15 4,0 x 60 4,0 x 40 -140 225.3021 -140 225.3024 225.3030 -595 2x M2 2x M3 2x M2 2x M3 14 -595 14 -595 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 16 4,0 x 40 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 4,0 x 40 2x M3 2x M3 2x M3 2x M3 2x M3 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 17 4,0 x 40 2x M3 2x M3 2x M3 2x M3 2x M3 2x M3 Abb.: 225.3024. 4,0 x 60 4,0 x 40 6x M3 6x M3 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 18 -140 225.3024 -140 225.3030 225.3024 225.3030 Abb.: 225.3024. 3,5 x 25 12.1 12.2 8x M6 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 19 3,5 x 25 4,0 x 60 13.1 14x M4 14x M4 13.2 10x M2 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 20 3,5 x 35 5x M4 5x M4 5x M4 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 21 3,5 x 35 3,5 x 30 8x M5 8x M5 17x M4 8x M5 8x M5 8x M5 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 22 3,5 x 35 10x M4 5x M4 5x M4 Abb.: 225.3024. 4,0 x 60 4,0 x 40 4x 16 225.3021 5x M2 5x 16 225.3024 225.3030 5x M3 5x M2 4x 16 225.3021 5x M3 5x 16 225.3024 225.3030 Abb.: 225.3024. Technische Änderungen vorbehalten! ©...
  • Seite 23 4,0 x 60 4,0 x 40 18.1 2x M3 225.3021 -140 225.3021 -140 225.3024 3x 140 225.3030 225.3024 3x 140 225.3030 2x M3 Abb.: 225.3024. 18.2 225.3021 2x M2 225.3024 225.3030 2x M2 Abb.: 225.3024. 225.3021 -140 2x M2 18.3 2x M3 225.3024 23 +2x M2...
  • Seite 24 3,5 x 35 19x M4 19x M4 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 25 2,2 x 55 2x M8 2x M8 2x M8 2x M8 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 26 3,5 x 30 2,0 x 16 15x M5 15x M5 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 27 4,0 x 40 22.1 20x M3 20x M3 22.2 16x M3 Abb.: 225.3024. Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 28 3,5 x 25 2,5 x 16 ø65 10x M6 10x M6 10x M6 2x M7 4,0 x 40 16x M3 16x M3 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 29 4,0 x 40 5x M3 5x M3 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 30 Abb.: 225.3024. Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 31 4,0 x 40 27.1 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 32 27.2 4,0 x 40 8x M3 8x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 33 1,6 x 30 3,5 x 25 7x M6 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 34 4,0 x 40 8x M3 2x M3 2x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 35 Technische Änderungen vorbehalten! © Copyright HRB 3662...
  • Seite 36 Kennen Kennen Sie schon die WEKA- Sie schon die WEKA- Wellnesswelt? Wellnesswelt? www.weka-holzbau.com www.weka-holzbau.com WEKA Holzbau GmbH WEKA Holzbau GmbH Johannesstr. 16, 17036 Neubrandenburg Johannesstr. 16, 17036 Neubrandenburg Tel.: +49 (0)395 42908-0 Tel.: +49 (0)395 42908-0 Fax: +49 (0)395 42908-83 Fax: +49 (0)395 42908-83 Mail: info@weka-holzbau.com...
