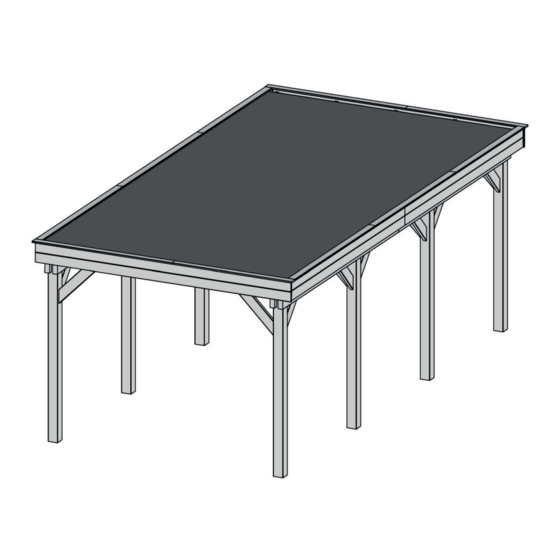

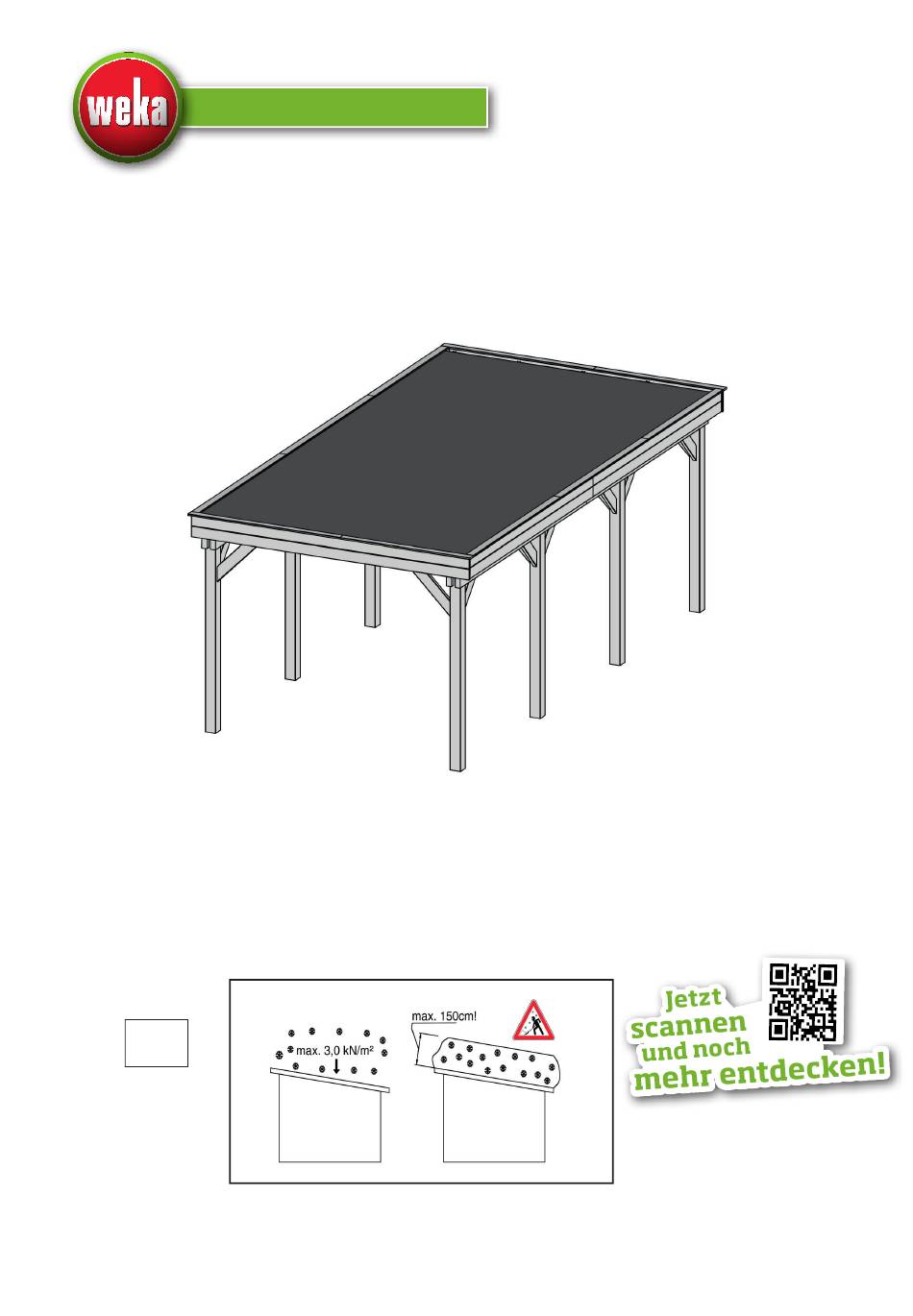

- Seite 1 PREMIUM-CARPORT SN 3,0 kN/m Art.-Nr.: 609.3260.50.00 Montage-, Bedienungs- und Wartungsanleitung T2-20.41 Stand: 2001...
- Seite 2 Auswahl des Untergrundes Der Boden unter dem Carport oder der Terrassenüberdachung soll eben, horizontal und gewachsen sein. Befindet sich Ihr weka - Produkt in der Nähe von Hanglagen und Unterkellerungen, konsultieren Sie bitte einen örtlichen Baufachmann. Es besteht sonst eventuell Einsturzgefahr! Platzbedarf Der Platzbedarf richtet sich nach der Größe Ihres weka - Produktes.
- Seite 3 Holzschutzmaßnahmen sind vom Kunden in eigener Verantwortlichkeit durchzuführen. Ohne vorschriftsmäßigen Holzschutz kann keine Gewährleistung übernommen werden. Bitte beachten Sie auch die diesbezüglichen Bestimmungen in unseren Garantieerklärungen. Wenn Sie die Montage durch ein weka-Montageteam vereinbaren, müssen die erforderlichen Anstricharbeiten vor Beginn der Montage beendet sein. Kesseldruckimprägnierte Produkte Bei kesseldruckimprägnierten Produkten werden Holzschutzsalze unter hohem Druck in das Holz gepresst,...
- Seite 4 Eine Sperrschicht aus Dachpappe ist nicht im Lieferumfang enthalten. Das müssen Sie während des Aufbaus beachten! Für die Montage des weka - Produktes sind mindestens 2 Personen erforderlich. Alle Schraubverbindungen sind vorzubohren, um Beschädigungen an den Holzteilen zu vermeiden! Folgendes Zeichen macht Sie während der...
- Seite 5 Schraubzwinge Schraubenschlüssel Abkürzungen / Symbole: 55 (95) - Die in Klammern gesetzten Maße bezeichnen die Fundamentabmessungen (in cm) bei 3-seitig geschlossenem Carport unter Verwendung von Wänden oder Abstellräumen aus weka-Zubehörsätzen. - Einfahrt - nicht im Lieferumfang enthalten! Technische Änderungen vorbehalten!
- Seite 6 Montagebedingungen für weka - Montageteam Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka Holzbau GmbH für Sie wie folgt tätig: Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen.
- Seite 7 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 8 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 9 Abmessung Anzahl Bild ( mm ) ( Stück ) G611.01.0001 120/120/2150 G607.02.0003 60/120/3050 G609.01.0006 40/120/700 G609.01.0003 80/200/3140 G609.01.0004 40/120/660 R002.0087.3080 18,5/121/3080 R002.0087.2944 18,5/121/2944 G607.01.0003 20/120/3000 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 10 Abmessung Anzahl Bild ( mm ) ( Stück ) G613.01.0005 20/120/3200 G671.01.0035 40/60/3000 G607.01.0010 40/60/200 R004.0541.1500 18,5/90/1500 R004.0541.2120 18,5/90/2120 G607.01.0012 20/30/1000 100.1042.05.00 K110.0700.0001 290g Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 11 Abmessung Anzahl Bild ( mm ) ( Stück ) K005.1810.0001 M10 x 180 K005.8010.0001 M10 x 80 K020.1340.0001 4/44/13,5 K002.3550.0004 5,0 x 35 K010.5022.0001 5,0 x 20 K031.5050.0001 50/50/40 K001.1560.0004 6,0 x 150 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 12 Abmessung Anzahl Bild ( mm ) ( Stück ) K005.1250.0004 5,0 x 120 K005.1050.0004 5,0 x 100 K001.7045.0004 4,5 x 70 K002.4040.0004 4,0 x 40 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 13 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 14 4/44/13,5 M10x80 4/44/13,5 M10 x 180 4x M1 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 15 50/50/40 5,0 x 35 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 16 50/50/40 5,0 x 35 5,0 x 120 5,0 x 100 4,5 x 70 +8x M4 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 17 5,0 x 100 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 18 4,0 x 40 9x M11 4,0 x 40 9x M11 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 19 6,0 x 150 8x M7 4,0 x 40 5x 14 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 20 10.1 2,2 x 55 10.2 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 21 11.1 11.2 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 22 4,0 x 40 4x M11 4x M11 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 23 4,0 x 40 2x 9 4x M11 4x M11 4x M11 4x M11 4x M11 4x M11 4x M11 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 24 4,0 x 40 48x M11 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 25 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 26 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 27 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 28 Kennen Kennen Sie schon die WEKA- Sie schon die WEKA- Wellnesswelt? Wellnesswelt? www.weka-holzbau.com www.weka-holzbau.com WEKA Holzbau GmbH WEKA Holzbau GmbH Johannesstr. 16, 17034 Neubrandenburg Johannesstr. 16, 17036 Neubrandenburg Tel.: +49 (0)395 42908-0 Tel.: +49 (0)395 42908-0 Fax: +49 (0)395 42908-83 Fax: +49 (0)395 42908-83 Mail: info@weka-holzbau.com...
