D
g
er
runDrahmen
B
s
iTTe BeachTen
ie

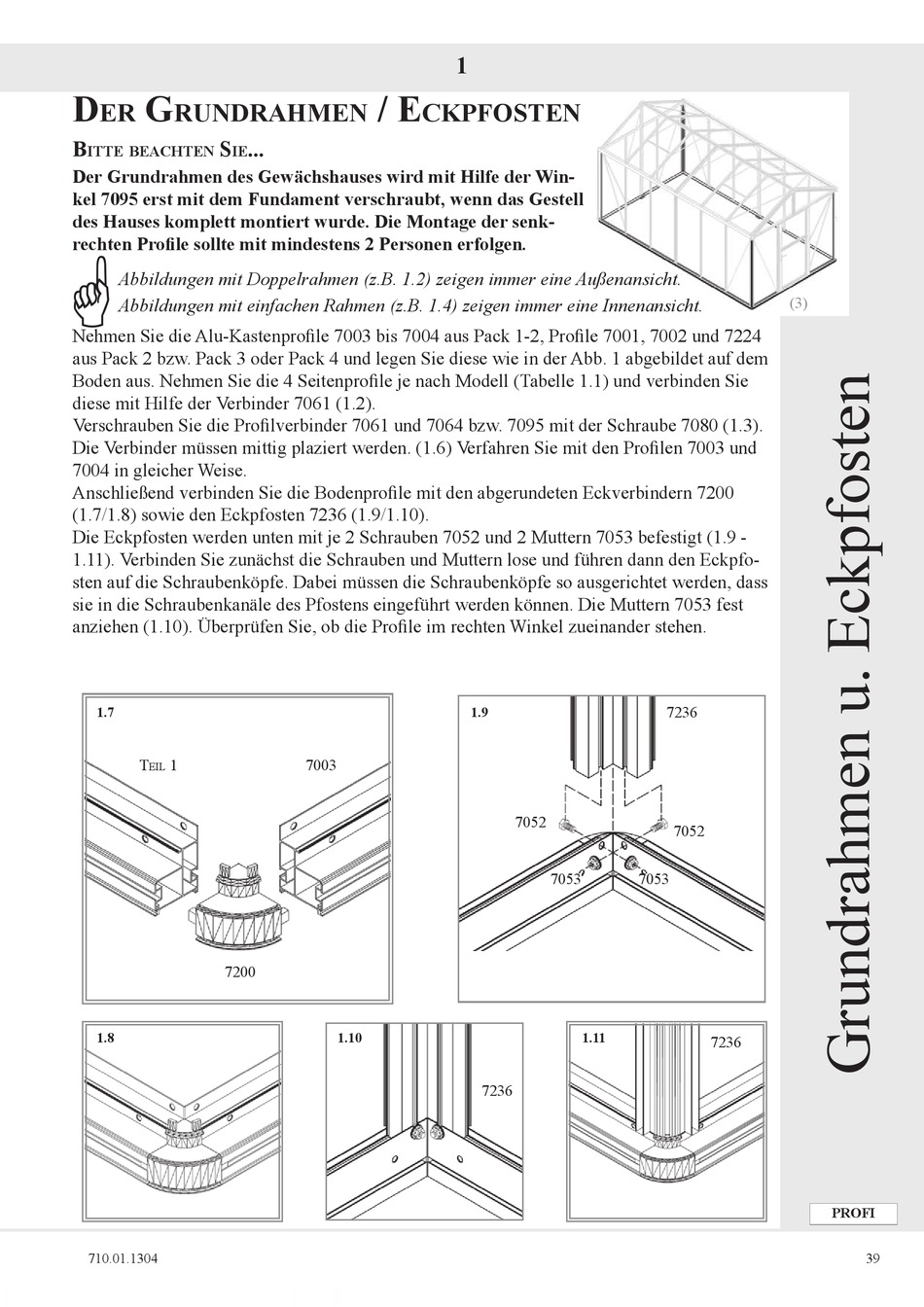

Der Grundrahmen des Gewächshauses wird mit Hilfe der Win-
kel 7095 erst mit dem fundament verschraubt, wenn das Gestell
des Hauses komplett montiert wurde. Die Montage der senk-
rechten Profile sollte mit mindestens 2 Personen erfolgen.
Abbildungen mit Doppelrahmen (z.B. 1.2) zeigen immer eine Außenansicht.
Abbildungen mit einfachen Rahmen (z.B. 1.4) zeigen immer eine Innenansicht.
Nehmen Sie die Alu-Kastenprofile 7003 bis 7004 aus Pack 1-2, Profile 7001, 7002 und 7224
aus Pack 2 bzw. Pack 3 oder Pack 4 und legen Sie diese wie in der Abb. 1 abgebildet auf dem
Boden aus. Nehmen Sie die 4 Seitenprofile je nach Modell (Tabelle 1.1) und verbinden Sie
diese mit Hilfe der Verbinder 7061 (1.2).
Verschrauben Sie die Profilverbinder 7061 und 7064 bzw. 7095 mit der Schraube 7080 (1.3).
Die Verbinder müssen mittig plaziert werden. (1.6) Verfahren Sie mit den Profilen 7003 und
7004 in gleicher Weise.
Anschließend verbinden Sie die Bodenprofile mit den abgerundeten Eckverbindern 7200
(1.7/1.8) sowie den Eckpfosten 7236 (1.9/1.10).
Die Eckpfosten werden unten mit je 2 Schrauben 7052 und 2 Muttern 7053 befestigt (1.9 -
1.11). Verbinden Sie zunächst die Schrauben und Muttern lose und führen dann den Eckpfo-
sten auf die Schraubenköpfe. Dabei müssen die Schraubenköpfe so ausgerichtet werden, dass
sie in die Schraubenkanäle des Pfostens eingeführt werden können. Die Muttern 7053 fest
anziehen (1.10). Überprüfen Sie, ob die Profile im rechten Winkel zueinander stehen.
1.7
T
1
Eil
7200
1.8
710.01.1304
/ e
ckpfosTen
...
7003
1.10
1
1.9
7052
7053
1.11
7236
(3)
7236
7052
7053
7236
Profi
39
