achZwischenprofile
B
s
iTTe BeachTen
ie
In diesem Aufbauschritt sollten Sie mit 2 oder 3 Personen arbei-
ten. Sie benötigen eine, besser 2 Leitern.

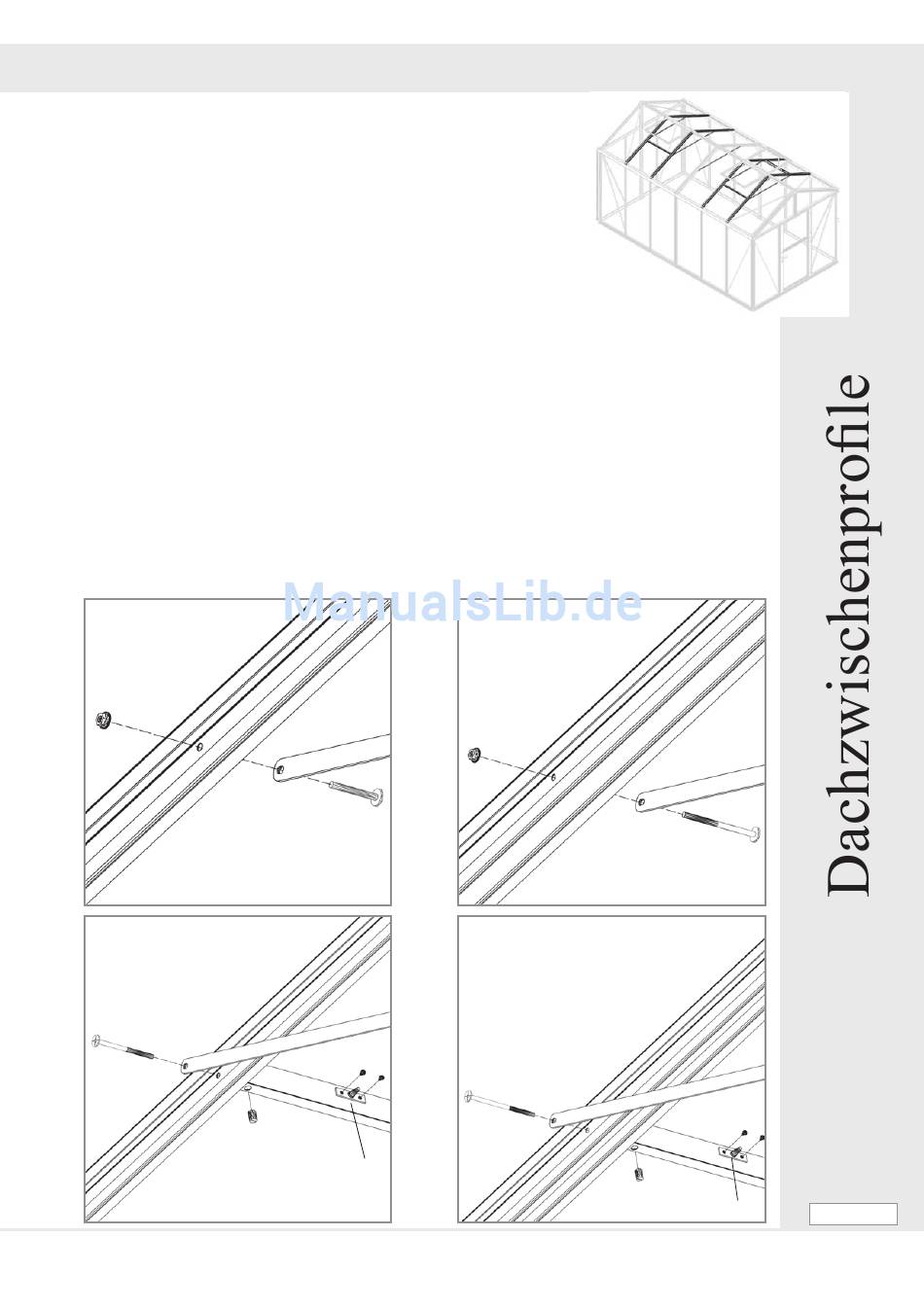

Bereiten Sie die Dachzwischenprofile 7255 vor, indem Sie je 4 Leerschrauben mit je einer
Mutter 7053 in jedem Schraubenkanal lose fixieren und montieren diese zwischen First (4b.1)
und Traufe (4b.2)(4b). Bauen Sie die Dachzwischenprofile 7255 so ein, dass sich das kleine
Loch auf der Oberseite am Traufenprofil befindet. Montieren Sie jetzt die Firstknotenbleche
7062 (4b.2) und die bereits angesetzten Traufenknotenbleche 7063 (4b.1) Mit der Montage
der Dachfensterschwelle 7294 und der horizontalen Versteifung 7249 bestimmen Sie die Posi-
tion der Dachfenster (4b.5) (4b.6). Fenster können beliebig, jedoch nicht im ersten Feld oder
direkt nebeneinander kombiniert werden, es muss mindestens ein komplettes Feld dazwischen
liegen.
Montieren Sie die restlichen Dachversteifungen 7249 (4b.3)(4b.4).
Nach erfolgter Montage der Profile 7294 können je 2 Einrastzapfen 6056 mit den Schrauben
1006 montiert werden(4b.5)(4b.6).
4b.3
7255
4b.5
4.6
7255
7054
7055
710.01.1304
...
7249
7047
7249
2
1006
X
7294
6056
4b
4b.4
7256
4b.6
7054
(3)
7249
7048
7256
7249
2
1006
X
7294
7055
6056
Profi
47
