Weka Profi 1 Montageanleitung Seite 67

r
egenfallrohre
B s
iTTe BeachTen ie
Bitte Schutzhandschuhe und Schutzbrille tragen!

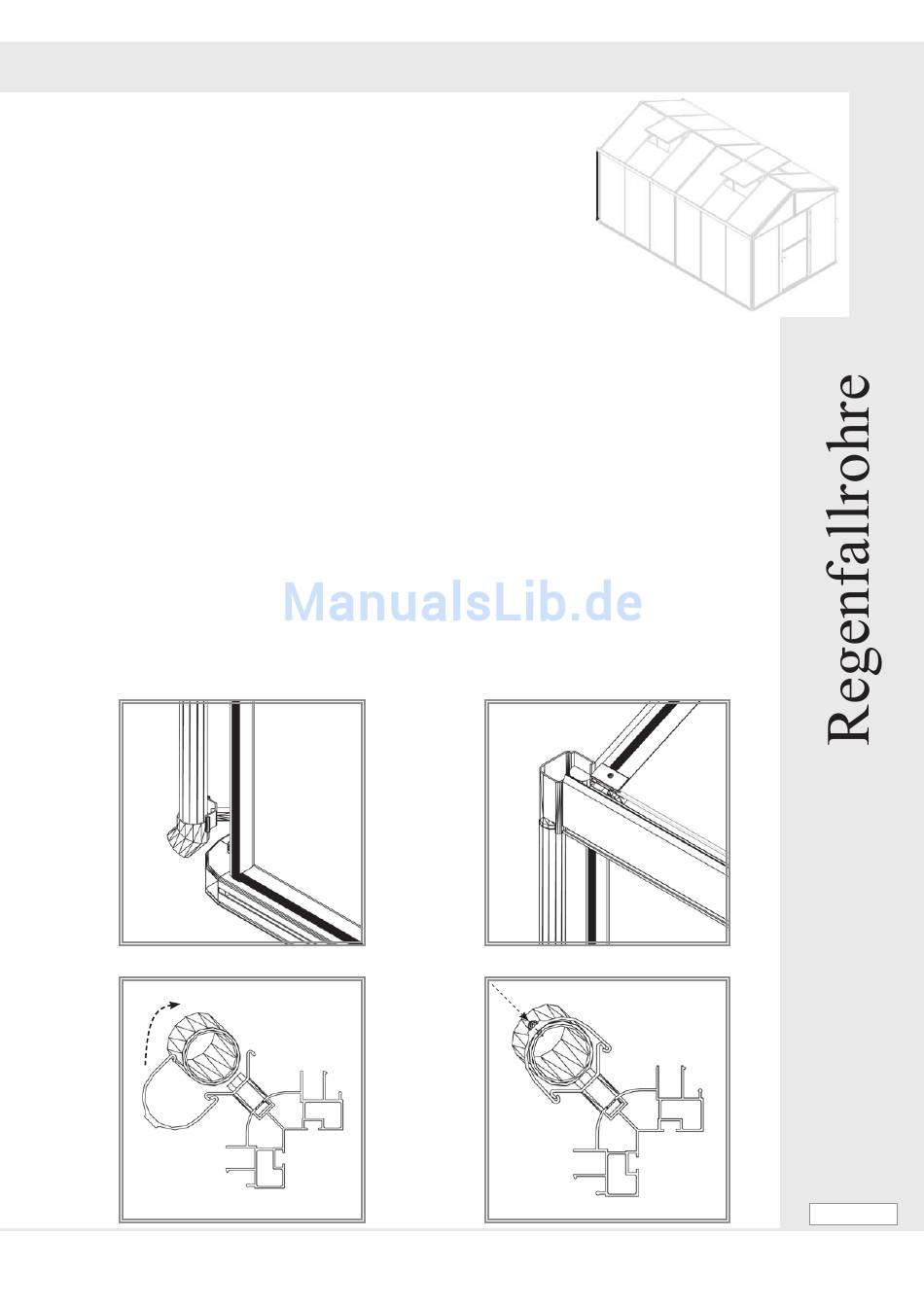

Nehmen Sie bitte einen Bohrer mit nicht mehr als 25 mm Durchmesser und bohren Sie ein
Loch in dem markierten Bereich an der Innenseite der Teile 7370 oder 7371 (9.1).
Führen Sie eine Schraube 1412 in den Schraubenkanal am unteren Eckpfosten 7236 und
montieren Sie die Teile 1405 und 1409 mit den Muttern 1002 an beiden Seiten (9.2). Bringen
Sie den Ellbogen 1402 am unteren Regenfallrohr 1415 (9.3) an und montieren Sie es dann an
der Plastiktraufe 7370 oder 7371 (9.4). Bringen Sie die Fallrohrklemme 1403 um das Fallrohr
herum an und verbinden Sie sie mit 1409 (9.5). Führen Sie die Schraube 1006 ein um das
Fallrohr zu fixieren (9.6).
9.3
1415
1402
9.5
1403
710.01.1304
...
1409
9
9.4
7370 (7371)
1415
1006 9.6
Profi
67
