3.4
Montage der Rückwand

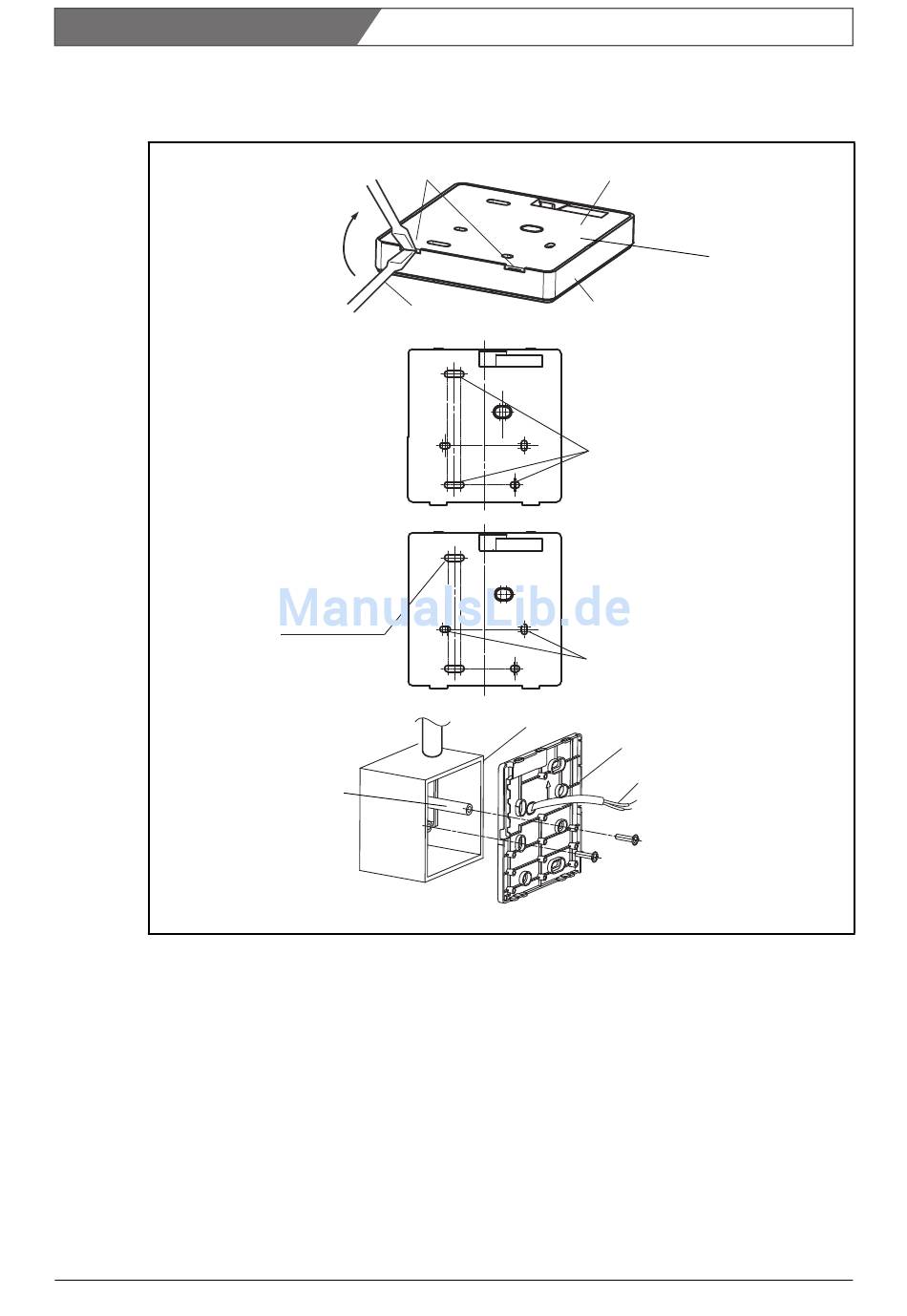

Abbildung 3-5
Hinweise
•
Um die kabelgebundene Regelung SYSCONTROL WC 29 zu öffnen, führen Sie einen
Schlitzschraubendreher in die Öffnungen auf der Rückseite der Regelung und hebeln Sie
vorsichtig das Gehäuse auf, wie in Abb. 3-5 (A) gezeigt. Beachten Sie beim Aufhebeln die
Drehrichtung, damit das Gehäuse nicht beschädigt wird.
•
Verwenden Sie die mitgelieferten Holzschrauben 4×20 mm für die direkte Montage auf einer
Wand.
•
Verwenden Sie die mitgelieferten Gewindeschrauben 4×25 mm für die Montage über einer
Einbaudose. Sichern Sie die Rückwand der Regelung zusätzlich mit einer Holzschraube
4×20 mm an der Wand.
•
Verwenden Sie die mitgelieferten Kunststoffschienen, um die Regelung auf der Einbaudose
zu befestigen. Kürzen Sie die Kunststoffschienen soweit ein, dass die Regelung plan auf der
Wand aufliegt und das Frontteil gerade aufgesetzt werden kann. Siehe dazu Abb. 3-5 (D).
•
Zu fest angezogene Schrauben können die Kunststoffteile verformen.
Installationsanleitung Kabelgebundene Regelung SYSCONTROL WC 29
(A)
Hier aufhebeln
Buckling position
Schlitzschraubendreher
Straight head screwdriver
(B)
(C)
Bohrung für die Befestigung
Screw hole fixed on
auf der Wand, für eine
the wall,use one
Schraube GB950-86 M4×20
GB950-86 M4X20
(D)
Montageschienen
Rückwand
Back cover
Front cover
Frontteil
Fig.5
Screw hole installed on
the wall,use three
Bohrungen für die direkte Montage
GB950-86 M4X20
auf der Wand, für 3 Schrauben
GB950-86 M4×20
Fig.6
Screw hole installed
on 86 Electrician box,
use two M4X25
Bohrungen für die Montage auf
GB823-88
einer Einbaudose, für 2 Schrauben
GB823-88 M4X25
Fig.7.1
Einbaudose
86 Electrician box
Rückwand
Back cover
Steuerleitungen
Signal switching wires
Fig.7.2
Installation
Kabelgebundene Regelung
SYSCONTROL WC 29
con005
11
