Installation
3.5
Anschlussrichtungen
Die kabelgebundene Regelung SYSCONTROL WC 29 kann unter Putz von hinten angeschlossen
werden. Der Anschluss als Aufputzgerät ist von drei Seiten möglich. Dazu sind drei Öffnungen am
Gehäuse vorbereitet, die bei Bedarf mit einem scharfen Messer herausgeschnitten werden können.

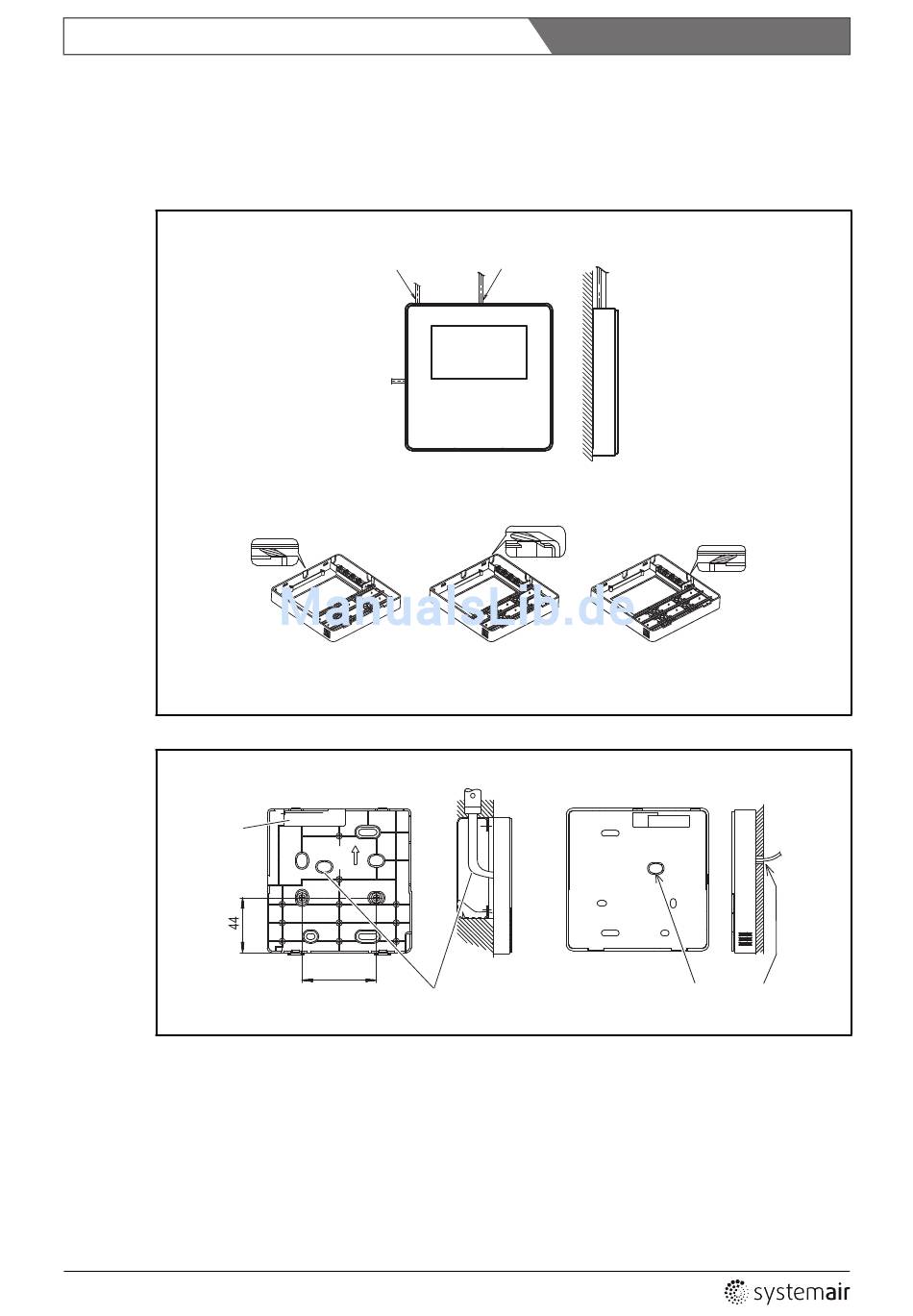

Abbildung 3-6: Mögliche Gehäuseöffnungen für die Steuerleitungen
Mögliche Gehäuseöffnung für die Herausführung
der Steuerleitungen nach oben links
Mögliche Gehäuseöffnung für die
Herausführung der Steuerleitungen
Drei mögliche Gehäuseöffnungen für die Herausführung der Steuerleitungen
Abbildung 3-7: Herausführen der Steuerleitungen
Bei Verwendung der Einbaudose
86 Electrician
86 Electrician
box
box
Einbaudose
12
Left middle
side wire
nach links
outlet
Ausbrechöffnung für den
Ausbrechöffnung für den
Anschluss von Mitte oben
Anschluss von oben links
hier ausscheiden
hier ausscheiden
Embedded 86 electrician
box wiring
box wiring
60
Schutzrohr verwenden
Mögliche Gehäuseöffnung für die Herausführung der Steuerleitungen
zentriert nach oben
Ausbrechöffnung für den
Anschluss von Mitte links
hier ausscheiden
Bei Verlegung unter Putz
Wiring through the wall
Wiring through the wall
Öffnung/Bohrung Ø8,0 bis Ø10,0 mm
con006
con007
