Erläuterung des Histogramms am Beispiel
Sinusförmiger Verlauf der Antriebsposition:
Position
100 %
0 %

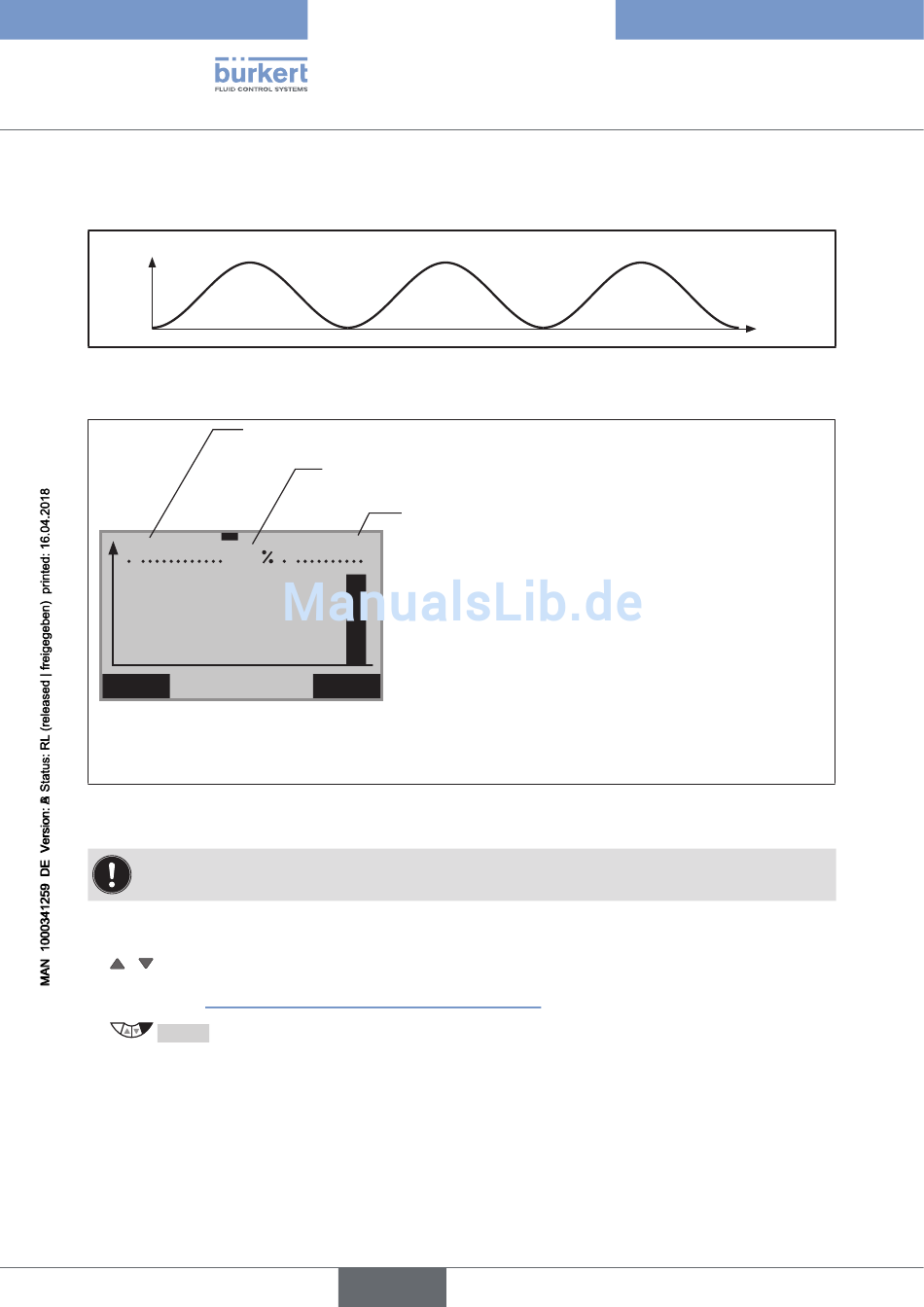

Bild 46: Sinusförmiger Verlauf der Antriebsposition
Histogramm zum sinusförmigen Verlauf der Antriebsposition:
00 : 13 : 48
DIR–Class
STOP
Rückschluss aus dem Histogramm auf das Verhalten des Antriebs:
Der Antrieb bewegte sich bei allen Richtungswechseln in der Richtungswechselklasse 10 (91 - 100 %)
Bild 47: DIR-Class; Histogramm der Verweildauerdichte bei sinusförmigem Verlauf der Antriebsposition
Die Histogramme geben nur dann korrekte Auskunft über das Verhalten des Antriebs, wenn die
für die Grundeinstellung geforderte Funktion X.TUNE ausgeführt wurde.
So starten, stoppen und löschen Sie die Histogramme:
→
/ HISTOGRAM wählen.
(Dazu muss die Funktion HISTOGRAM ins Hauptmenü von DIAGNOSE aufgenommen sein.
Siehe Kapitel „16.1.24.3. Aktivierung von Diagnosefunktionen").
→
ENTER wählen. Die leere Matrix des Untermenüs POS-Class (Verweildauerdichte) wird angezeigt.
132
Dauer der Histogrammaufzeichnung
Prozentualer Anteil der am häufigsten aufgetretenen
Richtungswechselklasse
72
100
CLEAR
deutsch
Anzahl der Richtungswechsel
Im Histogramm wird ersichtlich welche Richtungswech-
selklasse den größten Anteil an der Gesamtzahl der Rich-
tungswechsel hat.
Mittig über dem Histogramm ist angeben wie viel Prozent
aller Richtungswechsel auf die häufigste Richtungswech-
selklasse entfallen.
Typ 8792, 8793 REV.2
Zusatzfunktionen
Zeit [t]
