Installationshinweise

Die zentrale Saugeinheit wird über eine Steuerleitung
(die parallel zur Rohrführung verlegt wird) ein- und
ausgeschaltet. Die Steuerleitung der Saugdosen wird
durch eine Parallelschaltung mit der zentralen Saug-
einheit verknüpft.
- Steuerleitung an der Montagestelle der Saugdose
ca. 20 cm überstehen lassen.
- Steuerleitung an Saugdosen anschließen. An
Abzweigen mit handelsüblichen Lüsterklemmen
verbinden und mit Isolierband umwickeln.
- Steuerleitung mit mindestens 2 Kabelbindern pro
Meter Rohr oder mit Klebeband befestigen.
Die Steuerspannung liegt mit 24V im Niederspan-
nungsbereich. Somit kann die Steuerleitung in Eigen-
regie verlegt werden. REHAU empfiehlt, gleichwohl
einen Fachmann zu Rate zu ziehen.
18

Schaltschema

1

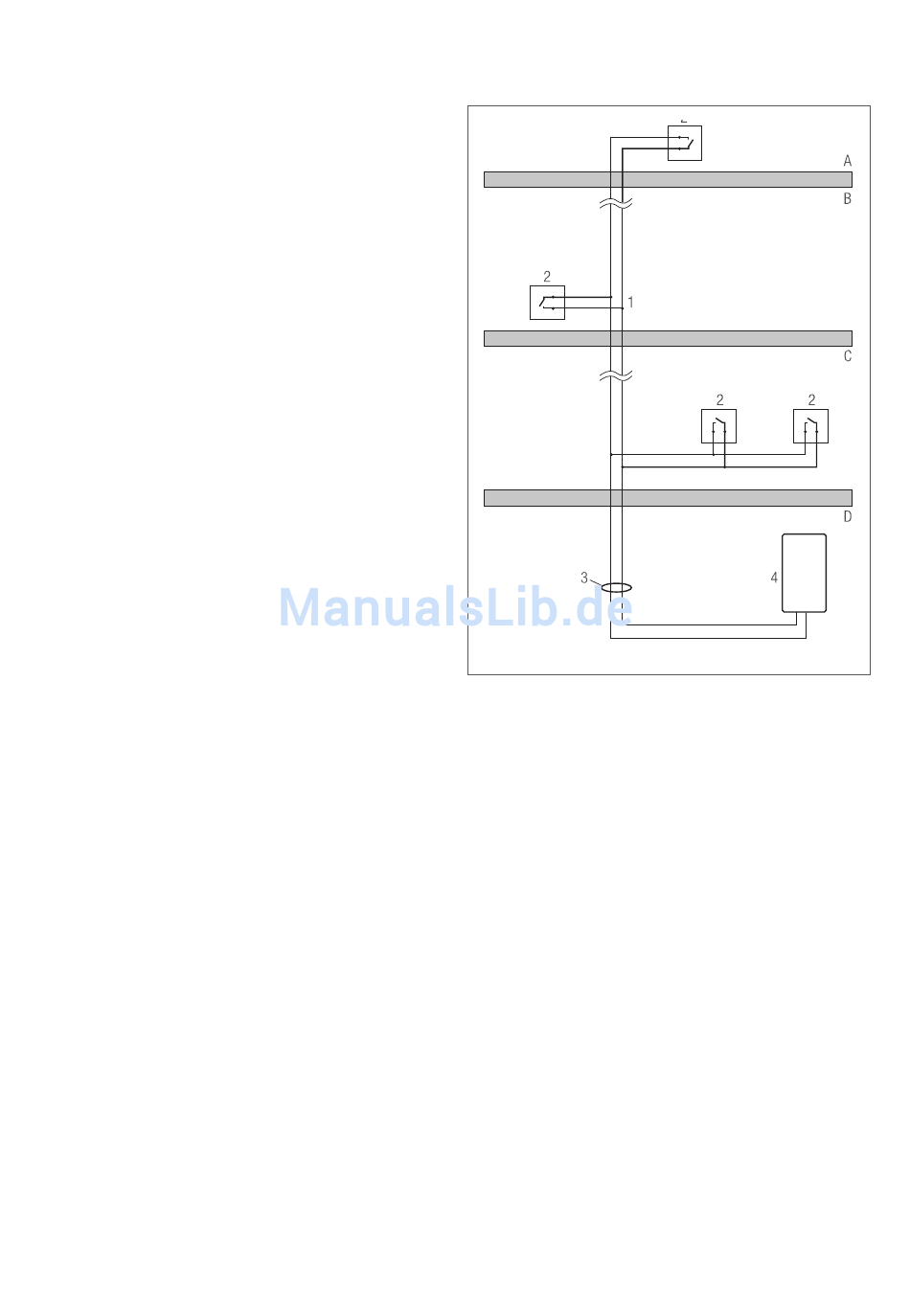

Abb. 13 Schaltschema Steuerkabel
1 Kabelverbindung durch Lüsterklemmen
2 Saugdose
3 Steuerleitung, 2-adrig
4 Zentrale Saugeinheit
A Dachgeschoss
B Obergeschoss
C Erdgeschoss
D Kellergeschoss
1
