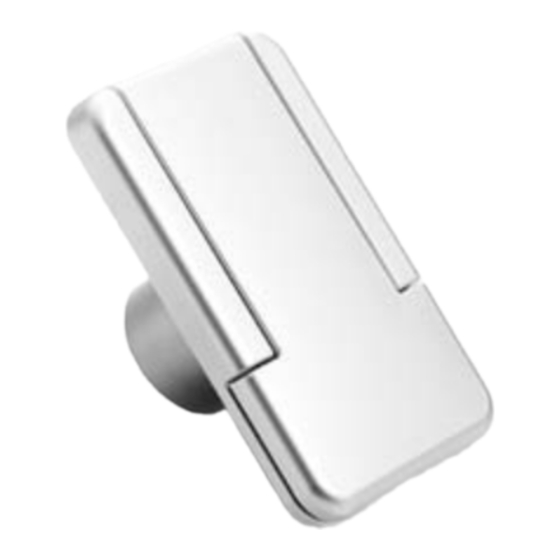

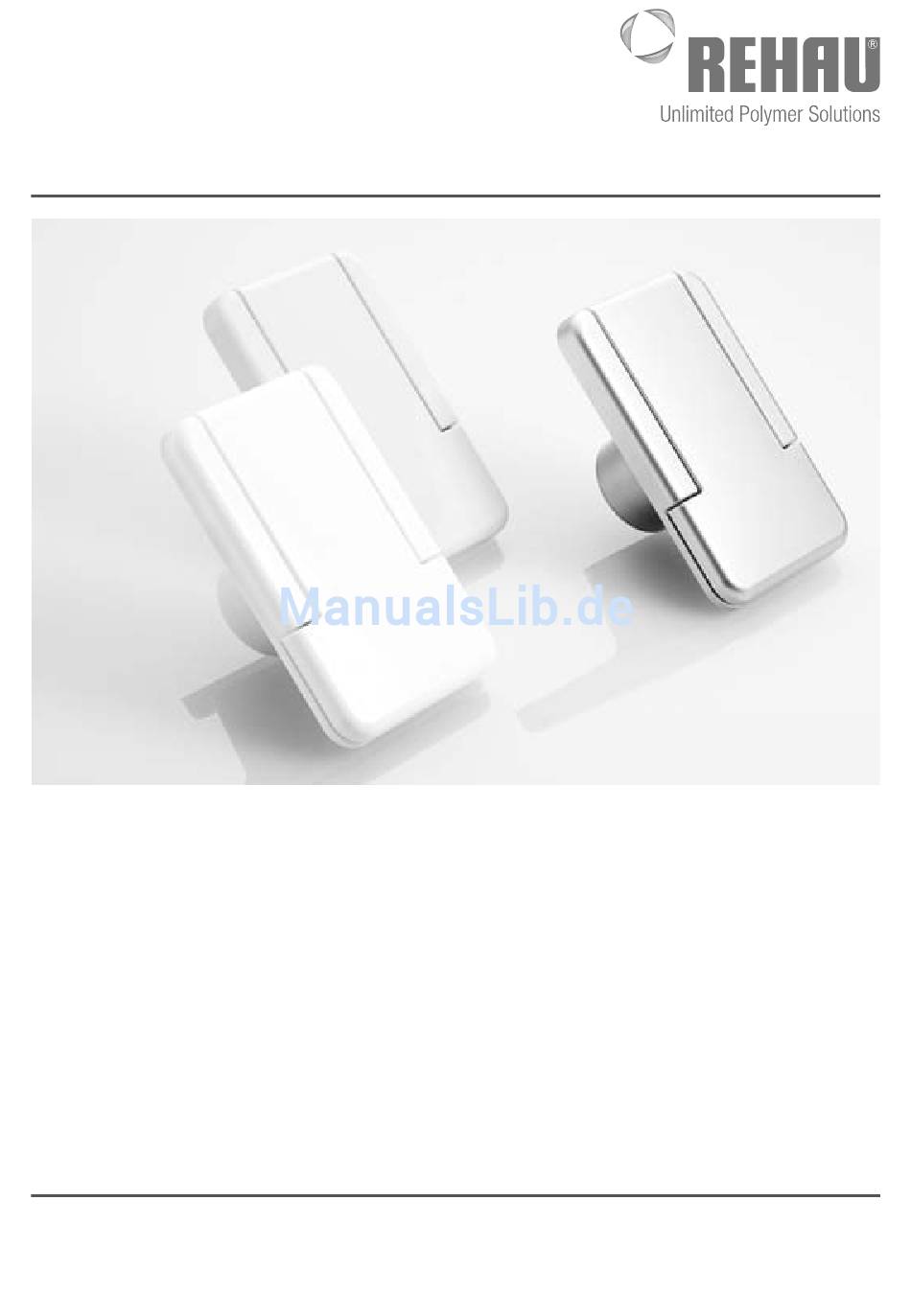

- Seite 1 Vacuclean saugdose MonTageanleITung Vacuclean sucTIon sockeT FITTIng InsTRucTIons Stand/edition 07/2012 Construction 00F1985 DE/EN Automotive www.rehau.com Industry...
- Seite 2 Saugdose: - Montagerahmen senkrecht in der Wand Für die Öffnungsrichtung der Saugdose fixieren. ist die Montageanleitung des Montage- Montagerahmen senkrecht montieren. rahmens zu beachten. Dadurch wird die Ausrichtung der - Saugdosen für eine ansprechende Optik Saugdose definiert. in gleicher Höhe wie die Elektrosteckdo- sen installieren.
-
Seite 3: Montage In Massivwänden
Montage in Massivwänden Saugdose - Saugdose ca. 30 cm über Fertigfußbo- Anschlussbogen reduziert DN 50/90° den verlegen. Steuerleitung (24V) Montage in Leichtbauwänden Verkleidung mit Span- oder Gipsplatten Abb. 5: Montage in Massivwänden Massivwand Putz Abb. 7: Montage in Leichtbauwänden, Variante 2 Montagerahmen Leichtbauwand Lippendichtring... - Seite 4 Suction socket: - Fix mounting frame in wall, ensuring For the opening direction of the suction that it is vertical. socket, refer to the mounting frame Install mounting frame, ensuring that it fitting instructions. is vertical. This defines suction socket alignment.
-
Seite 5: Installation In Solid Walls
Installation in solid walls Suction socket - Installation of suction socket about Suction socket reduced connecting 30 cm above floor. bend DN 50/90° Control cable (24V) Installation in light weight walls Covering: particle board or plaster board Fig. 13: Installation in solid walls Solid wall Plaster Mounting frame... - Seite 6 Soweit ein anderer als der in der jeweils gültigen Technischen Information beschriebene Einsatzzweck vorgesehen ist, muss der Anwender Rücksprache mit REHAU nehmen und vor dem Einsatz ausdrücklich ein schriftliches Einverständnis von REHAU einholen. Sollte dies unterbleiben, so liegt der Einsatz allein im Verantwortungsbereich des jeweiligen Anwenders.
- Seite 7 Insofar as the intended application deviates from that described in the relevant Technical Information brochure, the user must consult REHAU and must receive express written consent from REHAU before commencing this utilization. If the user fails to do so, the sole responsibility for the utilization shall lie with the individual user. In this case, the application, use and processing of products are beyond our control.
- Seite 8 © REHAU 00F1985 DE/EN 07.2012 www.rehau.com...
