Inhaltszusammenfassung für Rehau VACUCLEAN

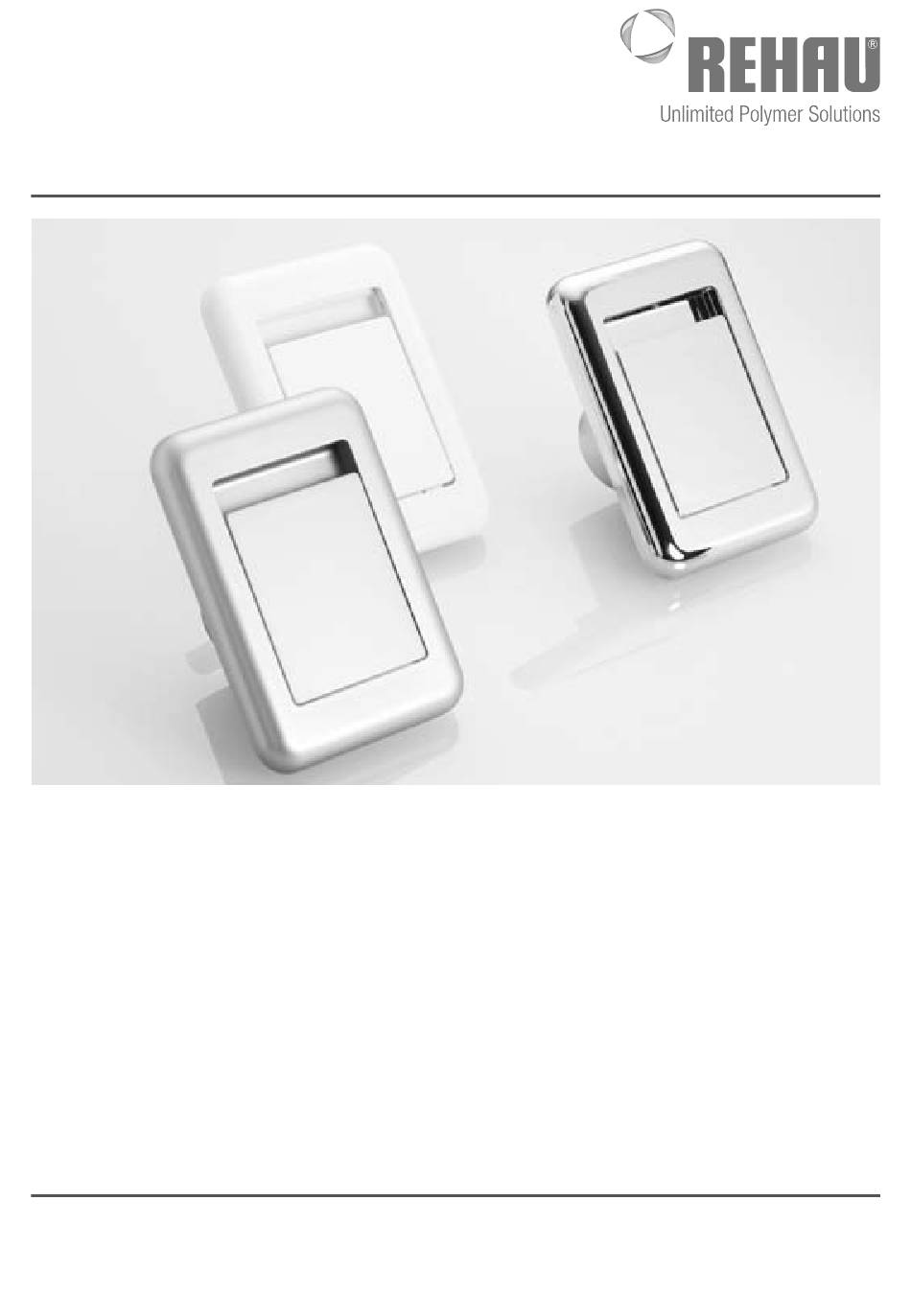

- Seite 1 MonTAgeAnleITUng vACUCleAn sUCTIon soCkeT FITTIng InsTRUCTIons Stand/edition 07.2012 Construction 885680 DE/EN Automotive www.rehau.com Industry...
- Seite 2 Beachten Sie zusätzlich die aktuelle Technische Information VACUCLEAN. Putz Saugdose Montagerahmen Anschlussbogen reduziert DN 50 90° Lippendichtring Steuerkabel (24 V) Kontaktpin Saugdose ca. 30 cm über Fertig- fußboden installieren.
- Seite 3 Also observe the current technical information of VACUCLEAN. Plaster Suction socket Mounting frame Suction socket reduced connecting bend DN 50 90° Sealing ring Control cable (24 V) Contact pin Install suction socket approx. 30 cm above the finished floor.
- Seite 5 Anschlussbogen reduziert DN 50 90° (Mindesteinbautiefe ca. 70 mm) mit der Muffe mauerwerksbündig einbauen. Anschlussbogen auf der Rückseite des Montagerahmens so einschieben, dass das Halteblech in der Nut des Bogens verläuft. Rahmen in der Wand fixieren. Achtung: Rahmen lotrecht montieren, da dadurch die Ausrichtung der Saugdose definiert wird.
- Seite 7 Fit the suction socket reduced connecting bend DN 50 90° (minimum installation depth about 70 mm) in the wall together with the sleeve, forming a flush fit with the masonry. Slot the suction socket reduced connecting bend into the back of the mounting frame in such a way that the holding plate runs into the groove of the bend. Fix the frame in the wall.
- Seite 8 Insofar as the intended application deviates from that described in the relevant Technical Information brochure, the user must consult REHAU and must receive express written consent from REHAU before commencing this utilization. If the user fails to do so, the sole responsibility for the utilization shall lie with the individual user. In this case, the application, use and processing of products are beyond our control.
