Kapitel 2 - Was Sie über Ihr Antriebssystem wissen sollten
3. Eine 20-A-Sicherung im Zündschalter-Stromkabel schützt die Instrumente und
Überlastungsschutz des Power-Trimm- und MerCathode-Systems
Bei einer elektrischen Überlastung der Elektrik brennt eine Sicherung durch. Vor
Austausch der Sicherung die Fehlerursache finden und beheben.
HINWEIS: Wenn der Motor in einem Notfall betrieben werden muss und die Ursache für
die elektrische Überlastung oder die überhöhte Stromaufnahme nicht gefunden werden
kann, alle an den Motor oder die Instrumentenverdrahtung angeschlossenen Zubehörteile
ausschalten und abklemmen. Die Sicherung austauschen. Wenn die Sicherung
durchbrennt, wurde die elektrische Überlastung nicht behoben. Weitere Prüfungen der
Elektrik sind erforderlich. Wenden Sie sich an Ihre Cummins MerCruiser Diesel
Vertragswerkstatt.
1. Das Power-Trimm-System ist durch eine 110-A-Sicherung und eine 20-A-Sicherung
Seite 20
a
d

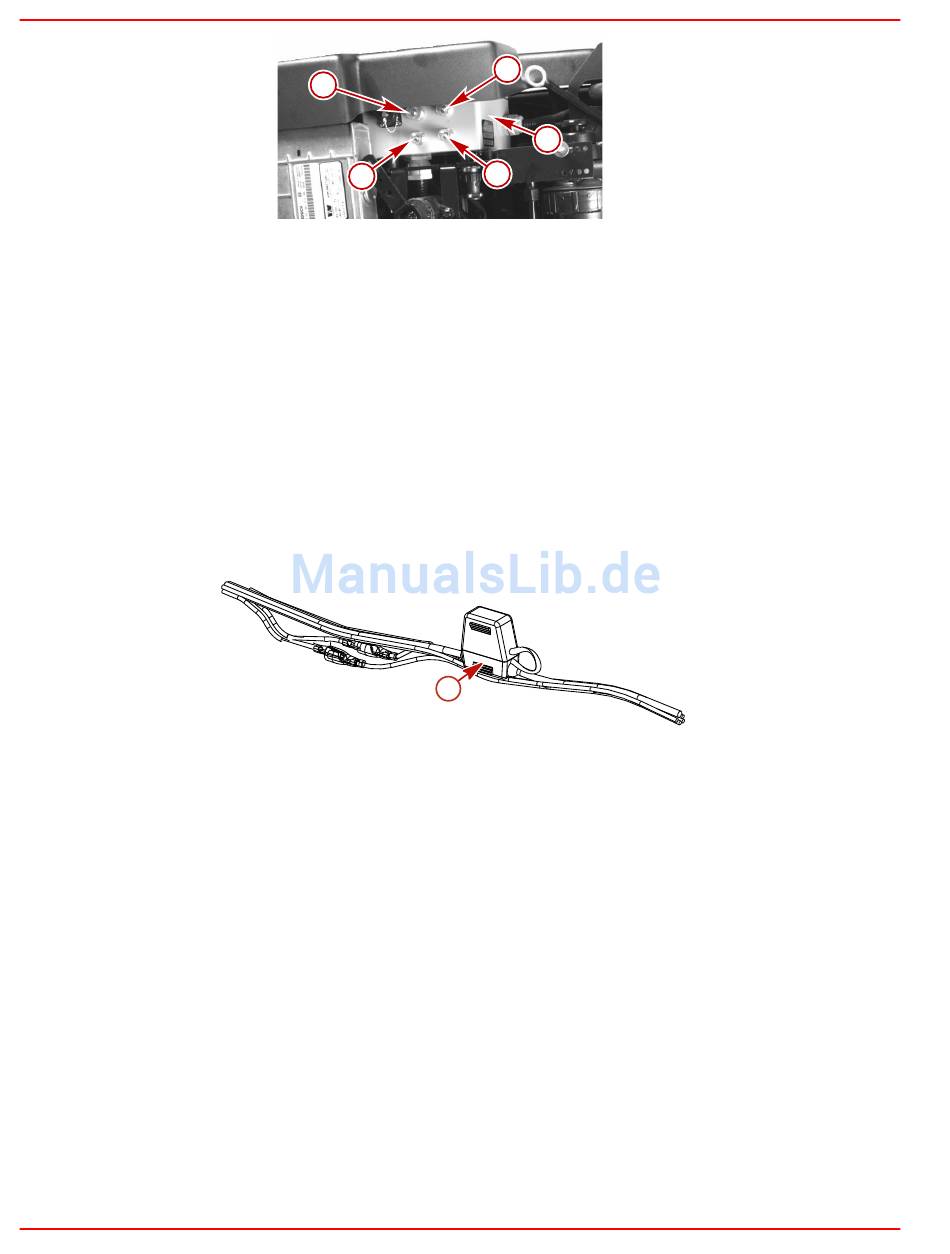

Typische Ausführung
a -
70 A Sicherungsautomat -
Rücksetzknopf
b -
20 A Sicherungsautomat -
Rücksetzknopf
c -
20 A Sicherungsautomat -
Rücksetzknopf
Verkabelung im Falle einer elektrischen Überlastung. Bei einer Überlastung brennt die
Sicherung durch. Wenn alle nachstehenden Bedingungen zutreffen, auf eine
durchgebrannte Sicherung untersuchen:
•
Der Zündschlüssel ist auf RUN (1) oder START (S) gedreht.
•
Die Instrumente und/oder die Schalter funktionieren nicht.
•
Kein Sicherungsautomat ist ausgelöst.
a -
20-A-Sicherung im Kabel
an der Power-Trimm-Pumpe vor Überlastung geschützt.
b
e
c
22303
d -
5 A Sicherungsautomat - Rücksetzknopf
e -
Elektrikbox
a
CMD-4082014 / 90-865700E60 MAI 2006
7945
