Verbinden Sie für Klasse-II-Produkte das Erdungskabel (von der schwarzen Buchse) mit dem
vorzugsweise mit leitfähiger Folie umwickelten Gehäuse.
Drücken Sie zum Beginnen des Tests die grüne START-Taste. Der Test läuft für ein eingestellte
Dauer, oder bis Sie die rote STOP-Taste drücken.

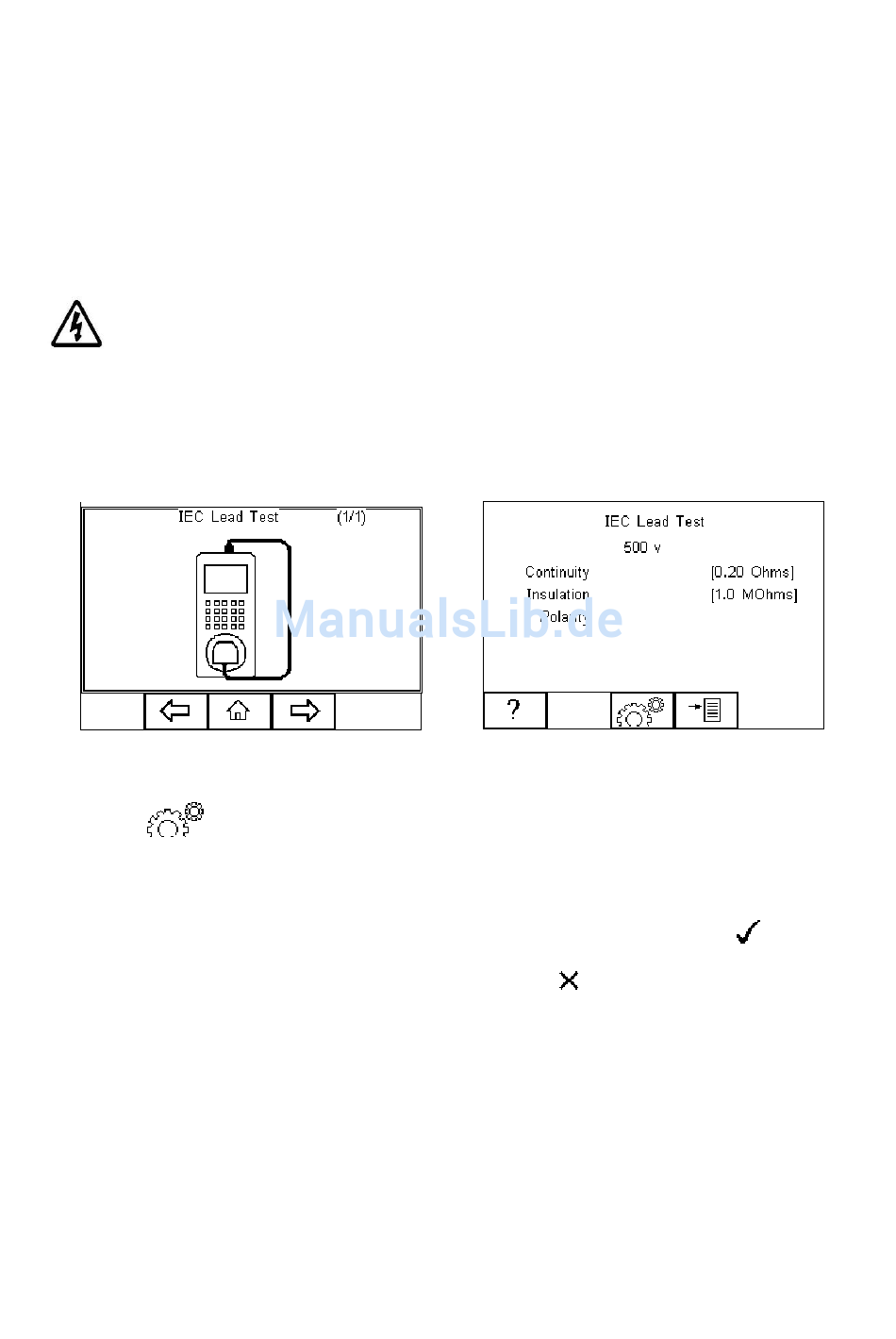

4.1.10.
IEC-Leitung
Warnung – Die IEC-Leitung ist an die Netzstromversorgung angeschlossen.
Dieser Test bietet die Möglichkeit zur Prüfung des Durchgangs, der Isolation und Polarität* von IEC-
Testleitungen.
Drücken Sie
(F3), um die Pass/Fail-Grenzen für Durchgang, Isolation und Testspannung
einzustellen. Verwenden Sie zum Markieren und Einstellen die aufwärts/abwärts- und rechts/links-
Tasten. Die Pass/Fail-Grenze für den Durchgang kann mithilfe der Calc-Taste (F2) berechnet werden.
Geben Sie den Typ und die Länge des Kabels ein. Dann wird eine neue Grenze berechnet. Dies kann
übersprungen werden, indem Sie die Grenze aus der Liste auswählen. Drücken Sie
(F4),
wenn die Eingaben vollständig sind. Durch Drücken der Taste
(F3) beenden Sie den
Einstellungsmodus ohne Speichern der Änderungen.
Um den IEC-Leitungstest durchzuführen, schließen Sie die IEC-Buchsenseite der Leitung an den IEC-
Eingang am Rigel 62353 PLUS an. Schließen Sie den Netzanschluss der Leitung an der EUT-Buchse
des Rigel 62353 PLUS an.
Drücken Sie zum Starten des IEC-Leitungstests die grüne START-Taste.
|
58
Rigel Medical 62353 PLUS
