Um die Klasse des getesteten Gerätes einzustellen, drücken Sie die Klasse-Taste (F2). Für ein Gerät
der Klasse II wird das Fühler-Symbol oben auf dem LCD-Bildschirm angezeigt.
Schließen Sie für Klasse-I- und Klasse-II-Geräte den Netzstecker des Gerätes an der EUT-Buchse an.
Nur bei Klasse-II-Geräten verbinden Sie das Erdungskabel mit dem Gerät. Drücken Sie zum
Beginnen des Tests die grüne START-Taste. Der Test läuft für ein eingestellte Dauer, oder bis Sie die
rote STOP-Taste drücken.

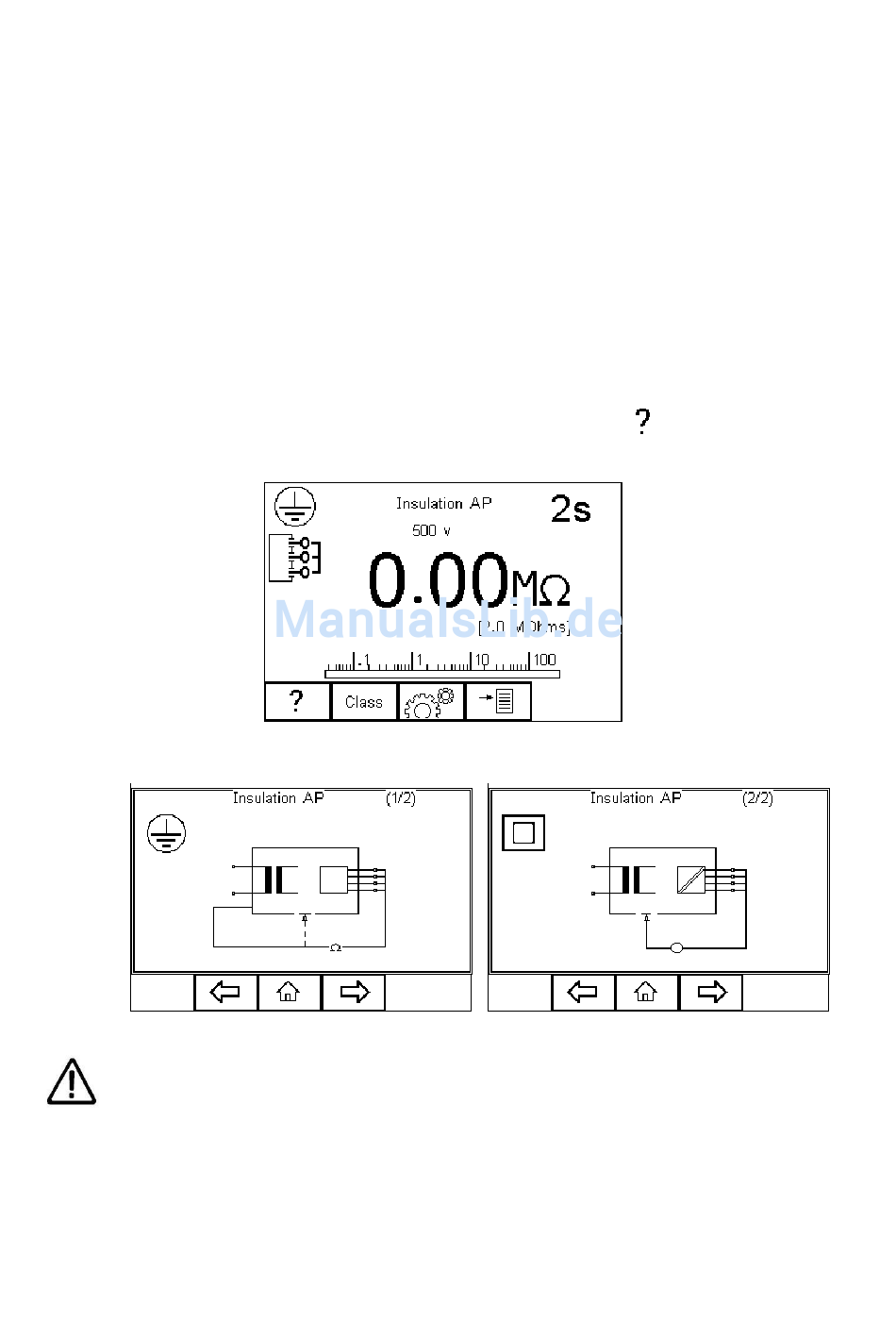

4.1.3. Isolationswiderstand Anwendungsteile
Dieser Test gilt für alle BF- und CF-Geräte der Klassen I und II und kommt typischerweise als Teil der
MDA DB 9801 und IEC 62353 Testroutinen zum Einsatz.
Für eine schematische Darstellung dieses Tests drücken Sie die Taste
Überschreiten Sie nicht die höchste zulässige Spannung von 30 V AC/DC bezogen auf
das Erdpotential! Gefahr von Stromschlag!
Dieser Test wird verwendet, um sicherzustellen, dass die Anwendungsteile korrekt gegen die Erdung
(Klasse I) oder das Gehäuse (Klasse II) isoliert sind.
|
48
Seite
Rigel Medical 62353 PLUS
F1.
