Falls der Test bestanden wurde, ist der nachfolgende Test der Erdungstest.
Achtung! Stellen Sie sicher, dass das Kabel für den Erdungstest an der schwarzen Buchse
angeschlossen ist, wenn Sie die Erdung zwischen Fühler und der Erde des Prüflings testen.
Drücken Sie die Taste Calc (F2), um die Grenzen für Bestehen/Nichtbestehen basierend auf dem
Kabeltyp (mm²) und der Kabellänge zu berechnen.
Beim Drücken der Taste
Drücken Sie zum Starten des Erdungstests den grünen Start-Taste.
Vorsicht, schließen Sie den Erdungsmesser niemals an höhere Spannungen als 30 V
an, da dies das Gerät beschädigen kann.

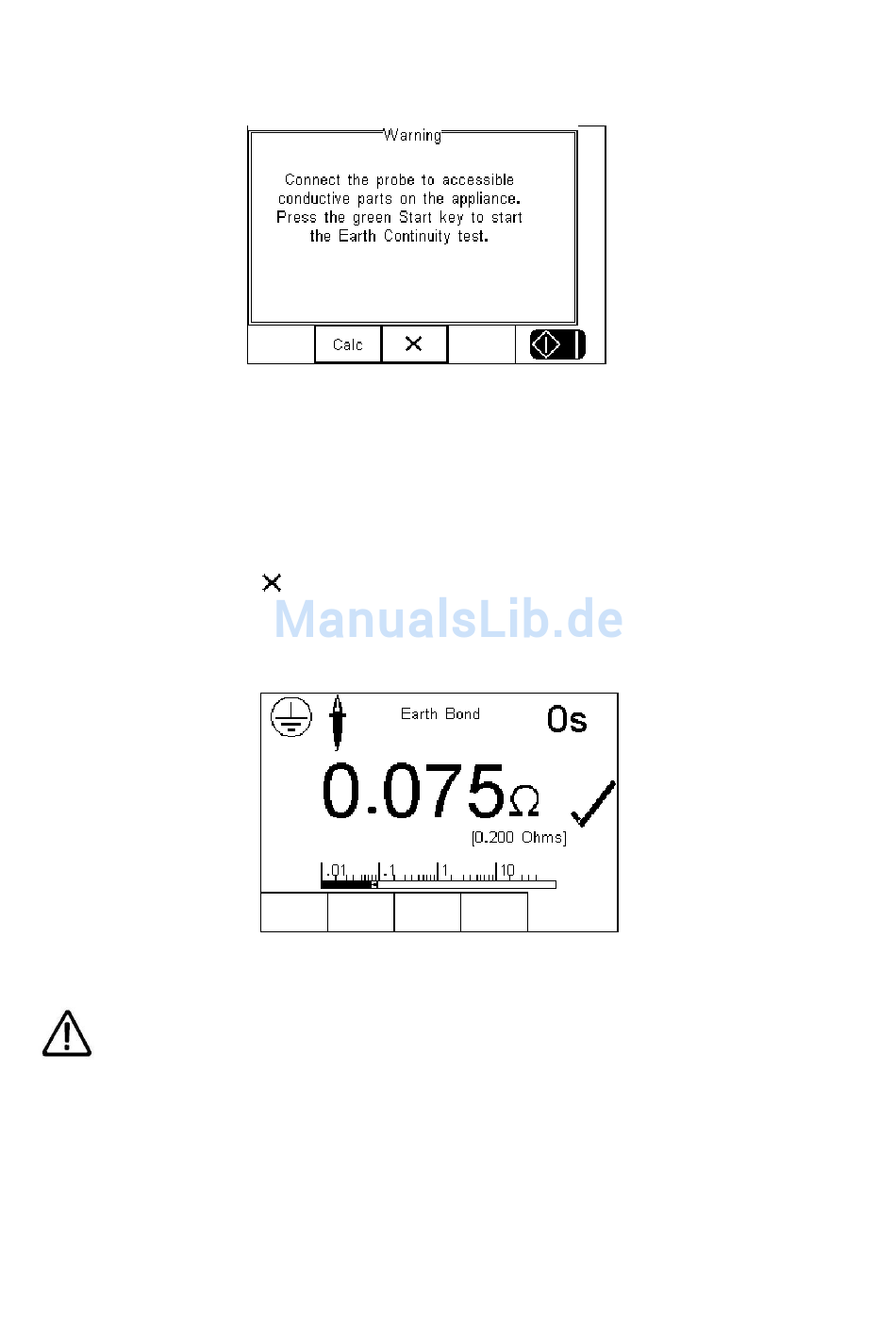

Die Maske zum Erdungstest bietet sowohl digitale Messergebnisse als auch eine Balkendiagramm-
Anzeige. Außerdem werden die Testdauer (oben rechts), der Grenzwert (0,200 Ohm) und ein
Häkchen angezeigt, um das Bestehen des Tests zu bestätigen.
Wenn der Test fehlschlägt, erscheint das Fehlermenü. Siehe 4.1.2
|
35
Seite
(F3) erscheint das Störungsmenü (siehe 3.5.1).
Rigel Medical 62353 PLUS
