Abmessungen Einbauausschnitt - Lenze ECS Montageanleitung

Montage mit thermischer Separierung (Durchstoß−Technik)

Abmessungen Einbauausschnitt

)
Hinweis!
Montage mit Schirmbefestigung ECSZS000X0B:
ƒ

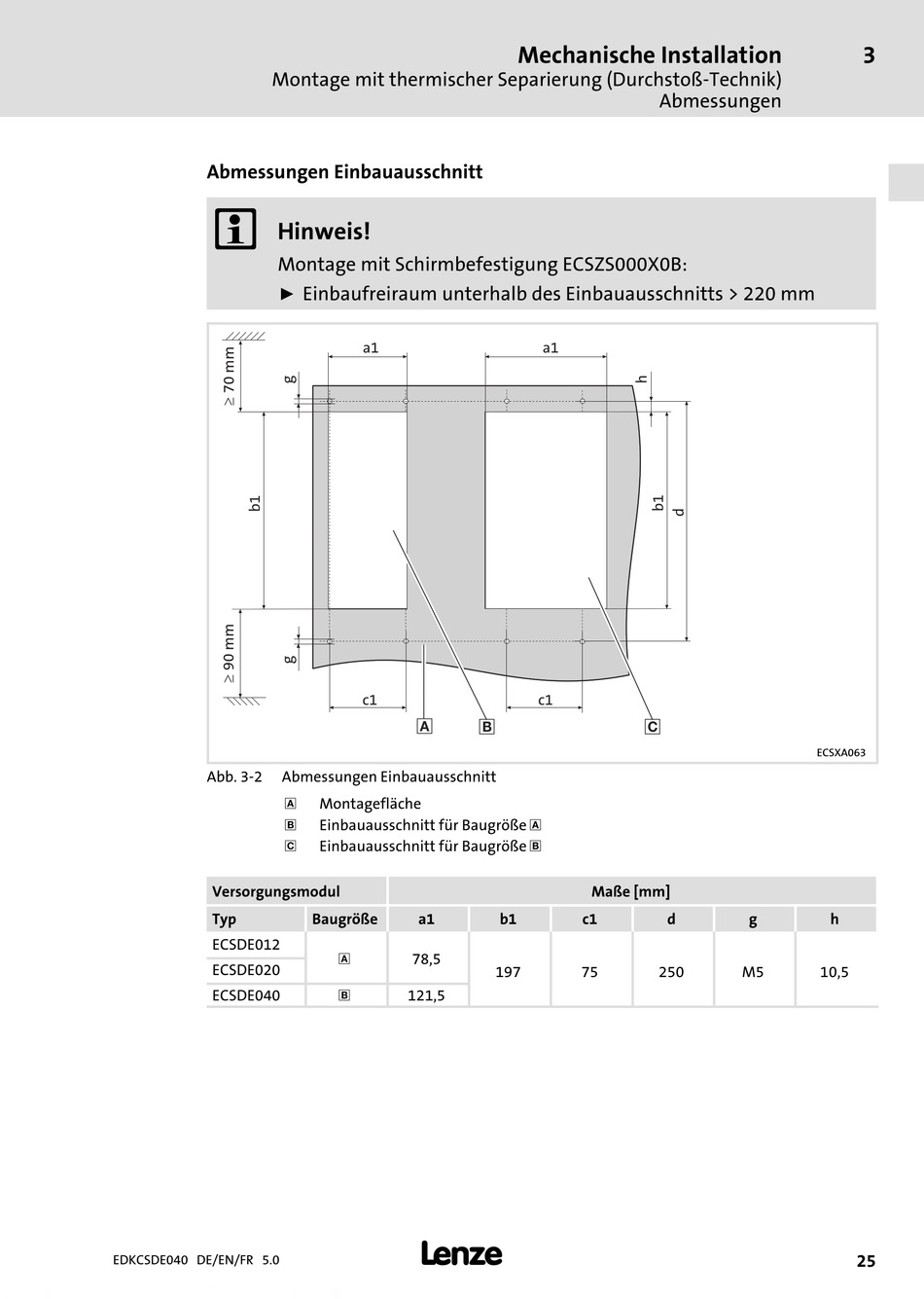

Abb. 3−2 Abmessungen Einbauausschnitt
0
1
2
Versorgungsmodul
Typ
ECSDE012
ECSDE020
ECSDE040
EDKCSDE040 DE/EN/FR 5.0
Einbaufreiraum unterhalb des Einbauausschnitts > 220 mm
a1
c1
0
Montagefläche
Einbauausschnitt für Baugröße 0
Einbauausschnitt für Baugröße 1
Baugröße a1
0
78,5
1
121,5
l
Mechanische Installation
a1
c1
1 2
Maße [mm]
b1 c1
197 75
Abmessungen
ECSXA063
d g h
250 M5 10,5
3
25
