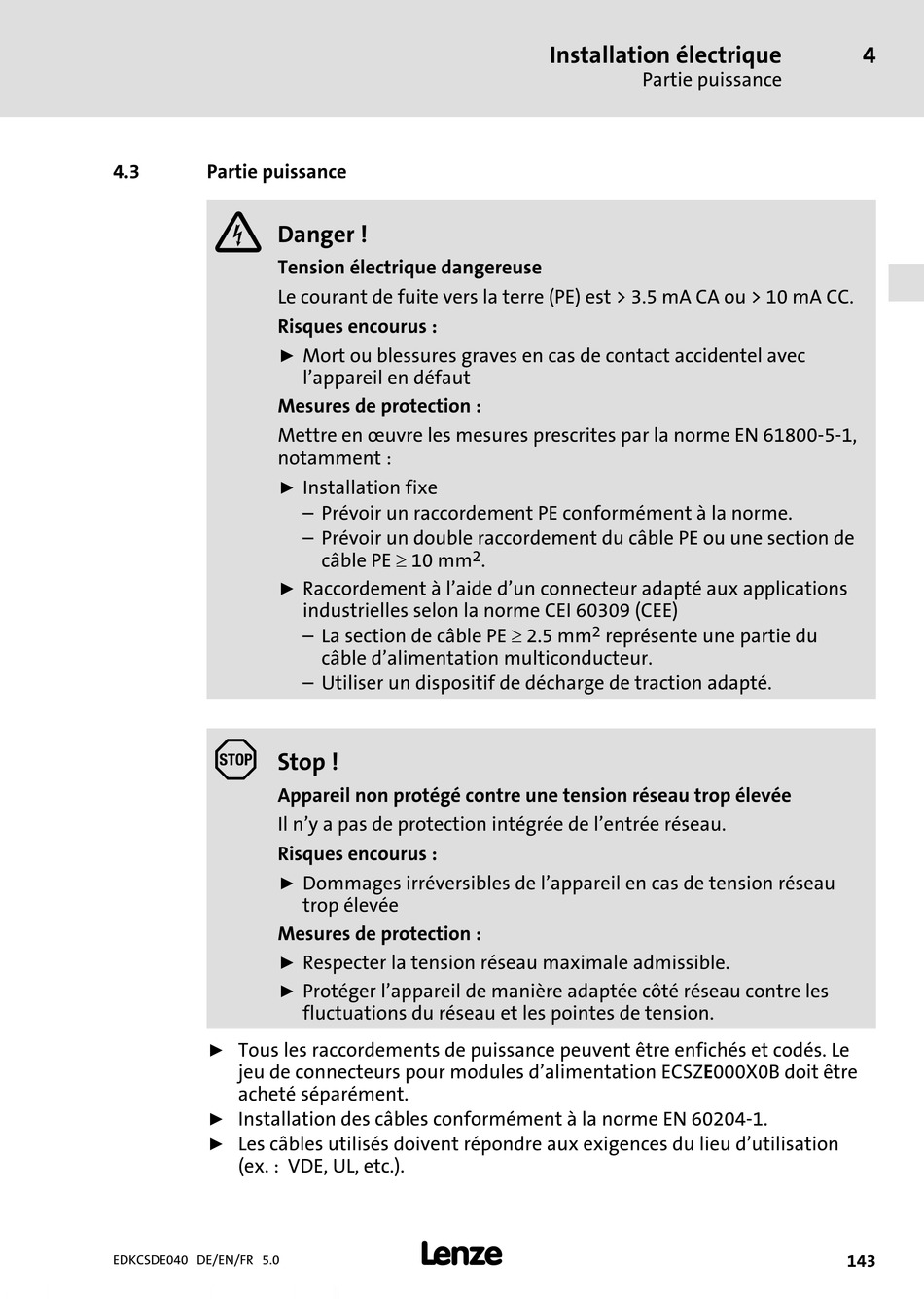

Partie Puissance - Lenze ECS Montageanleitung

4.3

Partie puissance

{
Danger !
Tension électrique dangereuse
Le courant de fuite vers la terre (PE) est > 3.5 mA CA ou > 10 mA CC.
Risques encourus :
ƒ
Mesures de protection :
Mettre en œuvre les mesures prescrites par la norme EN 61800−5−1,
notamment :
ƒ
ƒ
(
Stop !
Appareil non protégé contre une tension réseau trop élevée
Il n'y a pas de protection intégrée de l'entrée réseau.
Risques encourus :
ƒ
Mesures de protection :
ƒ
ƒ
Tous les raccordements de puissance peuvent être enfichés et codés. Le
ƒ
jeu de connecteurs pour modules d'alimentation ECSZE000X0B doit être
acheté séparément.
Installation des câbles conformément à la norme EN 60204−1.
ƒ
Les câbles utilisés doivent répondre aux exigences du lieu d'utilisation
ƒ
(ex. : VDE, UL, etc.).
EDKCSDE040 DE/EN/FR 5.0
Mort ou blessures graves en cas de contact accidentel avec
l'appareil en défaut
Installation fixe
– Prévoir un raccordement PE conformément à la norme.
– Prévoir un double raccordement du câble PE ou une section de
câble PE ³ 10 mm
2
Raccordement à l'aide d'un connecteur adapté aux applications
industrielles selon la norme CEI 60309 (CEE)
– La section de câble PE ³ 2.5 mm
câble d'alimentation multiconducteur.
– Utiliser un dispositif de décharge de traction adapté.
Dommages irréversibles de l'appareil en cas de tension réseau
trop élevée
Respecter la tension réseau maximale admissible.
Protéger l'appareil de manière adaptée côté réseau contre les
fluctuations du réseau et les pointes de tension.
l
Installation électrique
Partie puissance
.
2
représente une partie du
4
143
