4 Installation électrique
Partie puissance
Plan de raccordement avec résistance de freinage externe (câblage min.)
Câblage d'une résistance de freinage externe ERBS.../ERBD...
R
B
RB1
BR0 BR1
X22
Fig.4−6
"
154
ERBS... / ERBD...
RB2 T1 T2
PE
...
+UG +UG -UG PE T1 T2
X6
ECSxE...

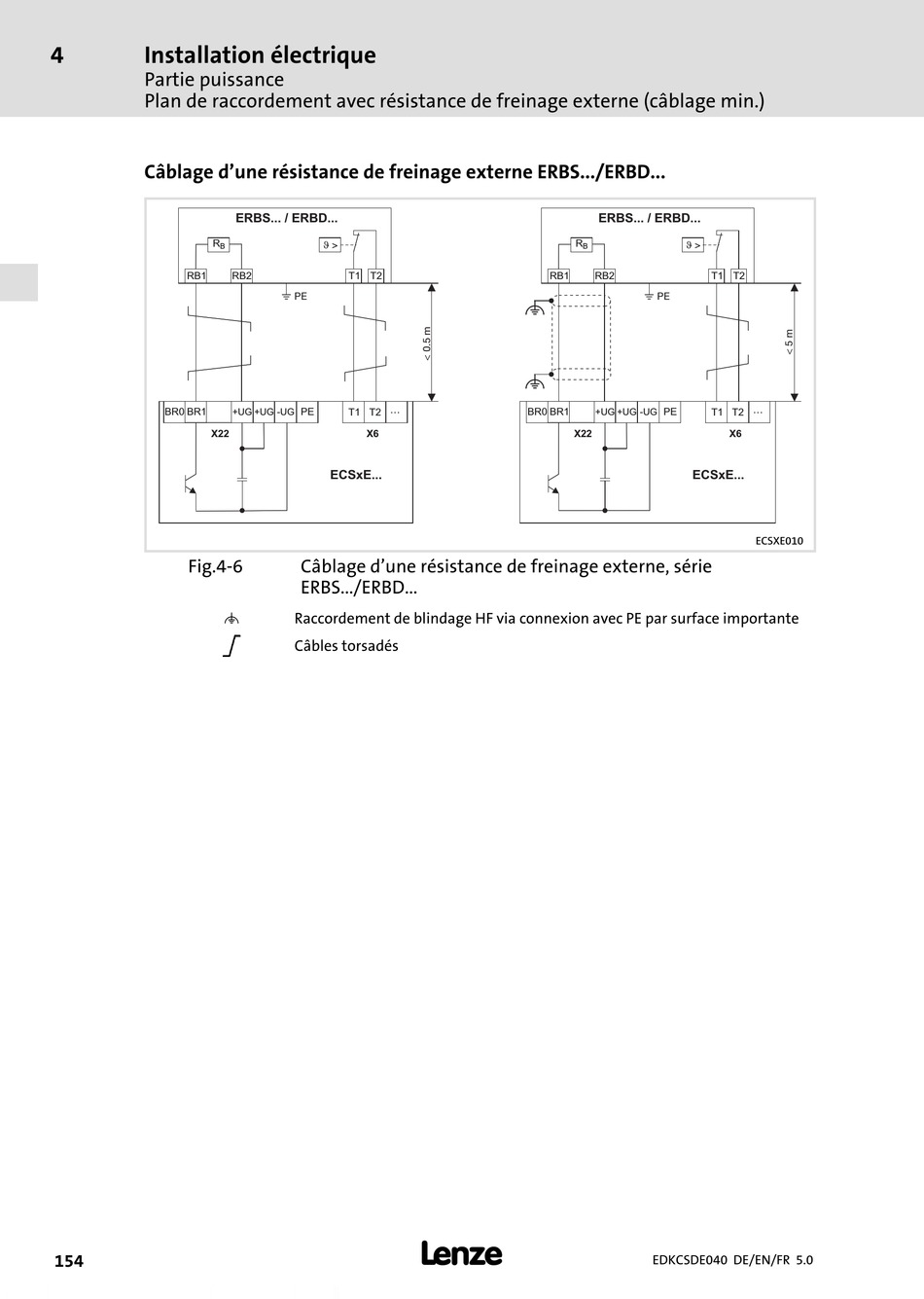

Câblage d'une résistance de freinage externe, série
ERBS.../ERBD...
Raccordement de blindage HF via connexion avec PE par surface importante
Câbles torsadés
R
B
RB1 RB2
"
"
BR0 BR1 +UG
X22
l
ERBS... / ERBD...
T1 T2
PE
...
+UG -UG PE T1 T2
X6
ECSxE...
ECSXE010
EDKCSDE040 DE/EN/FR 5.0
