Verkabelung

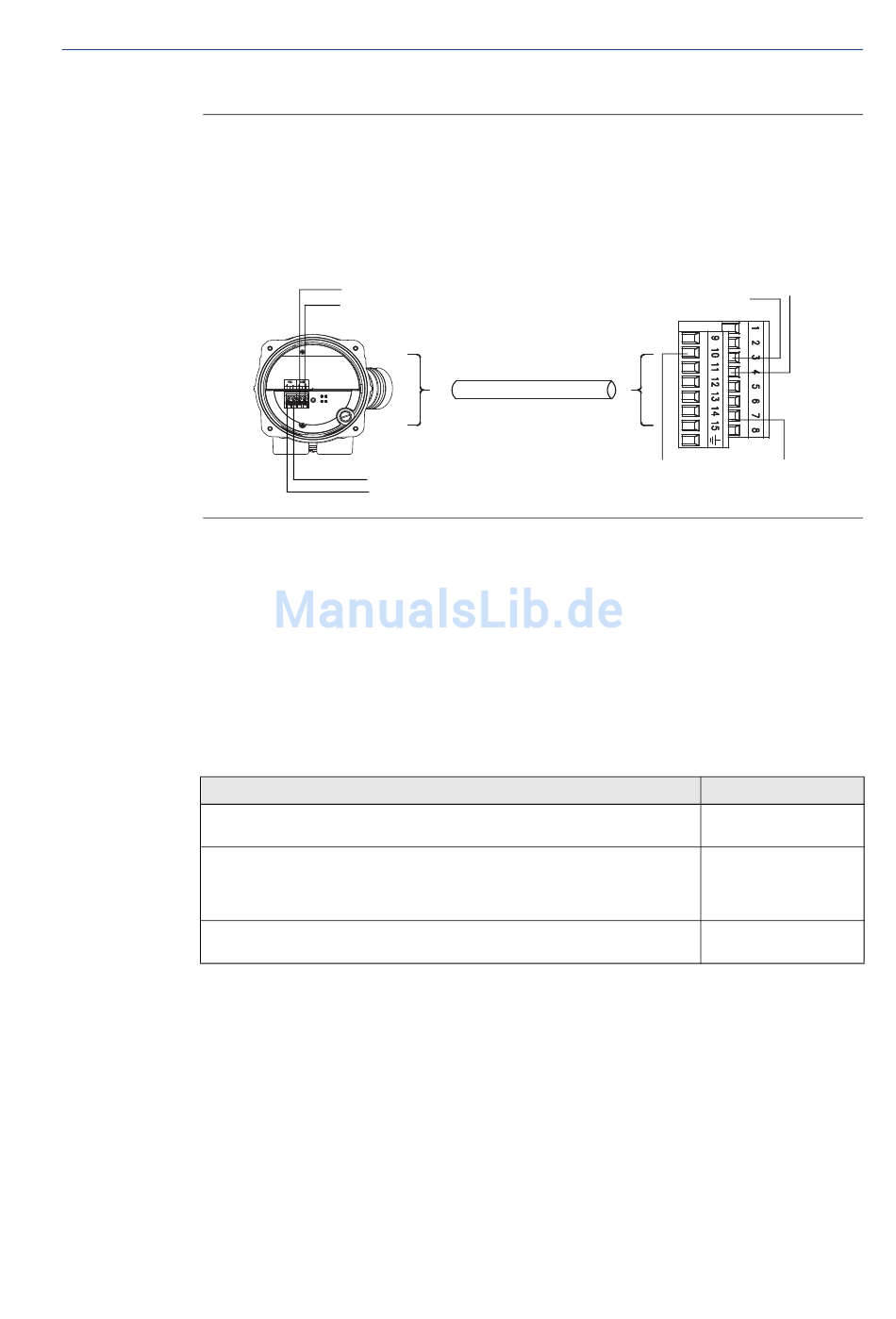

Abbildung 3-10: 4-adriges Kabel zu Modell 3500 mit E/A-Kabeln für integrierte und
externe Core Prozessoren mit erweiterter Funktionalität
Core-Prozessor-Anschlussklemmen
3.2.3 Verkabelungsanleitung für externen Core Prozessor mit
externer Auswerteelektronik
Dieses Verfahren besteht aus zwei Vorgängen:
•
•
So verkabeln Sie den externen Core Prozessor mit der Auswerteelektronik:
1. Verwenden Sie eine der folgenden Methoden, um die Verkabelung abzuschirmen:
Installationsmethode
Verwendung von nicht-abgeschirmtem Kabel in einem ununterbrochenen
metallischen Kabelschutzrohr mit 360° Abschirmung von Anfang bis Ende
Bei Verwendung einer eigenen Kabelverschraubung mit abgeschirmtem
oder armiertem Kabel die Abschirmungen in der Kabelverschraubung
abschließen. Sowohl das Armierungsgeflecht als auch die Beilauflitzen
der Abschirmung in der Kabelverschraubung abschließen.
Bei Verwendung einer von Micro Motion gelieferten Kabelverschraubung
am Core-Prozessor-Gehäuse
2. Wie folgt vorgehen:
20
RS-485A (weiß)
RS-485B (grün)
VDC — (schwarz)
VDC + (rot)
Verkabeln des externen Core-Prozessors mit der Auswerteelektronik
Verkabeln des Sensors mit dem externen Core Prozessor
• Bei Verwendung von abgeschirmtem Kabel bereiten Sie das Kabel vor und verwenden
einen Schrumpfschlauch wie in Schritt 6 beschrieben. Der Schrumpfschlauch mit
Abschirmung bietet einen geschirmten Abschluss, der für Verschraubungen geeignet
ist, wenn der Kabelschirm aus Folie und nicht aus Geflecht besteht. Gehen Sie zu
Schritt 3.
• Bei Verwendung von armiertem Kabel bereiten Sie das Kabel wie in Schritt 6
beschrieben vor, jedoch ohne Schrumpfschlauch, und übergehen Sie Schritt 6 d,
e, f und g. Gehen Sie zu Schritt 3.
Auswerteelektroniken Modell 3500 oder Peripheriegeräte Modell 3300 — Schalttafelmontage
4-adriges Kabel
Max. Kabellänge:
Klemmenblock für Sensorverkabelung
Siehe Tabelle 1-1
Vom Kunden beigestelltes
oder im Lieferumfang
enthaltenes Kabel
Modell 3500
auf DIN-Schiene
VDC+
RS-485B
(rot)
(grün)
VDC— RS-485A
(schwarz) (weiß)
Vorgehensweise
Gehen Sie zu Schritt 8
Gehen Sie zu Schritt 8
Gehen Sie zu Schritt 2
