Planung
1.3 Kabellängen
Die maximale Kabellänge zwischen dem Sensor und der Auswerteelektronik Modell 3500
ist von der Installationsart und dem Kabeltyp abhängig.
Installationsart
4-adrig, externe Auswerteelektronik
Externer Core Prozessor mit externer
Auswerteelektronik
Bei Installation des Peripheriegeräts Modell 3300 zusammen mit der Auswerteelektronik
beträgt die Kabellänge zwischen dem Frequenzausgang der Auswerteelektronik und dem
Frequenzeingang des Modells 3300 max. 150 Meter (500 ft).

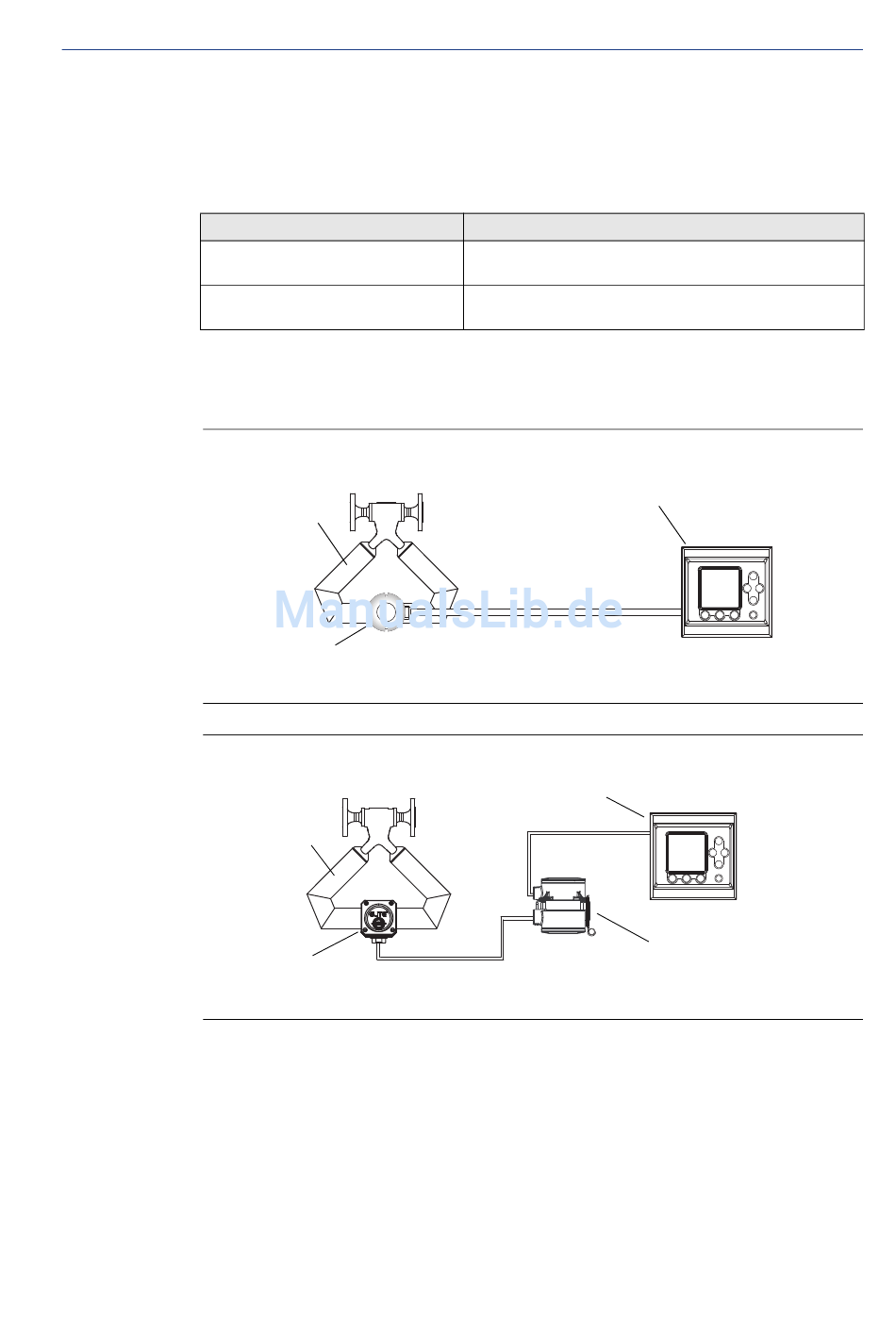

Abbildung 1-4: 4-adrig, externe Auswerteelektronik
Abbildung 1-5: Externer Core Prozessor mit externer Auswerteelektronik
8
Sensor
Core Prozessor
(Standard- oder erweiterte Funktionalität)
Sensor
9-adriges Kabel
Anschlussdose
Auswerteelektroniken Modell 3500 oder Peripheriegeräte Modell 3300 — Schalttafelmontage
Max. Kabellänge
Siehe Abbildung 1-4 und Tabelle 1-1
4-adrigen Kabels
Siehe Abbildung 1-5 und Tabelle 1-1
4-adrigen und 9-adrigen Kabels
Modell 3500
4-adriges Kabel
Modell 3500
4-adriges Kabel
bzgl. der max. Länge des
bzgl. der max. Länge des
Core Prozessor
(nur Standardfunktionalität)
