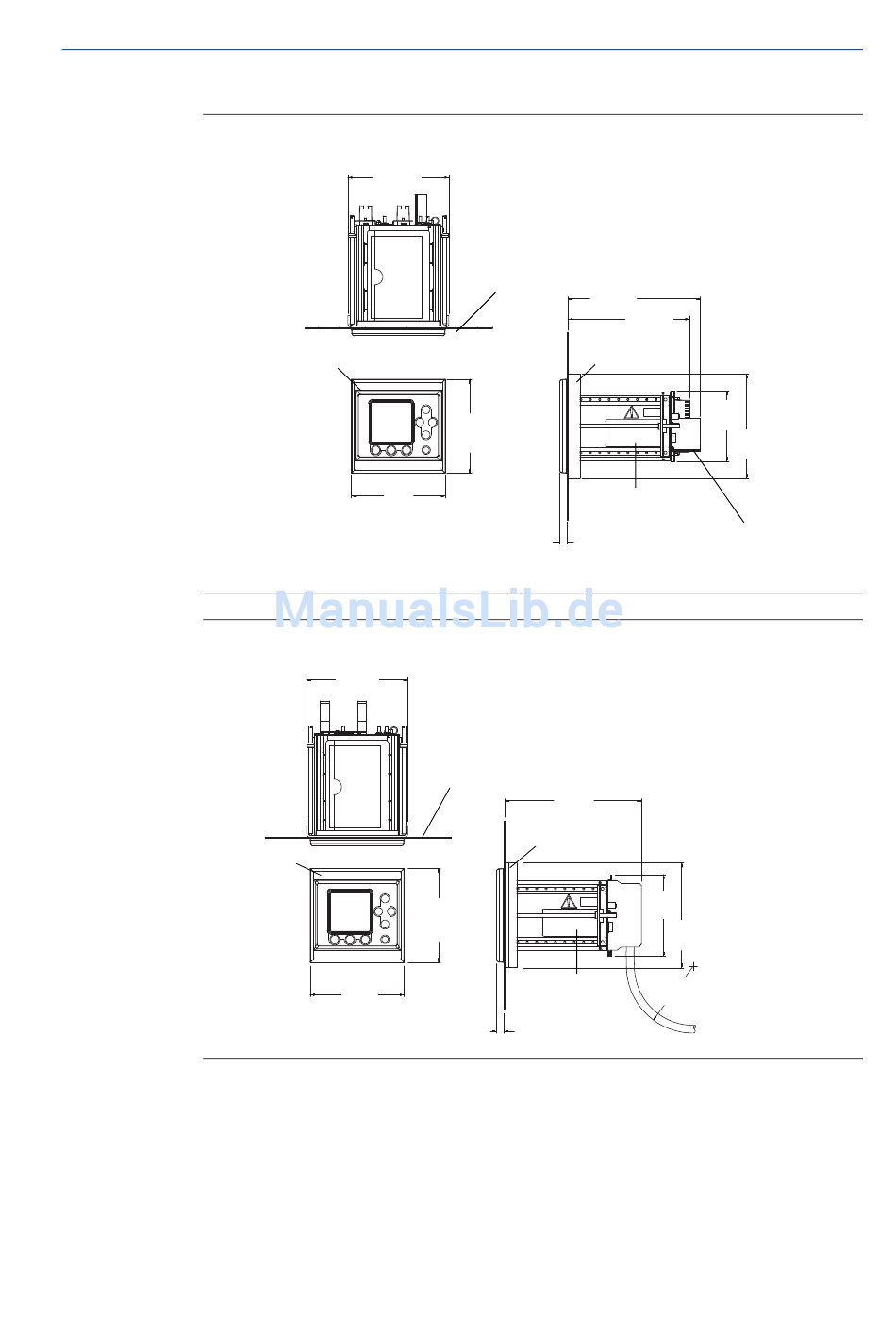

Abbildung 1-2: Abmessungen Schalttafelmontage mit Schraub-Anschlusssteckern
Abbildung 1-3: Abmessungen Schalttafelmontage mit E/A-Kabeln
Installationsanleitung
165
mm (6 1/2)
(in.)
Blende
152
(6)
165
mm
(6 1/2)
(in.)
Blende
152
(6)
Schalttafel
(8 1/2)
Rahmen
152
(6)
12
(1/2)
Schalttafel
222
(8 3/4)
Rahmen
152
(6)
Zulassungs-
Typenschild
12
(1/2)
216
197
(7 3/4)
114
(4 1/2)
170
(6 11/16)
Zulassungs-
Typenschild
Eigensichere Abschirmung
(nur Modell 3500)
135
(5 5/16)
170
(6 11/16)
Min. 108 mm (4 1/4 in.)
Biegeradius
