Aufbau und Funktion
Schweißdatenanzeige
5.13
Schweißdatenanzeige
Links und rechts neben der Steuerungsanzeige befinden sich je 2 „Pfeil-Tasten" zur Auswahl des
anzuzeigenden Schweißparameters. Mit der Taste
mit der Taste
Sobald nach dem Schweißen (Anzeige auf Holdwerte), Veränderungen an den Einstellungen erfolgen,
schaltet die Anzeige wieder auf die Sollwerte um.
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
Motorstrom
JOB-Nr.
Betriebsstunden
5.14
Schweißparameter gegen unbefugten Zugriff sperren
Zur Sicherheit gegen unbefugtes oder versehentliches Verstellen der Schweißparameter am Gerät ist mit
Hilfe des Schlüsselschalters eine Verriegelung der Eingabeebene der Steuerung möglich.
In der Schlüsselstellung 1 sind alle Funktionen und Parameter uneingeschränkt einstellbar.
In der Schlüsselstellung 0 sind folgende Funktionen bzw. Parameter nicht veränderbar:
•
Funktion Job-Umschaltung, Schweißaufgabenanwahl
(Block-Job-Betrieb mit Powercontrol-Brenner möglich)
•
Modus Job-Manager
•
Modus Program-Steps
•
Modus Program A
•
Modus Job-Info
•
Funktion Superpuls
38
von oben nach unten durchgewählt.
A
500A 49.9V
Vor dem Schweißen
Sollwert
werden die Parameter von unten nach oben und

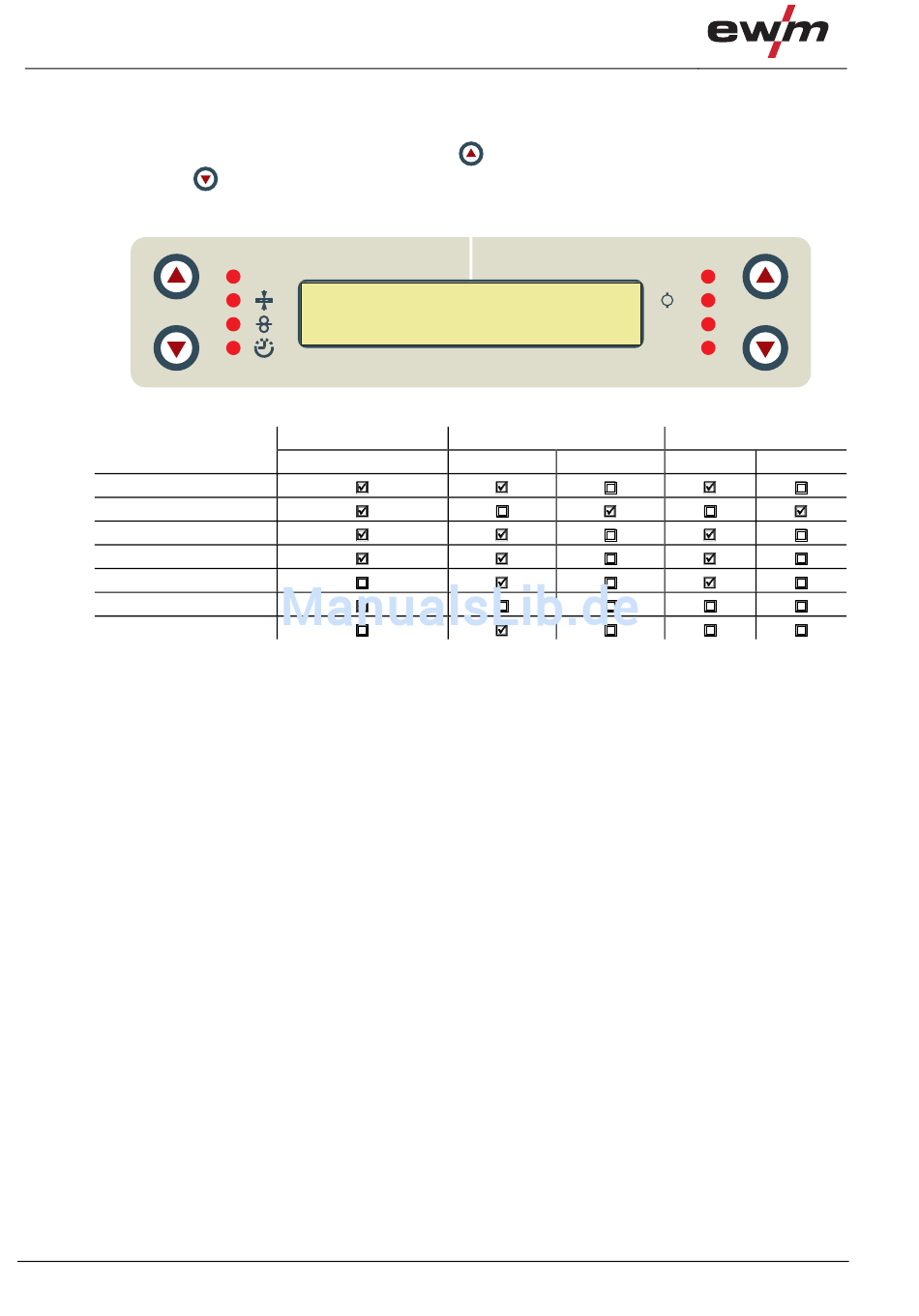

Abbildung 5-8
Während dem Schweißen
Istwert
Sollwert
V
A
M
Job Nr
Hold
Nach dem Schweißen
Holdwert
Sollwert
