Pos. Symbol
1
digital
2
analog
3
4
42V/4A
5
6
7
8
9
10
11
12
13
14
15
099-004987-EW500
01.12.2010

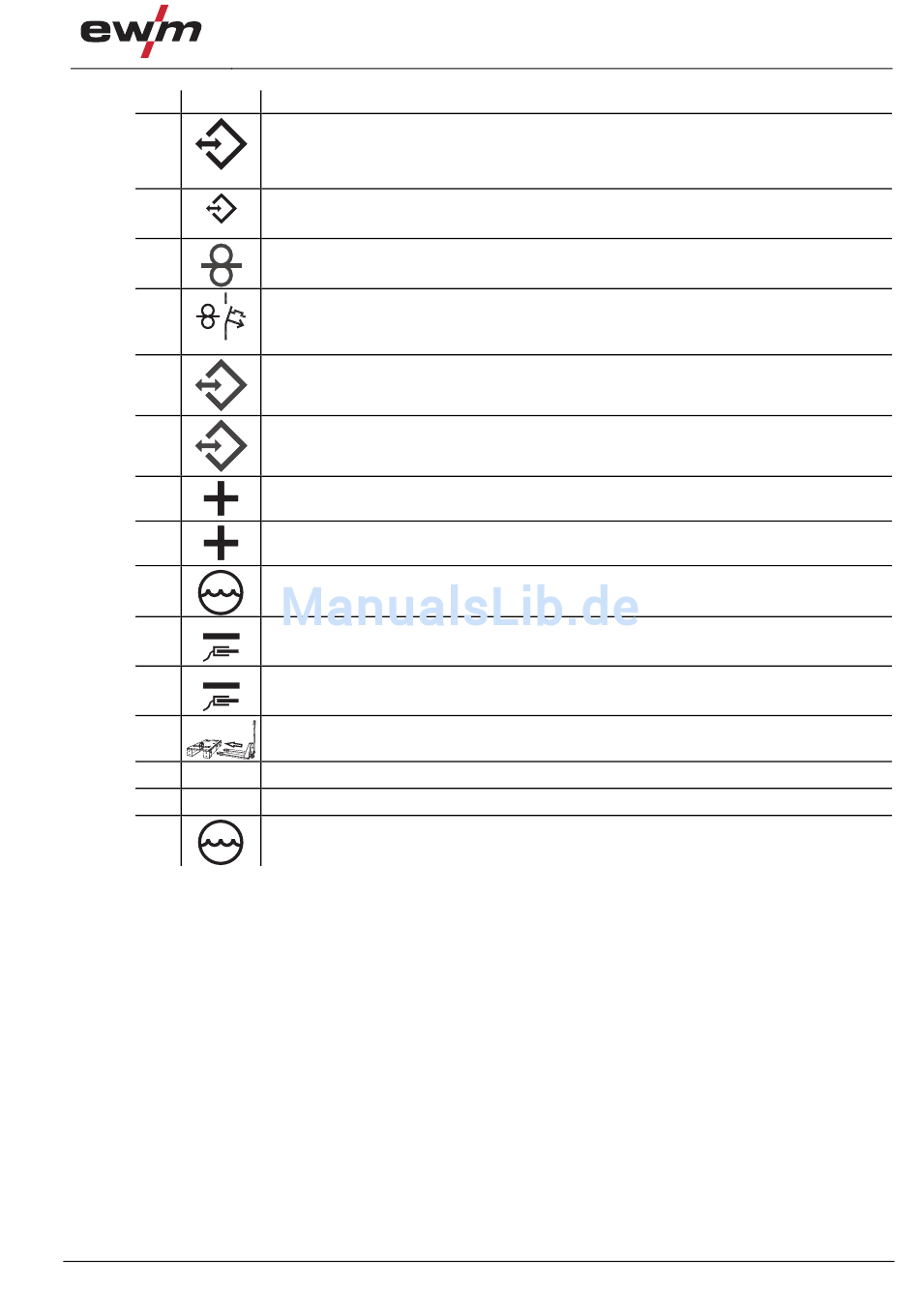

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnittstellen (kundenspezifisch)
•
Roboterschnittstelle RINTX12
•
Industriebusschnittstelle BUSINTX11
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse, Schweißstrom „-"
Werkstückanschluss
Anschlussbuchse, Schweißstrom „-"
Werkstückanschluss
Palette ROB XX2
Transportpalette (Option)
Netzanschlusskabel
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Phoenix 1002 RC
19
