Pos. Symbol
1
2
3
4
•
Schutzgasflasche in Flaschenaufnahme stellen und mit Sicherungskette gegen Umfallen sichern!
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
•
Druckminderer am Gasflaschenventil montieren.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
•
Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
•
Gasschlauch am Druckminderer gasdicht festschrauben.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
5.12.2 Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He
Falsche Schutzgaseinstellungen!
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans
Schweißbad bringen und in der Folge zu Porenbildung führen.
•
Schutzgasmenge entsprechend der Schweißaufgabe anpassen!
099-004987-EW500
01.12.2010
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Flaschenventil
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
Aufbau und Funktion

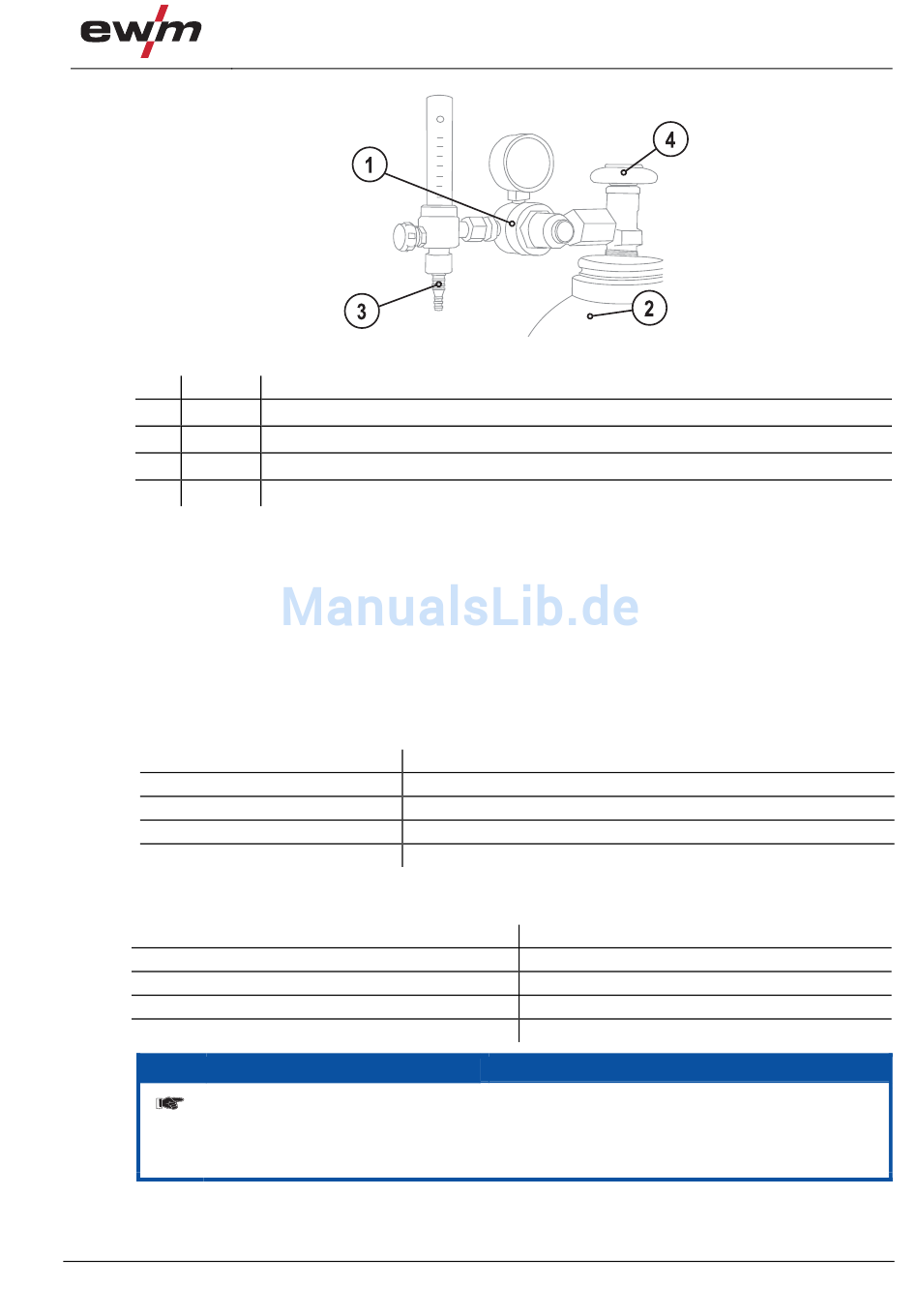

Abbildung 5-7
Faktor
1,14
1,35
1,75
3,16
HINWEIS
Schutzgasversorgung
37
