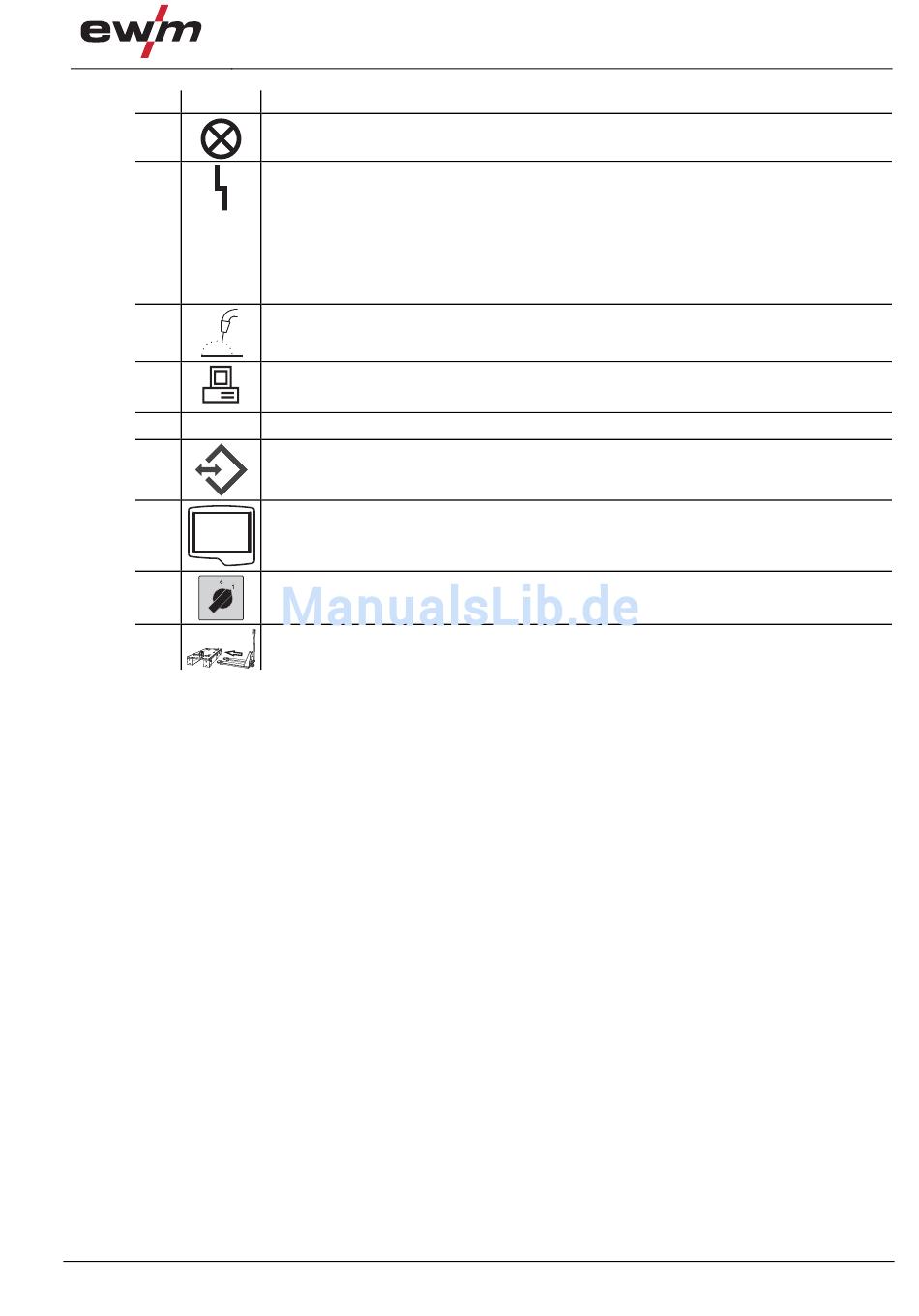

Pos. Symbol
1
2
3
4
COM
5
6
7
8
9
099-004987-EW500
01.12.2010
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Signalleuchte Betriebszustand
Leuchtet wenn das Gerät betriebsbereit ist
Anzeige "Störung"
Signalleuchte „Sammelstörung"
Leuchtet die Signalleuchte wird automatisch das Leistungsteil abgeschaltet. Da es sich
bei einigen Störungen nur um kurzzeitige, einmalige Fehler handelt (z. B.
Übertemperatur), verlöscht die Signalleuchte wieder und das Schweißgerät ist
schweißbereit. Leuchtet die Signalleuchte nach einer angemessenen Wartezeit weiter,
siehe Kapitel „Betriebsstörung, Ursachen, Abhilfen".
Signalleuchte Schweißbetrieb
Diese Anzeige leuchtet, sobald ein Prozess im Schweißbetrieb abläuft.
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Eintrittsöffnung Kühlluft
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 12-polig (digital)
Anschluss Verbindungsleitung Bedienpanel
Hauptschalter, Gerät Ein/Aus
Palette ROB XX2
Transportpalette (Option)
Phoenix 1002 RC
17
