Inhaltszusammenfassung für GREISINGER GMH 3230

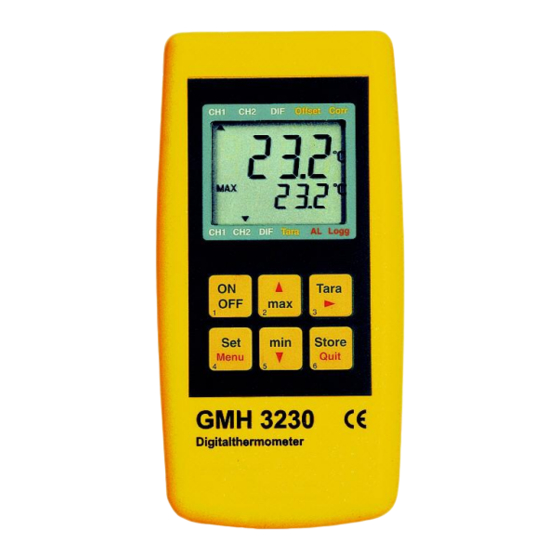

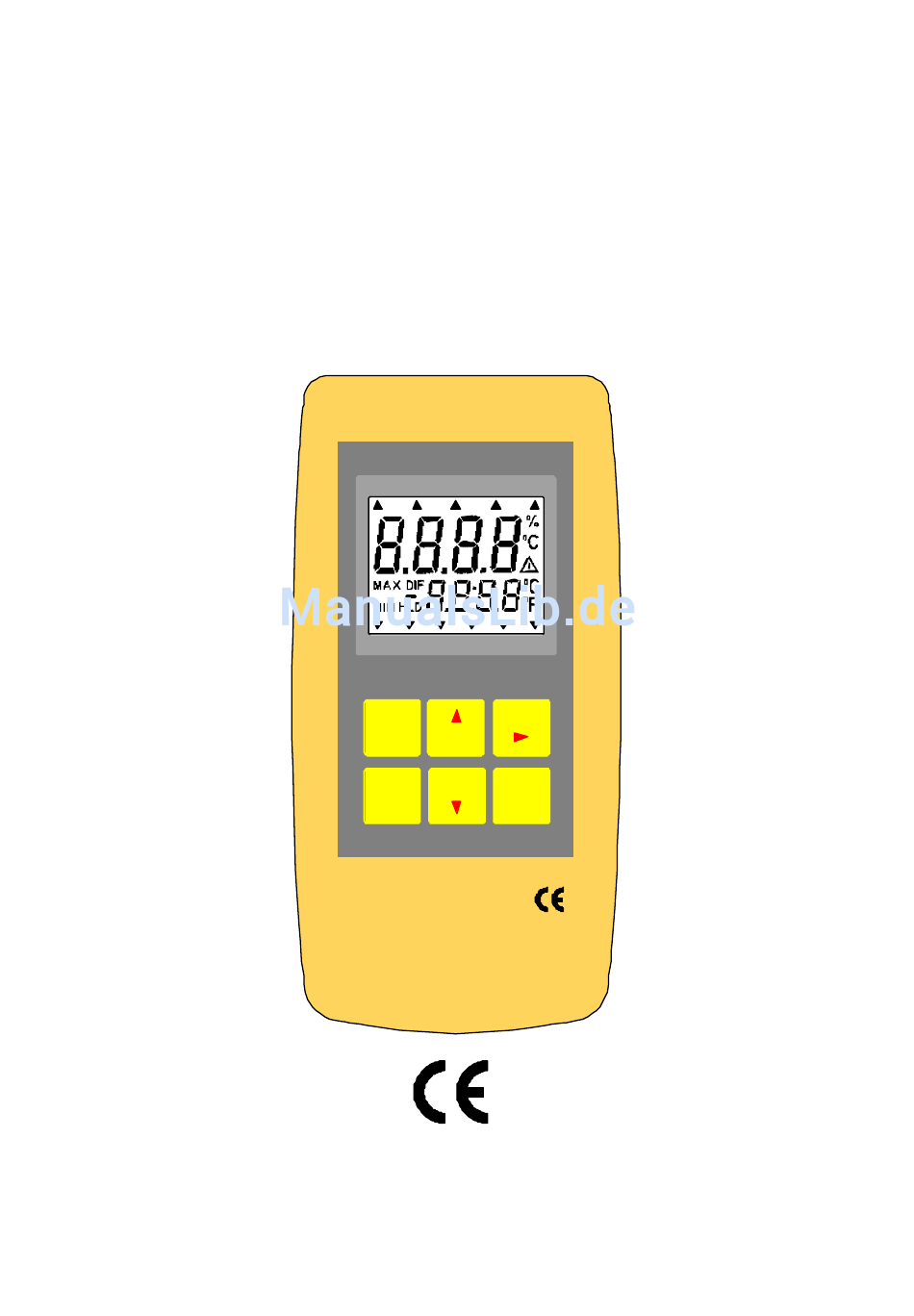

- Seite 1 H35.0.01.6B-03 Blatt 1 von 8 GMH3230.03 Bedienungsanleitung Zweifach- / Differenz-Sekunden-Thermometer GMH 3230 für Thermoelement Wechselfühler Typ J, K, N, S, T Offset Corr mbar CH2 DIF Tara AL Logg Tara Store Menu Quit GMH 3230...
-
Seite 2: Betriebs- Und Wartungshinweise
H35.0.01.6B-03 Blatt 2 von 8 GMH3230.03 Betriebs- und Wartungshinweise: a) Batteriewechsel: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muß erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige ´bAt´angezeigt, so reicht die Batteriespannung für den Gerätebetrieb nicht mehr aus, die Batterie ist nun ganz verbraucht. -
Seite 3: Anzeige Bei Zwei Angesteckten Sensoren
H35.0.01.6B-03 Blatt 3 von 8 GMH3230.03 Anzeigeelemente Anzeige bei zwei angesteckten Sensoren: Hauptanzeige : CH1: Fühler 1, CH2: Fühler 2, DIF: Fühler1-Fühler2 Nebenanzeige : CH1: Fühler 1, CH2: Fühler 2, DIF: Fühler1-Fühler2 Die gewünschten Anzeigen werden mit der -Taste ausgewählt Anzeige bei einem angesteckten Sensor: Hauptanzeige: CH1: Fühler 1, CH2: Fühler 2, es wird automatisch erkannt,... -
Seite 4: Konfigurieren Des Gerätes
H35.0.01.6B-03 Blatt 4 von 8 GMH3230.03 Konfigurieren des Gerätes Zum Konfigurieren des Gerätes 2 Sekunden lang die Taste "Set" (Taste 4) gedrückt halten, dadurch wird die Konfiguration aufgerufen. Zum nächsten einstellbaren Werte wird danach wiederum mit "Set" (Taste 4) gewechselt. Die Einstellungen erfolgen mit den Tasten "5"... -
Seite 5: Hinweise Zu Sonderfunktionen
H35.0.01.6B-03 Blatt 5 von 8 GMH3230.03 Hinweise zu Sonderfunktionen Anzeigenauflösung ('Resolution') Standardeinstellung: 'Auto', d.h. das Gerät stellt automatisch auf die günstigste Auflösung zwischen 1° und 0.1° um. Für Messungen von Temperaturen, die sich nahe an den Umschaltgrenzen befinden, kann es günstiger sein, eine bestimmte Auflösung beizubehalten, z.B. -
Seite 6: Fehler- Und Systemmeldungen
H35.0.01.6B-03 Blatt 6 von 8 GMH3230.03 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Kein Fühler wurde angeschlossen Mindestens einen Fühler schließen angeschlossene Fühler/Kabel defekt Fühler/Kabel austauschen Batteriespannung schwach, Funktion neue Batterie einsetzen ist nur noch kurze Zeit gewährleistet Batteriespannung schwach neue Batterie einsetzen Bei Netzbetrieb: falsche Spannung Netzteil austauschen, falls weiterhin Fehler: Gerät defekt Batteriespannung zu schwach... - Seite 7 H35.0.01.6B-03 Blatt 7 von 8 GMH3230.03 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100 oder GRS3105) können sämtliche Meß- und Einstellungsdaten des Gerätes gelesen und zum Teil verändert werden. Um Fehl- übertragungen zu vermeiden, ist die Übertragung durch aufwendige Sicherheitsmechanismen geschützt. Zum Datenverkehr stehen folgende Standard-Softwarepakete zur Verfügung: -EBS9M: 9-Kanal-Software zum Anzeigen der Temperatur (Kanal 1 und 2) und der Differenz (Kanal 3)
-
Seite 8: Technische Daten
1-120 min oder ganz ausschaltbar. EMV: Das GMH 3230 entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagneti- sche Verträglichkeit (89/336/EWG) festgelegt sind. Zusätzlicher Fehler: <1%... - Seite 9 H35.0.01.6C-03 page 1 of 8 GMH3230e.03 Operating Manual Quick-Response Double / Difference Thermometer GMH 3230 For Thermoelement Sensor Type J, K, N, S or T Offset Corr mbar CH2 DIF Tara AL Logg Tara Store Menu Quit GMH 3230...
-
Seite 10: Safety Requirements
H35.0.01.6C-03 page 2 of 8 GMH3230e.03 How to Operate And Maintain Unit: a.) When to replace battery: and ´bAt´ are shown in the lower display the battery has been used up and needs to be replaced. The unit will, however, operate correctly for a certain time. - Seite 11 H35.0.01.6C-03 page 3 of 8 GMH3230e.03 Displays Display With Two Sensors Connected: Main display: CH1: sensor 1, CH2: sensor 2, DIF: sensor1-sensor2 Secondary display: CH1: sensor 1, CH2: sensor 2, DIF: sensor1-sensor2 The display desired can be selected by pressing the key..
-
Seite 12: Unit Configuration
H35.0.01.6C-03 page 4 of 8 GMH3230e.03 Unit Configuration For configuration of the unit press "Set"-key (key 4) for 2 seconds. Choose between the individual values that can be set by pressing the "Set"-key (key 4) again. The individual values are changed by pressing the keys "5" (key 2) or "6" (key 5). Use key "Store"... - Seite 13 H35.0.01.6C-03 page 5 of 8 GMH3230e.03 Special Functions - Please Note: Display Resolution ('Resolution') Standard setting: 'Auto',i.e. the unit automatically switches over to the optimum resolution between 1° and 0.1°. If temperatures to be measured are near the switching threashold, a fixed resolution may be better, e.g. for easy recording. In such a case please select the optimum resolution manually.
-
Seite 14: Fault And System Messages
H35.0.01.6C-03 page 6 of 8 GMH3230e.03 Fault and System Messages Display Description Remedy No sensor connected Connect one sensor at least sensor/cable damaged Replace sensor/cable Low battery voltage, unit will only replace battery continue operation for a short time Low battery voltage replace battery If mains operation: wrong voltage replace power supply, if fault continues to exist: unit damaged... -
Seite 15: The Serial Interface
H35.0.01.6C-03 page 7 of 8 GMH3230e.03 The Serial Interface All measuring and setting data of the unit can be read and/or changed by means of the serial interface and a suitable electrically isolated interface adapter (GRS3100 or GRS3105). In order to avoid transmission errors, there are several security checks implemented. -
Seite 16: Specification
H35.0.01.6C-03 page 8 of 8 GMH3230e.03 Specification Thermoelements J, K, N, S, T Resolution 0,1°C and/or 1°C 0,1°F and/or 1°F Measuring ranges Type K: (NiCr-Ni) -199,9... +999,9°C or -220... +1370°C -199,9... +999,9°F or -364... +2498°F Type J: (Fe-CuNi) -120,0... +700,0°C or -200... +1100°C -184,0...
