GMH3230.03

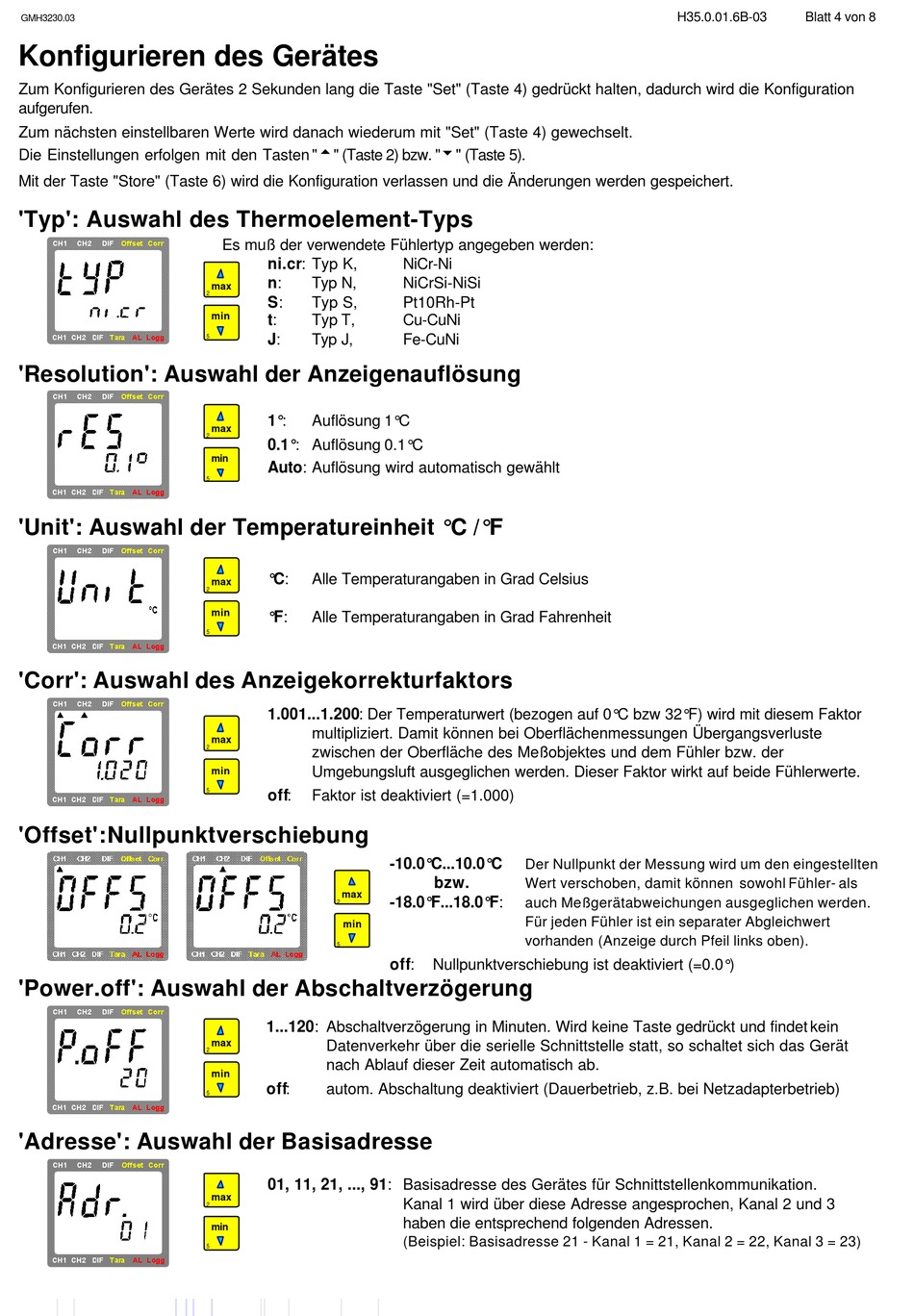

Konfigurieren des Gerätes
Zum Konfigurieren des Gerätes 2 Sekunden lang die Taste "Set" (Taste 4) gedrückt halten, dadurch wird die Konfiguration
aufgerufen.
Zum nächsten einstellbaren Werte wird danach wiederum mit "Set" (Taste 4) gewechselt.
Die Einstellungen erfolgen mit den Tasten "5" (Taste 2) bzw. "6" (Taste 5).
Mit der Taste "Store" (Taste 6) wird die Konfiguration verlassen und die Änderungen werden gespeichert.
'Typ': Auswahl des Thermoelement-Typs
'Resolution': Auswahl der Anzeigenauflösung
'Unit': Auswahl der Temperatureinheit °C /°F
'Corr': Auswahl des Anzeigekorrekturfaktors
'Offset': Nullpunktverschiebung
'Power.off': Auswahl der Abschaltverzögerung
'Adresse': Auswahl der Basisadresse
Es muß der verwendete Fühlertyp angegeben werden:
ni.cr: Typ K,
n:
Typ N,
max
2
S:
Typ S,
min
t:
Typ T,
J:
Typ J,
5
1°:
Auflösung 1°C
max
2
0.1°: Auflösung 0.1°C
min
Auto: Auflösung wird automatisch gewählt
5
°C:
Alle Temperaturangaben in Grad Celsius
max
2
min
°F:
Alle Temperaturangaben in Grad Fahrenheit
5
1.001...1.200: Der Temperaturwert (bezogen auf 0°C bzw 32°F) wird mit diesem Faktor
multipliziert. Damit können bei Oberflächenmessungen Übergangsverluste
max
2
zwischen der Oberfläche des Meßobjektes und dem Fühler bzw. der
Umgebungsluft ausgeglichen werden. Dieser Faktor wirkt auf beide Fühlerwerte.
min
5
off:
Faktor ist deaktiviert (=1.000)
max
2
min
5
1...120: Abschaltverzögerung in Minuten. Wird keine Taste gedrückt und findet kein
max
Datenverkehr über die serielle Schnittstelle statt, so schaltet sich das Gerät
2
nach Ablauf dieser Zeit automatisch ab.
min
off:
autom. Abschaltung deaktiviert (Dauerbetrieb, z.B. bei Netzadapterbetrieb)
5
01, 11, 21, ..., 91: Basisadresse des Gerätes für Schnittstellenkommunikation.
max
2
min
5
NiCr-Ni
NiCrSi-NiSi
Pt10Rh-Pt
Cu-CuNi
Fe-CuNi
-10.0°C...10.0°C
Der Nullpunkt der Messung wird um den eingestellten
bzw.
Wert verschoben, damit können sowohl Fühler- als
-18.0°F...18.0°F:
auch Meßgerätabweichungen ausgeglichen werden.
Für jeden Fühler ist ein separater Abgleichwert
vorhanden (Anzeige durch Pfeil links oben).
off:
Nullpunktverschiebung ist deaktiviert (=0.0°)
Kanal 1 wird über diese Adresse angesprochen, Kanal 2 und 3
haben die entsprechend folgenden Adressen.
(Beispiel: Basisadresse 21 - Kanal 1 = 21, Kanal 2 = 22, Kanal 3 = 23)
H35.0.01.6B-03
Blatt 4 von 8
