GREISINGER GMH 3710 Betriebsanleitung
Präzisionsthermometer
für wechselfühler pt100 4-leiter
Inhaltsverzeichnis
Quicklinks
H49.0.01.6B-08
Präzisionsthermometer
für Wechselfühler Pt100 4-Leiter
GMH 3710
Betriebsanleitung
ab Version 1.6

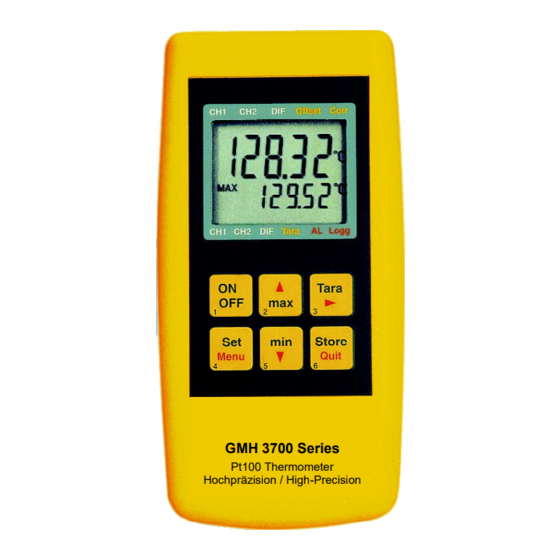

GMH 3700 Series
Pt100 Thermometer
Hochpräzision / High-Precision
WEEE-Reg.-Nr. DE 93889386
GHM Messtechnik GmbH • Standort Greisinger
Hans-Sachs-Str. 26 • D-93128 Regenstauf
+49 (0) 9402 / 9383-0
+49 (0) 9402 / 9383-33
info@greisinger.de
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH 3710
Inhaltszusammenfassung für GREISINGER GMH 3710
- Seite 1 GMH 3710 Betriebsanleitung ab Version 1.6 GMH 3700 Series Pt100 Thermometer Hochpräzision / High-Precision WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33...
-
Seite 2: Inhaltsverzeichnis
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 2 von 12 _____________________________________________________ _____________________________________________________________________________ INHALT ALLGEMEINER HINWEIS ............................. 3 SICHERHEIT ................................3 ......................... 3 ESTIMMUNGSGEMÄßE ERWENDUNG ........................3 ICHERHEITSZEICHEN UND YMBOLE ............................3 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG ..........................4 ..............................4 IEFERUMFANG ........................4 ETRIEBS ARTUNGSHINWEISE BEDIENUNG ................................ -
Seite 3: Allgemeiner Hinweis
Der Hersteller übernimmt keine Haftung bei Druckfehler. 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das GMH 3710 ist ein Präzisionsthermometer zur Messung der Temperatur mit austauschbaren 4-Leiter Pt100 Temperaturfühlern. Mit hoher Auflösung und Präzision können Temperaturwerte von –200 bis 850 °C erfasst werden. -
Seite 4: Produktbeschreibung
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 4 von 12 _____________________________________________________ _____________________________________________________________________________ Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es z.B. -
Seite 5: Bedienung
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 5 von 12 _____________________________________________________ _____________________________________________________________________________ 4 Bedienung 4.1 Anzeigeelemente Hauptanzeige: Anzeige der aktuellen Temperatur Nebenanzeige: Anzeige von Min-, Max- oder Hold-Wert Sonderanzeige-Elemente: Min/Max/Hold: zeigt an, ob in Nebenanzeige Min, Max oder Hold-Wert angezeigt wird Pfeil „Offset“: signalisiert aktivierte Nullpunktverschiebung (Offset) Pfeil „Corr“: signalisiert aktivierte Steigungskorrektur... -
Seite 6: Aufsteller
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 6 von 12 _____________________________________________________ _____________________________________________________________________________ 4.4 Aufsteller Bedienung: • Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen. • Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen. Aufsteller in Position 90° Aufsteller in Position 180°... -
Seite 7: Inbetriebnahme
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 7 von 12 _____________________________________________________ _____________________________________________________________________________ 5 Inbetriebnahme Pt100 Temperaturfühler an Fühleranschluss anstecken. Der Stecker muss dabei ohne größeren Kraftaufwand in die Buchse gesteckt werden können. Gerät mit der Taste einschalten. Store Menu Quit Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an:... -
Seite 8: Hinweise Zu Sonderfunktionen
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 8 von 12 _____________________________________________________ _____________________________________________________________________________ 7 Hinweise zu Sonderfunktionen 7.1 Anzeigenauflösung ('Resolution') Standardeinstellung: 'Auto': Gerät stellt automatisch auf die günstigste Auflösung zwischen 0.1° und 0.01° Für Messungen von Temperaturen, die sich nahe an den Umschaltgrenzen befinden, kann es besser sein, eine Auflösung beizubehalten, z.B. -
Seite 9: Analogausgang
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 9 von 12 _____________________________________________________ _____________________________________________________________________________ 8.2 Analogausgang Mit DAC.0 und DAC.1 kann der Analogausgang sehr einfach skaliert werden. Es ist darauf zu achten, dass der Analogausgang nicht zu stark belastet wird, da sonst der Ausgangswert verfälscht werden kann und die Stromaufnahme des Gerätes entspr. -
Seite 10: Allgemeines Zur Präzisions-Temperaturmessung
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 10 von 12 _____________________________________________________ _____________________________________________________________________________ 11 Allgemeines zur Präzisions-Temperaturmessung Fühlergenauigkeit/Gerätegenauigkeit Das Gerät hat eine sehr hohe Messgenauigkeit. Um diese hohe Genauigkeit nutzen zu können müssen entsprechend hochwertige Temperaturfühler verwendet werden. Folgende Genauigkeitsklassen sind standardmäßig erhältlich (Platin Messwiderstände gemäß EN60751):... -
Seite 11: Fehler- Und Systemmeldungen
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 11 von 12 _____________________________________________________ _____________________________________________________________________________ 12 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batteriespannung schwach, Funktion ist Neue Batterie einsetzen nur noch kurze Zeit gewährleistet Bei Netzgerätebetrieb: falsche Spannung Netzgerät überprüfen / austauschen Batterie ist leer Neue Batterie einsetzen Bei Netzgerätebetrieb: falsche Spannung... -
Seite 12: Technische Daten
H49.0.01.6B-08 Betriebsanleitung GMH 3710 Seite 12 von 12 _____________________________________________________ _____________________________________________________________________________ 14 Technische Daten Verwendb. Fühler Pt100 4-Leiter (2- Leiter möglich) Kennlinie gemäß EN60751 Fühleranschluss 4-polige Mini-DIN Buchse Auflösung 0,01°C 0,1°C 0,01°F 0,1°F Messbereiche -199,99…199,99 -200,0…850,0 -199,99…199,99 -328,0…1562,0 Genauigkeit (für Gerät ohne Fühler) ±1Digit (bei Nenntemperatur) Bereich 0,01°C/F...
