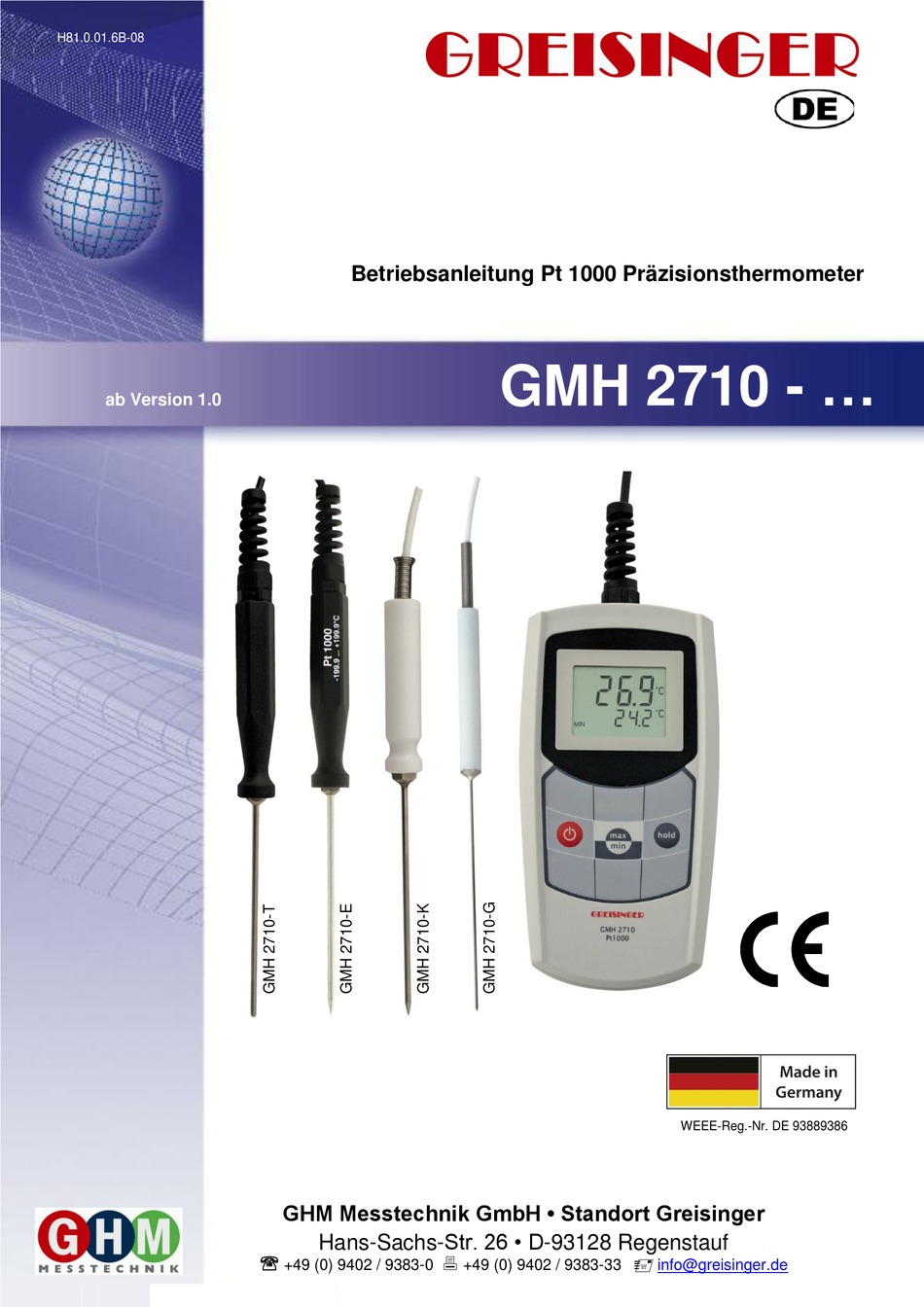

- Seite 1 H81.0.01.6B-08 Betriebsanleitung Pt 1000 Präzisionsthermometer GMH 2710 - … ab Version 1.0 WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 2 von 8 _____________________________________________________ _____________________________________________________________________________ Inhalt BESTIMMUNGSGEMÄßE VERWENDUNG ..................2 ALLGEMEINE HINWEISE ........................2 SICHERHEITSHINWEISE ........................3 BEDIENUNG ...............................3 ..........................3 NZEIGEELEMENTE ............................3 EDIENELEMENTE ............................4 UFSTELLER INBETRIEBNAHME ..........................4 GRUNDLAGEN............................5 KONFIGURATION DES GERÄTES .......................5 JUSTIEREN DES GERÄTES ........................6 BATTERIEWECHSEL ..........................6 FEHLER- UND SYSTEMMELDUNGEN .....................7 ÜBERPRÜFUNG DER GENAUIGKEIT: JUSTAGE- / UPDATESERVICE ........7... -
Seite 3: Sicherheitshinweise
Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 3 von 8 _____________________________________________________ _____________________________________________________________________________ 3 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser Bedienungsanleitung beachtet werden. -
Seite 4: Aufsteller
Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 4 von 8 _____________________________________________________ _____________________________________________________________________________ 4.3 Aufsteller Bedienung: • Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen. • Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen. Aufsteller in Position 90° Aufsteller zugeklappt Aufsteller in Position 180°... -
Seite 5: Grundlagen
Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 5 von 8 _____________________________________________________ _____________________________________________________________________________ 6 Grundlagen Fühlergenauigkeit / Gerätegenauigkeit Das Gerät hat eine hohe Systemgenauigkeit. Diese wird erreicht, indem der Temperaturfühler mit dem Gerät zusammen bei der Herstellung kalibriert wird, und zusätzlich hochwertige Pt1000 Sensorelemente in Kombination präziser Messtechnik verwendet werden. -
Seite 6: Justieren Des Gerätes
Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 6 von 8 _____________________________________________________ _____________________________________________________________________________ 8 Justieren des Gerätes Das Gerät kann justiert werden, vorausgesetzt: es stehen zuverlässige Temperaturreferenzen zur Verfügung (z.B. Eiswasser, geregelte Präzisionwasserbäder o.ä): Anzeige °C =(gemessener Wert °C – OFFS) * (1 + SCAL / 100 ) Anzeige °F =(gemessener Wert °F - 32°F - OFFS) * (1 + SCAL / 100 ) Zum Justieren des Gerätes gehen Sie wie folgt vor: Gerät ausschalten... -
Seite 7: Fehler- Und Systemmeldungen
Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 7 von 8 _____________________________________________________ _____________________________________________________________________________ 10 Fehler- und Systemmeldungen ERR. 1 der Messbereich ist überschritten, Messwert ist zu hoch oder Fühler- bzw. Kabelbruch ERR. 2 der Messbereich ist unterschritten, Messwert ist zu tief o. Fühler- bzw. Kabel kurzgeschossen ERR. - Seite 8 Betriebsanleitung GMH 2710 - … H81.0.01.6B-08 Seite 8 von 8 _____________________________________________________ _____________________________________________________________________________ EMV: Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind. Zusätzlicher Fehler: <1 %...
