GMH3230.03

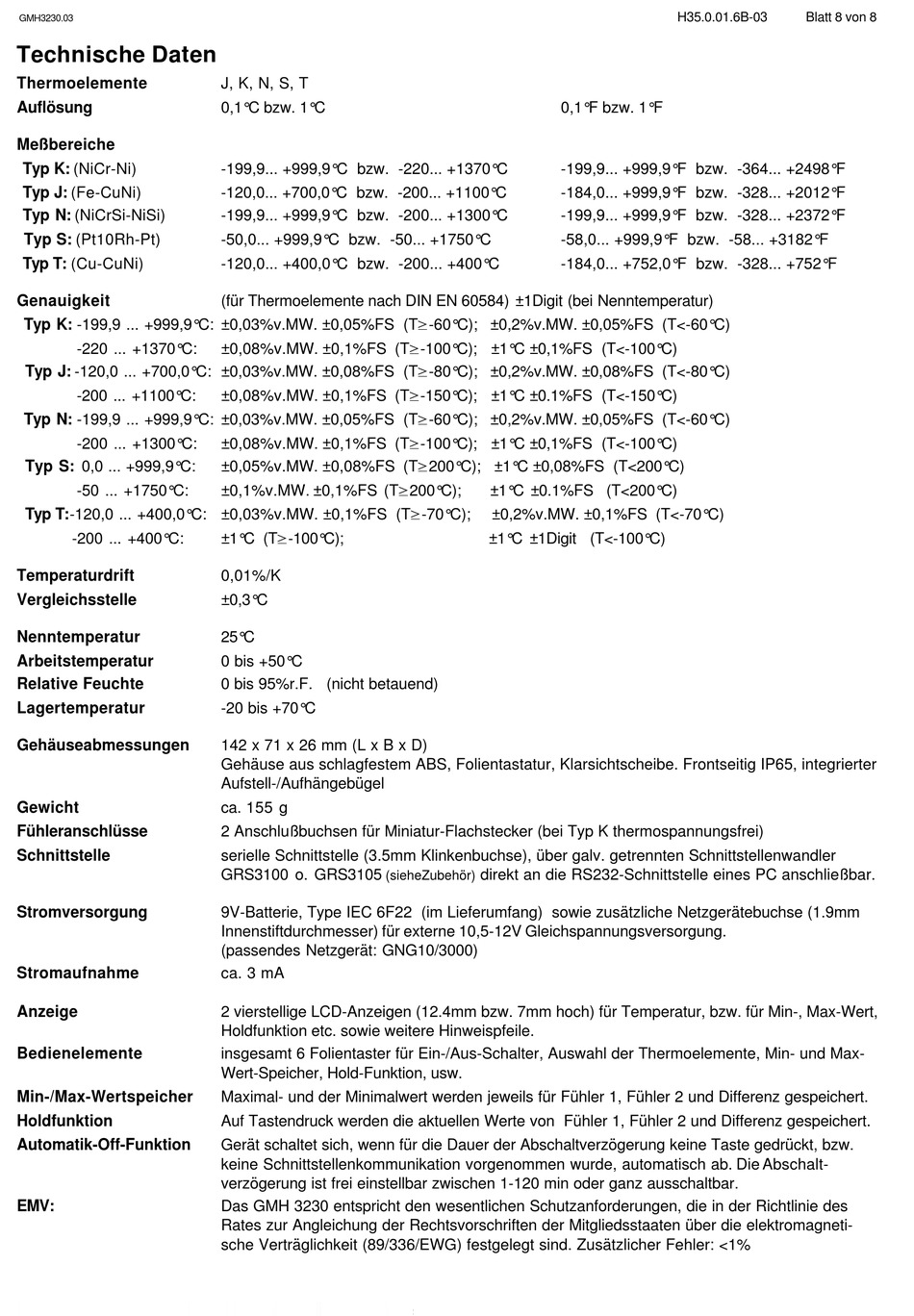

Technische Daten

Thermoelemente
Auflösung
Meßbereiche
Typ K: (NiCr-Ni)
Typ J: (Fe-CuNi)
Typ N: (NiCrSi-NiSi)
Typ S: (Pt10Rh-Pt)
Typ T: (Cu-CuNi)
Genauigkeit
Typ K: -199,9 ... +999,9°C: ±0,03%v.MW. ±0,05%FS (TS-60°C); ±0,2%v.MW. ±0,05%FS (T<-60°C)
-220 ... +1370°C:
Typ J: -120,0 ... +700,0°C: ±0,03%v.MW. ±0,08%FS (TS-80°C); ±0,2%v.MW. ±0,08%FS (T<-80°C)
-200 ... +1100°C:
Typ N: -199,9 ... +999,9°C: ±0,03%v.MW. ±0,05%FS (TS-60°C); ±0,2%v.MW. ±0,05%FS (T<-60°C)
-200 ... +1300°C:
Typ S: 0,0 ... +999,9°C:
-50 ... +1750°C:
Typ T:-120,0 ... +400,0°C: ±0,03%v.MW. ±0,1%FS (TS-70°C);
-200 ... +400°C:
Temperaturdrift
Vergleichsstelle
Nenntemperatur
Arbeitstemperatur
Relative Feuchte
Lagertemperatur
Gehäuseabmessungen
Gewicht
Fühleranschlüsse
Schnittstelle
Stromversorgung
Stromaufnahme
Anzeige
Bedienelemente
Min-/Max-Wertspeicher
Holdfunktion
Automatik-Off-Funktion
EMV:
J, K, N, S, T
0,1°C bzw. 1°C
-199,9... +999,9°C bzw. -220... +1370°C
-120,0... +700,0°C bzw. -200... +1100°C
-199,9... +999,9°C bzw. -200... +1300°C
-50,0... +999,9°C bzw. -50... +1750°C
-120,0... +400,0°C bzw. -200... +400°C
(für Thermoelemente nach DIN EN 60584) ±1Digit (bei Nenntemperatur)
±0,08%v.MW. ±0,1%FS (TS-100°C); ±1°C ±0,1%FS (T<-100°C)
±0,08%v.MW. ±0,1%FS (TS-150°C); ±1°C ±0.1%FS (T<-150°C)
±0,08%v.MW. ±0,1%FS (TS-100°C); ±1°C ±0,1%FS (T<-100°C)
±0,05%v.MW. ±0,08%FS (TS200°C); ±1°C ±0,08%FS (T<200°C)
±0,1%v.MW. ±0,1%FS (TS200°C);
±1°C (TS-100°C);
0,01%/K
±0,3°C
25°C
0 bis +50°C
0 bis 95%r.F. (nicht betauend)
-20 bis +70°C
142 x 71 x 26 mm (L x B x D)
Gehäuse aus schlagfestem ABS, Folientastatur, Klarsichtscheibe. Frontseitig IP65, integrierter
Aufstell-/Aufhängebügel
ca. 155 g
2 Anschlußbuchsen für Miniatur-Flachstecker (bei Typ K thermospannungsfrei)
serielle Schnittstelle (3.5mm Klinkenbuchse), über galv. getrennten Schnittstellenwandler
GRS3100 o. GRS3105
(siehe Zubehör)
9V-Batterie, Type IEC 6F22 (im Lieferumfang) sowie zusätzliche Netzgerätebuchse (1.9mm
Innenstiftdurchmesser) für externe 10,5-12V Gleichspannungsversorgung.
(passendes Netzgerät: GNG10/3000)
ca. 3 mA
2 vierstellige LCD-Anzeigen (12.4mm bzw. 7mm hoch) für Temperatur, bzw. für Min-, Max-Wert,
Holdfunktion etc. sowie weitere Hinweispfeile.
insgesamt 6 Folientaster für Ein-/Aus-Schalter, Auswahl der Thermoelemente, Min- und Max-
Wert-Speicher, Hold-Funktion, usw.
Maximal- und der Minimalwert werden jeweils für Fühler 1, Fühler 2 und Differenz gespeichert.
Auf Tastendruck werden die aktuellen Werte von Fühler 1, Fühler 2 und Differenz gespeichert.
Gerät schaltet sich, wenn für die Dauer der Abschaltverzögerung keine Taste gedrückt, bzw.
keine Schnittstellenkommunikation vorgenommen wurde, automatisch ab. Die Abschalt-
verzögerung ist frei einstellbar zwischen 1-120 min oder ganz ausschaltbar.
Das GMH 3230 entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des
Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagneti-
sche Verträglichkeit (89/336/EWG) festgelegt sind. Zusätzlicher Fehler: <1%
0,1°F bzw. 1°F
-199,9... +999,9°F bzw. -364... +2498°F
-184,0... +999,9°F bzw. -328... +2012°F
-199,9... +999,9°F bzw. -328... +2372°F
-58,0... +999,9°F bzw. -58... +3182°F
-184,0... +752,0°F bzw. -328... +752°F
±1°C ±0.1%FS (T<200°C)
±0,2%v.MW. ±0,1%FS (T<-70°C)
±1°C ±1Digit (T<-100°C)
direkt an die RS232-Schnittstelle eines PC anschließbar.
H35.0.01.6B-03 Blatt 8 von 8
