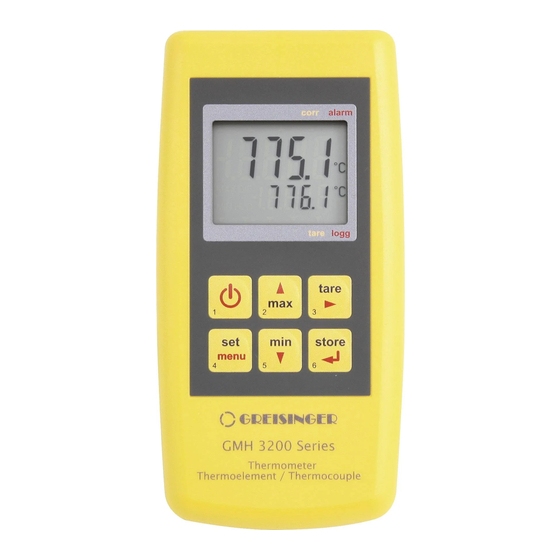

GREISINGER GMH 3231 Betriebsanleitung
2-kanal sekunden - thermometer
Inhaltsverzeichnis
Quicklinks
H76.0.11.6B-03
ab Version 4.0
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY
Tel.: +49 9402 9383-0 |
Sekunden - Thermometer
info@greisinger.de
| www.greisinger.de
Betriebsanleitung
2-Kanal
GMH 3231
WEEE-Reg.-Nr. DE 93889386
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH 3231
Inhaltszusammenfassung für GREISINGER GMH 3231
- Seite 1 Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! WEEE-Reg.-Nr. DE 93889386 Zum späteren Gebrauch aufbewahren! GHM GROUP - Greisinger GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY Tel.: +49 9402 9383-0 | info@greisinger.de | www.greisinger.de...
-
Seite 2: Inhaltsverzeichnis
EDIENELEMENTE 4.3 A ........................7 NSCHLÜSSE 4.4 A ........................7 UFSTELLER 5 INBETRIEBNAHME ......................8 6 KONFIGURIEREN DES GERÄTES GMH 3231 ............8 7 HINWEISE ZU SONDERFUNKTIONEN ............... 9 7.1 T ....................... 9 UNKTION (’A .’) ....................9 7.2 B ASISADRESSE 7.3 A... -
Seite 3: Sicherheit
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 3 von 14 _____________________________________________________ _____________________________________________________________________________ 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Dieses Gerät ist für die mobile Anwendung bzw. für den stationären Betrieb in beherrschter elektromagnetischer Umgebung (Labor) ausgelegt. Es ist ausschließlich für die Temperaturmessung mit Thermoelementen konzipiert. -
Seite 4: Sicherheitshinweise
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 4 von 14 _____________________________________________________ _____________________________________________________________________________ 2.3 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser... -
Seite 5: Produktbeschreibung
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 5 von 14 _____________________________________________________ _____________________________________________________________________________ 3 Produktbeschreibung 3.1 Lieferumfang Im Lieferumfang ist enthalten: Messgerät, inkl. 9V-Batterie Betriebsanleitung 3.2 Betriebs- und Wartungshinweise Batteriebetrieb Wird in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. -
Seite 6: Bedienung
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 6 von 14 _____________________________________________________ _____________________________________________________________________________ 4 Bedienung 4.1 Anzeigeelemente Hauptanzeige: aktueller Messwert Sensor 1 Anzeigepfeile Nebenanzeige: aktueller Messwert Sensor 2 oder Differenz Sensor 1 – Sensor 2 Corr: erscheint, wenn Offset-, Steigungskorrektur oder Korrekturwert für Oberflächenmessung <>... -
Seite 7: Anschlüsse
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 7 von 14 _____________________________________________________ _____________________________________________________________________________ 4.3 Anschlüsse Ausgang: Anschluss für Schnittstellen-Konverter Fühleranschluss CH1: Kanal 1 Fühleranschluss CH2: Kanal 2 Stromversorgung: die Netzgerätebuchse befindet sich auf der linken Geräteseite 4.4 Aufsteller Bedienung: • Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen. -
Seite 8: Inbetriebnahme
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 8 von 14 _____________________________________________________ _____________________________________________________________________________ 5 Inbetriebnahme Sensor verbinden, Gerät mit der Taste einschalten. Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an: • falls eine Oberflächenkorrektur eingestellt worden ist, wird dies mit der Anzeige „SCF.x“... -
Seite 9: Hinweise Zu Sonderfunktionen
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 9 von 14 _____________________________________________________ _____________________________________________________________________________ 7 Hinweise zu Sonderfunktionen 7.1 Tara-Funktion Mit der Tara Funktion kann die DIF-Anzeige auf Null abgeglichen werden. Diese Funktion ist sehr hilfreich bei der Beobachtung von Differenztemperaturen. Wird die Tara-Taste länger als zwei Sekunden gedrückt, wird wieder DIF = CH1-CH2 angezeigt. - Seite 10 H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 10 von 14 _____________________________________________________ _____________________________________________________________________________ verwendbar für Windows XP™, Windows Vista™, Windows 7™, Windows 8 / 8.1™, Windows 10™ Programmbeispiele Visual Studio 2010 (C#, C++ und VB), uvm. Das Messgerät besitzt 3 Kanäle: - Kanal 1: Istwert-Kanal Sensor 1 und Basisadresse...
-
Seite 11: Justierung Des Gerätes
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 11 von 14 _____________________________________________________ _____________________________________________________________________________ Justierung des Gerätes 9.1 Nullpunktkorrektur Sensor 1 ('OFS.1') oder Sensor 2 ('OFS.2') Für jeden der zwei Fühler-Kanäle CH1 oder CH2 kann eine Nullpunktverschiebung vorgenommen werden: angezeigte Temperatur = gemessene Temperatur - Offset Standardeinstellung: ’off’... -
Seite 12: Fehler- Und Systemmeldungen
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 12 von 14 _____________________________________________________ _____________________________________________________________________________ 10 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batteriespannung schwach, Funktion ist Neue Batterie einsetzen nur noch kurze Zeit gewährleistet Batterie ist leer Neue Batterie einsetzen Bei Netzgerätebetrieb: falsche Spannung Netzgerät überprüfen / austauschen Es ist kein Fühler angesteckt... -
Seite 13: Entsorgung
H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 13 von 14 _____________________________________________________ _____________________________________________________________________________ 11.2 Entsorgung Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab. Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie dieses direkt an uns (ausreichend frankiert). - Seite 14 H76.0.11.6B-03 Betriebsanleitung GMH 3231 Seite 14 von 14 _____________________________________________________ _____________________________________________________________________________ Ausgang: 3-polige, 3.5 mm Klinkenbuchse Ausgangsfunktion: serielle Schnittstelle Schnittstelle: serielle Schnittstelle. Über Schnittstellenwandler USB 3100, GRS 3100 oder GRS 3105 (Zubehör) an die USB - bzw. RS232-Schnittstelle eines PC anschließbar.
